96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L

96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L
96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L 96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L 96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L 96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L 96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L 96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L

Grande immagine :  96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L

Dettagli:
Luogo di origine: La Cina
Marca: XF
Certificazione: ISO, CE
Numero di modello: XF-FLANGE058
Termini di pagamento e spedizione:
Quantità di ordine minimo: 2Tons
Prezzo: USD1580/TON TO USD2640/TON
Imballaggi particolari: Casse e pallet del compensato
Tempi di consegna: 10-45 giorni
Termini di pagamento: L/C, D/P, T/T
Capacità di alimentazione: 5000TONS/MONTH

96" 150# alle FLANGE di BACCANO della FLANGIA EN1092-1 di ACCIAIO INOSSIDABILE 6000# HA FORGIATO SS304 SS316L

descrizione
Norma: L'ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASSIFICA LA D, BACCANO, EN1092-1 tipo: FLANGIA DI WN, IN MODO DA FLANGIA, FLANGIA CIECA, FLANGIA DELL'INTERRUTTORE, FLANGIA DI PIATTO, FLAN
Dimensione: 1/2» A 80", A 0,5 POLLICI AD A 80 POLLICI Trattamento di superficie: PITTURA NERA, PITTURA GIALLA, GALVANIZZANDO, OLIO ANTIRUGGINE
FLANGIA DI SIGILLATURA DEL FRONTE: FRONTE ALZATO (RF), FRONTE PIANO (FF), TIPO UNITO DELL'ANELLO (RTJ) Pacchetto: Casse/pallet degni del compensato del mare
Termine di prezzi: CATENA DELL'OROLOGIO, CIF, CFR Periodo di produzione: di meno che 60tons all'interno di 30days, più di 60tons 50days
Certificato: PED, ISO Materiale: ACCIAIO INOSSIDABILE SS316/L SS304/L
Evidenziare:

FLANGIA EN1092-1 DI ACCIAIO INOSSIDABILE 6000#

,

LE FLANGE DI BACCANO HANNO FORGIATO SS304 SS316L

,

96" 150# FLANGIA EN1092-1

LA NORMA DI BACCANO DELLA FLANGIA EN1092-1 DI ACCIAIO INOSSIDABILE FLANGIA FLANGIA FORGIATA DI SS304 SS316L

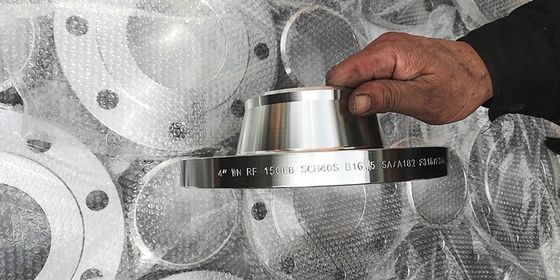

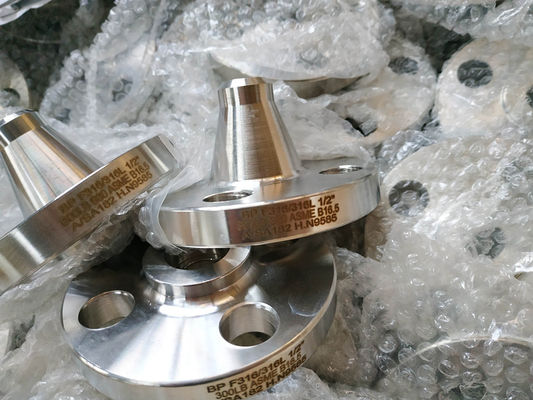

La flangia del collo della saldatura è destinata per congiungere una rete di tubazioni tramite la saldatura testa a testa. Il hub, o il collo, trasferisce gli sforzi al tubo per ridurre le alte concentrazioni di sforzo. Il foro della flangia del collo della saldatura abbina il foro del tubo.
La flangia del collo della saldatura è fornita tipicamente di un fronte alzato (rf), del fronte piano (FF), o del tipo il fronte del giunto (RTJ) dell'anello. Quando un fronte alzato è necessario per la flangia del collo della saldatura, l'altezza standard è 1/16» per le flange cieche sotto 400#. Per la flangia cieca di 400# e su, la flangia cieca standard ha sollevato l'altezza del fronte è 1/4".
Il produttore Duwa Piping della flangia del collo della saldatura può fornire per saldare le flange del collo in tutti i gradi, specificazione e dimensioni dei materiali. La conduttura di Duwa ha certa flangia del collo della saldatura della consegna della latta e delle azione in 3 giorni.
Specifiche:
Dimensione: 1/2» a 96".
Fronte della flangia: Fronte alzato (rf), fronte piano (FF), Ring Type Joint (RTJ), T&G.
Pressione della flangia: PN6-PN63, 150#--6000#
Programma: SCH40/XS, CAMPIONE.
Materiale:
Acciaio al carbonio: ASTM A105.
A bassa temperatura: ASTM A350 LF1 LF2 CL1/CL2, LF3 CL1/CL2.
Acciaio inossidabile: ASTM A182 F304/304L, F316/316L, F321.

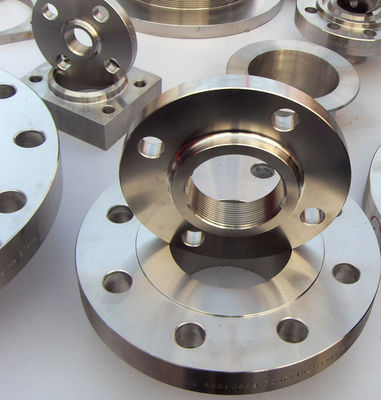

DIMENSIONE MATERIALE TIPO DELLA FLANGIA
1/2» - 80" Acciaio inossidabile flangia del collo della saldatura
Slittamento sulla flangia
flangia della saldatura dell'incavo
LAP Joint Flange

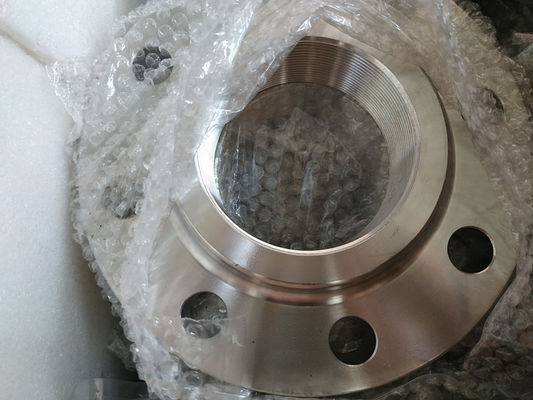

Flangia infilata

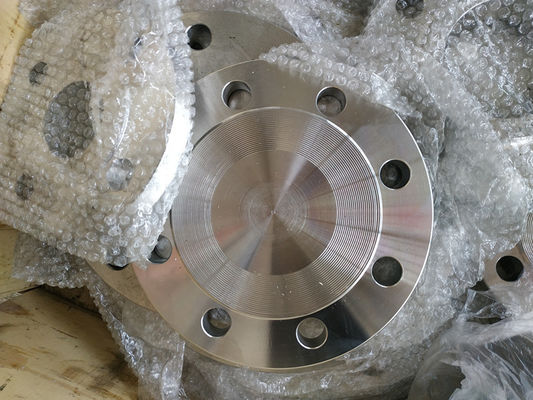

flangia cieca
ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE flangia del collo della saldatura
Slittamento sulla flangia
flangia della saldatura dell'incavo
LAP Joint Flange
Flangia infilata
flangia cieca
Fronte di sigillatura delle flange Rf con rivestimento seghettato
FF con 3 linee di galleggiamento
FF con i finis lisci
RTJ (Ring Joint Type)
FF con rivestimento seghettato
Rf con le linee di acqua

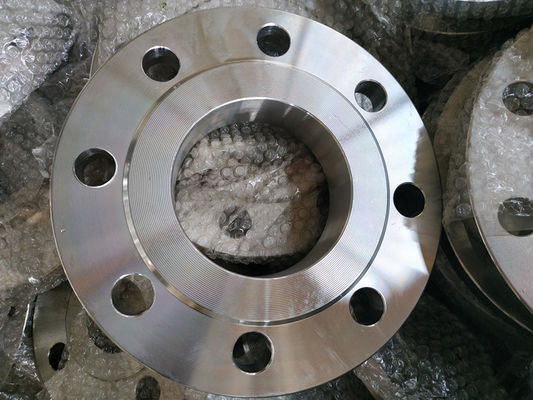

Nome: La rf ha forgiato lo slittamento d'acciaio sulla flangia.
Tipo: Slittamento sulla flangia.
Materiale: ASTM A105, ha forgiato l'acciaio.
Fronte: Rf.
Norma: EN1092-1.
Pressione: PN16.
Dimensione: DN200 (a 8 pollici).
Finitura superficia: Pittura nera.
A105 ha forgiato lo slittamento d'acciaio sulla flangia, DN200, PN16 - flangia di Landee
Flangia
Diam. normale.
O.D. Flange Thk. Del min della flangia Diam.
di
Hub
Diametro del fronte alzato Lunghezza Hub.Y Foro Diam.
di Bolt
Cerchio
Diam.
di Bolt
Fori
Numero
dei bulloni
Diam. di
Bulloni
(pollice)
Chilogrammo Libbra
pollice dn O C X G Y B Poiché Il BH BN Il BD
1/2» 15 89,00 11,20 30,20 35,10 15,70 22,40 60,50 15,80 4 1/2» 0,4 0,9
3/4" 20 98,50 12,70 38,10 42,90 15,70 27,70 69,90 15,80 4 1/2» 0,7 1,5
1" 25 108,00 14,20 49,30 50,80 17,50 34,50 79,30 15,80 4 1/2» 0,8 1,8
1-1/4» 32 117,50 15,70 58,70 63,50 20,60 43,20 88,90 15,80 4 1/2» 1,2 2,6
1-1/2» 40 127,00 17,50 65,00 73,20 22,40 49,50 98,60 15,80 4 1/2» 1,4 3,1
2" 50 152,50 19,10 77,70 91,90 25,40 62,00 120,70 19,10 4 5/8" 2,2 4,8
2-1/2» 65 178,00 22,40 90,40 104,60 28,40 74,70 139,70 19,10 4 5/8" 3,5 7,7
3" 80 190,50 23,90 108,00 127,00 30,20 90,70 152,40 19,10 4 5/8" 3,8 8,4
3-1/2» 90 216,00 23,90 122,20 139,70 31,80 103,40 177,80 19,10 8 5/8" 5 11
4" 100 228,50 23,90 134,90 157,20 33,30 116,10 190,50 19,10 8 5/8" 5,6 12,3
5" 125 254,00 23,90 163,60 185,70 36,60 143,80 215,90 22,40 8 3/4" 6,5 14,3
6" 150 279,50 25,40 192,00 215,90 39,60 170,70 241,30 22,40 8 3/4" 8,1 18
8" 200 343,00 28,40 246,10 269,70 44,50 221,50 298,50 22,40 8 3/4" 13 28,6
10" 250 406,50 30,20 304,80 323,90 49,30 276,40 362,00 25,40 12 7/8" 18,4 40
12" 300 482,50 31,80 365,30 381,00 55,60 327,20 431,80 25,40 12 7/8" 28,5 63
14" 350 533,50 35,10 400,10 412,80 57,20 359,20 476,30 28,50 12 1" 37,5 83
16" 400 597,00 36,60 457,20 469,90 63,50 410,50 539,80 28,50 16 1" 44,5 98
18" 450 635,00 39,60 505,00 533,40 68,30 461,80 577,90 31,80 16 1 1/8" 54 119
20" 500 698,50 42,90 558,80 584,20 73,20 513,10 635,00 31,80 20 1 1/8" 72 158
24" 600 813,00 47,80 663,40 692,20 82,60 616,00 749,30 35,10 20 1 1/4" 95

209
