Dettagli:
|
| Materiale: | A105 | Colore: | Pittura nera e gialla |
|---|---|---|---|
| Pressione: | Class150-2500 | dimensione: | 1/2»---60" |
| Processo: | HA FORGIATO, FORGIANDO | Norma: | ANSI B16.5, ASME16.47 |
| Evidenziare: | flangia A105 di 2500lbs SWRF LJFF,flangia CIECA di 2500lbs WNRF SORF,Flangia A105 di SWRF LJFF |
||

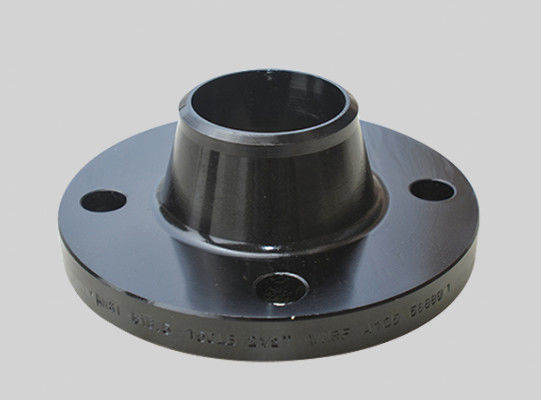

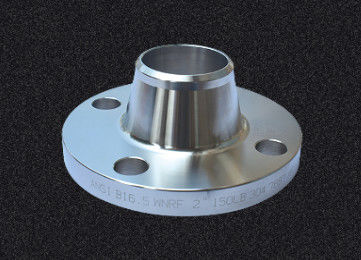

PRESSIONE DI SALDATURA 150LBS 2500LBS WNRF SORF SWRF CIECO PITTURA GIALLA E NERA DI LJFF DEL CS A105 DELLA FLANGIA DEL COLLO DELL'ANSI B16.5 B16.47
|
NORMA
|
Tipo |
Pressione |
Materiale | dimensione |
Processo |
Superficie trattamento |
|
ANSI B16.5, ASME16.47
|
SORFWNRF CIECHI SWRF LJFF |
150LBS, 300LBS, 400LBS, 600LB 900LBS, 1500LBS, 2500LBS |
acciaio al carbonio acciaio inossidabile
|
1/2»---60" |
HA FORGIATO, FORGIANDO |
Pittura nera Pittura gialla Olio leggero |
| CLASSE 150 | |||||||
| PESO APPROSSIMATIVO | |||||||
| DIMENSIONE | collo di saldatura | Mocassino ed infilato | Lap Joint | Cieco | Saldatura dell'incavo | ||
| SCH40 | SCH80 | SCH160 | |||||
| 1/2» | 0,60 | 0,60 | 0,60 | 0,41 | 0,40 | 0,43 | 0,41 |
| 3/4" | 0,90 | 0,90 | 0,90 | 0,58 | 0,58 | 0,63 | 0,58 |
| 1" | 1,14 | 1,18 | 1,24 | 0,80 | 0,80 | 0,89 | 0,80 |
| 1-1/4» | 1,41 | 1,48 | 1,54 | 1,07 | 1,07 | 1,20 | 1,07 |
| 1-1/2» | 1,81 | 1,90 | 2,01 | 1,37 | 1,37 | 1,58 | 1,37 |
| 2" | 2,72 | 2,84 | 3,07 | 2,21 | 2,21 | 2,39 | 2,21 |
| 2 1-2» | 4,45 | 4,70 | 4,98 | 3,32 | 3,34 | 4,07 | 3,32 |
| 3" | 5,22 | 5,54 | 5,90 | 3,83 | 3,83 | 4,92 | 3,83 |
| 3-1/2» | 6,40 | 6,76 | 7,46 | 5,20 | 5,20 | 5,90 | 5,20 |
| 4" | 7,49 | 7,96 | 8,90 | 5,40 | 5,40 | 7,13 | 5,90 |
| 5" | 9,53 | 10,54 | 12,04 | 6,26 | 6,26 | 8,72 | 6,80 |
| 6" | 11,80 | 13,12 | 15,11 | 7,50 | 7,50 | 11,40 | 8,60 |
| 8" | 19,10 | 21,34 | 25,84 | 12,30 | 12,40 | 20,10 | 13,60 |
| 10" | 24,50 | 28,85 | 35,74 | 17,10 | 17,10 | 28,70 | 19,50 |
| 12" | 39,90 | 46,80 | 58,01 | 26,50 | 26,50 | 43,80 | 29,10 |
| 14" | 51,80 | 62,58 | 77,60 | 34,50 | 38,50 | 58,20 | 40,90 |
| 16" | 64,50 | 79,42 | 98,82 | 45,50 | 51,20 | 77,40 | 44,50 |
| 18" | 74,90 | 97,63 | 124,32 | 48,50 | 55,70 | 94,00 | 59,00 |
| 20" | 89,40 | 120,44 | 154,18 | 61,80 | 70,20 | 122,70 | 74,90 |
| 24" | 121,70 | 169,37 | 223,92 | 87,70 | 98,70 | 187,00 | 99,90 |
Materiale
1) acciaio al carbonio A105 & acciaio inossidabile SS304, SS316, SS316L
Antiruggine di superficie:
1 antiruggine di superficie: Olio leggero antiruggine
2 antiruggine di superficie: Laccatura nera
3 antiruggine di superficie: Laccatura gialla
4 antiruggine di superficie: Galnavized (caldo immerso galvanizzato o elettro galvanizzato)
Colleghi il fronte:
Superficie 1: Rivestimento di riserva
Superficie 2: Sprial ha dentellato
Superficie 3: Due o tre scanalature (linee di acqua)
Superficie 4: Rivestimento regolare
Termini
1) pagamento: L/C irrevocabile a vista o a T/T, D/P
2) porto della Cina della CATENA DELL'OROLOGIO di termine di consegna o il porto del compratore del CIF
3) imballare: Pallet/cassa del compensato
