Dettagli:
|
| Prodotto: | Flangia del tubo dell'acciaio da forgiare | Norma: | BS4504, BS10 TAVOLA D, |
|---|---|---|---|
| Tipo della flangia: | 101 piatto, 105 ciechi, 111 collo di saldatura, slittamento 112 sopra, 113 infilati | Pressione: | PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160 |
| Materiale: | acciaio al carbonio A105, C22.8; Acciaio inossidabile 304/304L, 316/316L | rivestimento antiruggine: | La pittura gialla dorata di colore, pittura nera, la immersione calda ha galvanizzato |
| Intervallo di grandezza: | DN10-2000; 1/2» a 80" | ||
| Evidenziare: | Flangia BS4504 del tubo dell'acciaio da forgiare di BACCANO,EN1092-1 flangia BS4504 PN16,Flangia di saldatura del collo A105 C22.8 |
||
BACCANO d'acciaio della flangia BS4504 EN1092-1

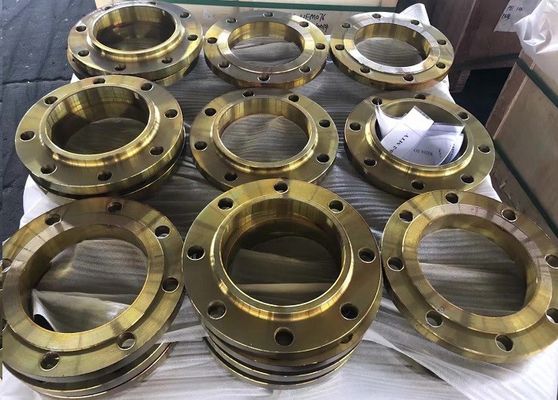

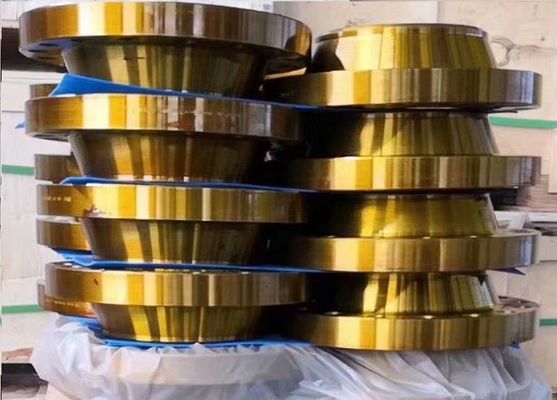

Collo di saldatura A105 della flangia BS4504 PN16
BS4504 standard metrico britannico ora è obsoleto e sostituito dall'edizione 09-2008 di EN1092- per le flange d'acciaio che anche norma di BACCANO dei incorportes. La perforazione della flangia in EN1092-1 è generalmente la stessa di BS4504 e di DIN2501 ma di EN1092--1 copre una vasta gamma. Sebbene le BS 4504 siano obsolete, rimane in uso per le dimensioni di di bassa potenza, flange di acciaio inossidabile dell'economia nelle applicazioni dove la resistenza e l'igiene della corrosione, piuttosto che le alte pressioni e le temperature, sono le considerazioni primarie. Tavole delle BS 4504 sotto il dettaglio le dimensioni standard applicabili da PN6, da PN10, da PN25 e da PN40.
| Tipo della flangia | |

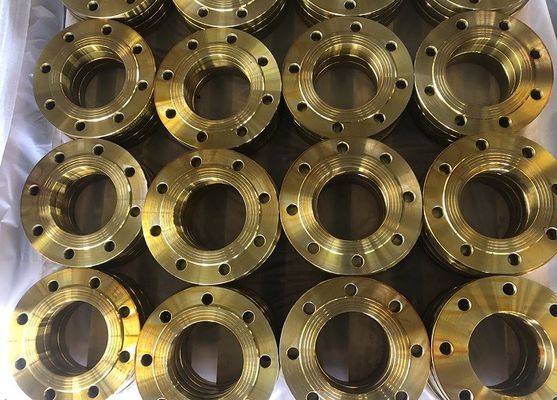

| Flangia di piatto | EN1092-1 tipo 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 tipo 101 | |
| Flangia di saldatura del collo | EN1092-1 tipo 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 tipo 111 | |

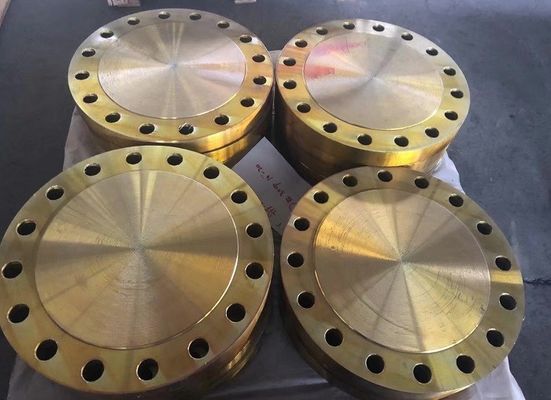

| Flangia cieca | EN1092-1 tipo 05 |
| DIN2527 | |
| BS4504 type105 | |
| Slittamento su flagne hubbed | EN1092-1 tipo 12 |
| BS4504 tipo 112 | |
| Flangia infilata | EN1092-1 tipo 13 |
| DIN2566 | |
| BS4504 tipo 113 | |
| Flangia sciolta | EN1092-1 tipo 02 |
| BACCANO 2642 | |
Intervallo di grandezza: DN15-DN3000
Pressione: PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN200; PN250
Flangi affrontando il tipo:
Materiale:
en 10222-2 P235GH di acciaio al carbonio; P245GH (1,0352); P250GH (1,0460); P280GH (1,0426) P355GH (1,0473); S235JR (1,0038); S275JR (1,0044); S355JR (1,0045); ST37.2; A105;
Acciaio inossidabile ASTM A182 F304/304L; F316/316L; F321; F51; 1,4301; 1,4307; 1,4401; 1,4404
Rivestimento per il materiale del acciaio al carbonio:
olio della prova della ruggine; pittura nera; la immersione calda ha galvanizzato; elettrico galvanizzato; resina colorata di ethoxyline;
Processo di produzione: Pezzo fucinato caldo
Imballaggio: il seaworth plywooden il caso ed il pallet
Certificato: Iso 9001; PED; AD2000 WO; MTC della materia prima; MTC del prodotto
| DN | Diametro esterno | Diametro della circonferenza del bullone | Diametro del foro passante | Numero di Bolt | Fuori del diametro del collo | Diametri di foro | Spessore della flangia | Lunghezza | Diametri di collo | ||||
| F | B1 | C1 | C | C2 | D | D1 | M. | N | |||||
| 10 | 90 | 60 | 14 | 4 | 17,2 | 18,0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21,3 | 22,0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26,9 | 27,5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33,7 | 34,5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42,4 | 43,5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48,3 | 49,5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76,1 | 77,5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114,3 | 116,0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139,7 | 141,5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168,3 | 170,5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219,1 | 221,5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273,0 | 276,5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323,9 | 327,5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355,6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406,4 | 411,0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457,0 | 462,0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508,0 | 513,5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610,0 | 616,5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711,0 | Per essere specificato dall'acquirente | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813,0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914,0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016,0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
