Dettagli:
|
| Acciaio al carbonio: | P245GH; P250GH; A105; SS400; ST37.2 | Inossidabile: | F304; F304L; F316; F316L |
|---|---|---|---|
| Dimensione: | 1/2» - 48" | Pressione: | 150#; 300#; 600#; 900#; 1500#; 2500# |
| Trattamento di superficie: | Il NERO; GIALLO; OLIO ANTIRUGGINE; CALDO IMMERSO GALVANIZZATO | Uso: | Giacimento di petrolio, al largo, sistema a acqua, costruzione navale, gas naturale, Electric Power, |
| Evidenziare: | Flange del tubo di acciaio al carbonio ST37.2,Flange del tubo di acciaio al carbonio SS400,Flange forgiate a 48 pollici di acciaio al carbonio |
||

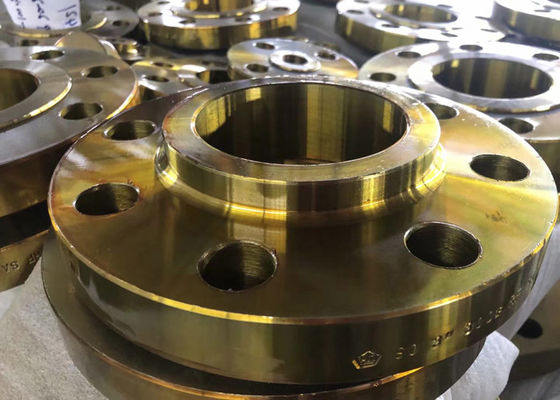

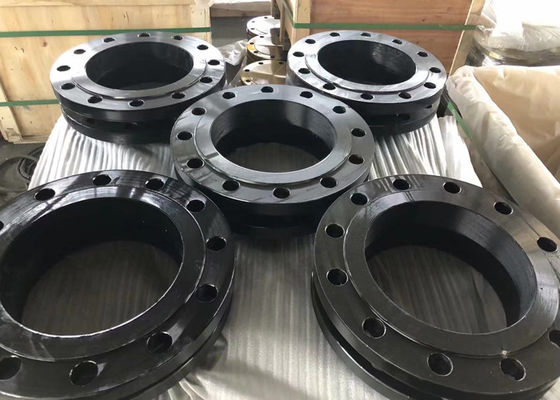

ANSI B16.5 della flangia di acciaio al carbonio & slittamento giallo di colore del nero di Asme B16.47 sui ciechi del collo della saldatura
Le flange del mocassino sono un tipo popolare di flange del tubo. Questi sono tipo di flange che fanno scorrere sopra l'estremità di conduttura ed allora saldata sul posto. Queste flange sono ideali per le applicazioni di pressione più bassa. Questi facilmente sono inseriti e saldati nei tubi differenti. La saldatura riduce i costi di montaggio di questi tubi. Questi sono disponibili nell'ampia varietà di dimensioni e di applicazioni.

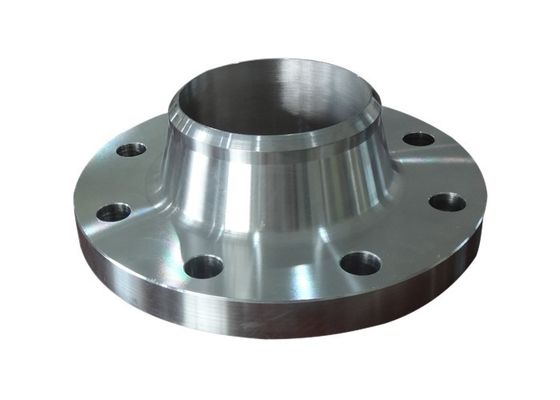

Le flange del collo della saldatura sono destinate per unirsi ad una rete di tubazioni tramite la saldatura testa a testa. la flangia di WN è relativamente costosa a causa del suo collo lungo, ma è preferita per le alte applicazioni di sforzo. Il collo, o il hub, trasmette gli sforzi al tubo, riducente le concentrazioni di sforzo alla base delle flange del Saldatura-collo. La transizione graduale di spessore dalla base del hub allo spessore della parete alla saldatura testa a testa fornisce il rinforzo importante della flangia del collo della saldatura. Il foro della flangia del Saldatura-collo abbina il foro del tubo, riducendo la turbolenza e l'erosione.
| Specificazione (ultima edizione) | Tipo dell'oggetto | Classe di pressione | Intervallo di grandezza |
| ASME/ANSI B16.5 | Collo della saldatura e cieco, mocassino, saldatura dell'incavo, infilata e Lap Joint Flanges | 150 a 2500LBS | 26" a 60" |
| 150 a 1500LBS | 26" a 48" | ||
| ASME/ANSI B16.47 | Flange dell'orifizio (il collo della saldatura, il mocassino, ha infilato) | 75 a 300LBS | 1/2 «a 12" |
| 400, 600LBS | 26" a 60" | ||
| 900LBS | 26" a 48" | ||
| ASME/ANSI B16.36 | Flange dell'orifizio (il collo della saldatura, il mocassino, ha infilato) | 300 a 2500LBS | 1" a 12" |
| L'en 1092-1/BACCANO/BS 4504 flangia | 01 (flangia di piatto), 02 (flangia di piatto sciolta per i tipi 32-37), 04 (flangia di piatto sciolta per tipo 34), 05 (flangia cieca), 11 (flangia del Saldatura-collo), 12 (flangia del mocassino di Hubbed), 13 (Hubbed | PN2.5 a PN16 | 10mm - 1800mm |
| PN25 | 10mm - 1000mm | ||
| PN40 | 10mm - 600mm | ||
| PN63 | 10mm - 400mm | ||
| PN100 | 10mm - 350mm | ||
| PN160, PN250 | 10mm - 300mm | ||
| PN320 | 10mm - 250mm | ||
| PN400 | 10mm - 200mm | ||
| Le BS 10 | Ciechi, mocassino e flange di saldatura del collo | TABLE-A, D, E, F, H, J, K, R, S, T | 15mm - 600mm |
| ASME/ANSI B16.9/MSS SP-43 | Estremità del troncone tipa: , B, C (breve modello) | S10, S40, S80 | ½» a 24" |
Nota: Possiamo anche fabbricare il accordingd ad altri norme come, API-605, UNI, AWWA e disegni su ordinazione dei clienti
Tipo del fronte della flangia: Fronte piano (FF), fronte alzato (rf), Ring Type Joint (RTJ), grande fronte alzato (LRF)
Ricoprire/trattamento di superficie (se applicabile): La pittura antiruggine, lubrifica la pittura nera, la immersione placcata, fredda e calda gialla dello zinco e trasparente galvanizzate
