Dettagli:
|
| Materiale: | A105N, F304/304L, F316/316L | Colore: | Pittura nera e pittura gialla |
|---|---|---|---|
| Dimensione: | 1/2» - 80" | Superficie: | RF, FF |
| Pressione: | 150LBS, 300LBS.400LBS, 600LBS, 1500LBS, 2500LBS | Norma: | ANSI B16.5, ANSI B16.47-A |
| Pacchetto: | Pallet, casse del compensato | Certificato: | MTC, ISO, TUV |

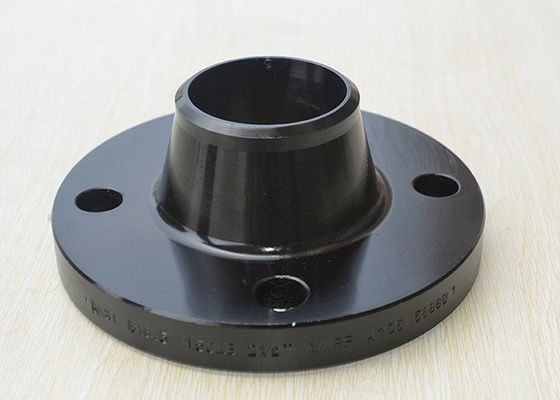

| Evidenziare: | FLANGIA del collo rf della saldatura di A105n F304,Flangia del fronte alzata collo della saldatura,FLANGIA Wnrf 150lbs 300lbs 316l |
||
|
NORMA
|
Tipo |
Pressione |
Materiale | dimensione |
Processo |
Superficie trattamento |
|
ANSI B16.5, ASME16.47
|

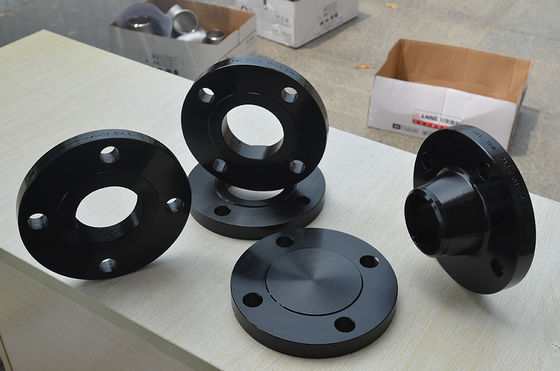

SORFWNRF CIECHI SWRF LJFF |
150LBS, 300LBS, 400LBS, 600LB 900LBS, 1500LBS, 2500LBS |
acciaio al carbonio acciaio inossidabile
|
1/2»---60" |
HA FORGIATO, FORGIANDO |

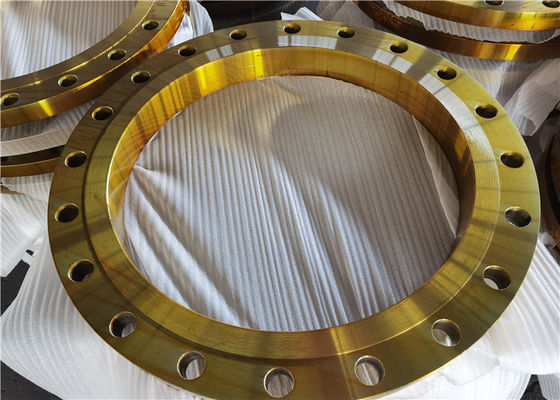

Pittura nera Pittura gialla Olio leggero |
Specificazione dell'ANSI B16.5
Tipo della flangia: collo di saldatura; slitti sopra; cieco; giunto; infilato; saldatura dell'incavo;
Intervallo di grandezza: 1/2» a 24"
Pressione: classe 150; 300; 400; 600; 900; 1500; 2500
Thicnkess della parete: SCH5, SCH10, SCH20, SCH30, XS, SCH40, SCH80, SCH160, SCH XXS
Tipo unito di sigillatura: FF (fronte piano); Rf (fronte del raisd); LJ (giunto) RTJ (giunto giusto)
Specificazione di ASME B16.47
Tipo della flangia: collo di saldatura; cieco;
Intervallo di grandezza: 12" a 80"
Pressione: classe 75; 150; 300; 600; 900;
Thicnkess della parete: SCH5, SCH10, SCH20, SCH30, XS, SCH40, SCH80, SCH160, SCH XXS
Tipo unito di sigillatura: FF (fronte piano); Rf (fronte del raisd); LJ (giunto) RTJ (giunto giusto)
Materiale:
1)Acciaio al carbonio: ASTM A105/A105N, A350 LF1/IF2, acciaio inossidabile di A694 F42/46/48/52/60/75 2): ASTM A182 F304/304L, 316/316L, F321, F51, ASTM A182 F11/F12/F22
Antiruggine di superficie:
1 antiruggine di superficie: Olio leggero antiruggine
2 antiruggine di superficie: Laccatura nera
3 antiruggine di superficie: Laccatura gialla
4 antiruggine di superficie: Galnavized (caldo immerso galvanizzato o elettro galvanizzato)
Colleghi il fronte:
1 di superficie: Rivestimento di riserva
2 di superficie: Sprial ha dentellato
3 di superficie: Due o tre scanalature (linee di acqua)
4 di superficie: Rivestimento regolare
Termini
1) pagamento: L/C irrevocabile a vista o a T/T, D/P
2) porto della Cina della CATENA DELL'OROLOGIO di termine di consegna o il porto del compratore del CIF

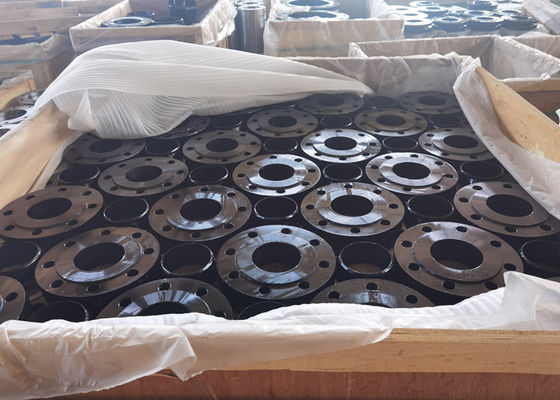

3) imballare: Pallet/cassa del compensato
| Dimensione nominale | Diametro esterno (OD) |
Min. Thickness (t) |
Diametro di rf. (r) |
No. dei fori passanti | Diametro dei fori | Circonferenza del bullone (Poiché) |
Identificazione COSÌ alesata (SB) |
Identificazione del foro di WN (WB) |
Dia. Hub Base (HB) |
Diametro della cima del hub (GH) |
COSÌ LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,50 | 0,38 | 1,38 | 4 | 0,62 | 2,38 | 0,88 | 0,62 | 1,19 | 0,84 | 0,56 | 1,81 |
| 3⁄4 | 3,88 | 0,44 | 1,69 | 4 | 0,62 | 2,75 | 1,09 | 0,82 | 1,50 | 1,05 | 0,56 | 2,00 |
| 1 | 4,25 | 0,50 | 2,00 | 4 | 0,62 | 3,12 | 1,36 | 1,05 | 1,94 | 1,32 | 0,62 | 2,12 |
| 11⁄4 | 4,62 | 0,56 | 2,50 | 4 | 0,62 | 3,50 | 1,70 | 1,38 | 2,31 | 1,66 | 0,75 | 2,19 |
| 11⁄2 | 5,00 | 0,62 | 2,88 | 4 | 0,62 | 3,88 | 1,95 | 1,61 | 2,56 | 1,90 | 0,81 | 2,38 |
| 2 | 6,00 | 0,69 | 3,62 | 4 | 0,75 | 4,75 | 2,44 | 2,07 | 3,06 | 2,38 | 0,94 | 2,44 |
| 21⁄2 | 7,00 | 0,81 | 4,12 | 4 | 0,75 | 5,50 | 2,94 | 2,47 | 3,56 | 2,88 | 1,06 | 2,69 |
| 3 | 7,50 | 0,88 | 5,00 | 4 | 0,75 | 6,00 | 3,57 | 3,07 | 4,25 | 3,50 | 1,12 | 2,69 |
| 31⁄2 | 8,50 | 0,88 | 5,50 | 8 | 0,75 | 7,00 | 4,07 | 3,55 | 4,81 | 4,00 | 1,19 | 2,75 |
| 4 | 9,00 | 0,88 | 6,19 | 8 | 0,75 | 7,50 | 4,57 | 4,03 | 5,31 | 4,50 | 1,25 | 2,94 |
| 5 | 10,00 | 0,88 | 7,31 | 8 | 0,88 | 8,50 | 5,66 | 5,05 | 6,44 | 5,56 | 1,38 | 3,44 |
| 6 | 11,00 | 0,94 | 8,50 | 8 | 0,88 | 9,50 | 6,72 | 6,07 | 7,56 | 6,63 | 1,50 | 3,44 |
| 8 | 13,50 | 1,06 | 10,62 | 8 | 0,88 | 11,75 | 8,72 | 7,98 | 9,69 | 8,63 | 1,69 | 3,94 |
| 10 | 16,00 | 1,12 | 12,75 | 12 | 1,00 | 14,25 | 10,88 | 10,02 | 12,00 | 10,75 | 1,88 | 3,94 |
| 12 | 19,00 | 1,19 | 15,00 | 12 | 1,00 | 17,00 | 12,88 | 12,00 | 14,38 | 12,75 | 2,12 | 4,44 |
| 14 | 21,00 | 1,31 | 16,25 | 12 | 1,12 | 18,75 | 14,14 | 13,25 | 15,75 | 14,00 | 2,19 | 4,94 |
| 16 | 23,50 | 1,38 | 18,50 | 16 | 1,12 | 21,25 | 16,16 | 15,25 | 18,00 | 16,00 | 2,44 | 4,94 |
| 18 | 25,00 | 1,50 | 21,00 | 16 | 1,25 | 22,75 | 18,18 | 17,25 | 19,88 | 18,00 | 2,62 | 5,44 |
| 20 | 27,50 | 1,62 | 23,00 | 20 | 1,25 | 25,00 | 20,20 | 19,25 | 22,00 | 20,00 | 2,81 | 5,62 |
| 22 | 29,50 | 1,75 | 25,25 | 20 | 1,38 | 27,25 | 22,22 | 21,25 | 24,25 | 22,00 | 3,07 | 5,82 |
| 24 | 32,00 | 1,81 | 27,25 | 20 | 1,38 | 29,50 | 24,25 | 23,25 | 26,12 | 24,00 | 3,19 | 5,94 |
LE DIMENSIONI SONO NEI POLLICI
Diametro di foro passante 1/8" più grande del diametro del bullone
| Dimensione nominale | Diametro esterno (OD) |
Min. Thickness (t) |
Diametro di rf. (r) |
No. dei fori passanti | Diametro dei fori | Circonferenza del bullone (Poiché) |
Identificazione COSÌ alesata (SB) |
Identificazione del foro di WN (WB) |
Dia. Hub Base (HB) |
Dia. Hub Top (GH) |
COSÌ LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,75 | 0,50 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 0,62 | 1,50 | 0,84 | 0,81 | 2,00 |
| 3⁄4 | 4,62 | 0,56 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 0,82 | 1,88 | 1,05 | 0,94 | 2,19 |
| 1 | 4,88 | 0,62 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 1,05 | 2,12 | 1,32 | 1,00 | 2,38 |
| 11⁄4 | 5,25 | 0,69 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 1,38 | 2,50 | 1,66 | 1,00 | 2,50 |
| 11⁄2 | 6,12 | 0,75 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 1,61 | 2,75 | 1,90 | 1,13 | 2,63 |
| 2 | 6,50 | 0,81 | 3,62 | 8 | 0,75 | 5,00 | 2,44 | 2,07 | 3,31 | 2,38 | 1,25 | 2,69 |
| 21⁄2 | 7,50 | 0,94 | 4,12 | 8 | 0,88 | 5,88 | 2,94 | 2,47 | 3,94 | 2,88 | 1,44 | 2,94 |
| 3 | 8,25 | 1,06 | 5,00 | 8 | 0,88 | 6,62 | 3,57 | 3,07 | 4,62 | 3,50 | 1,63 | 3,06 |
| 31⁄2 | 9,00 | 1,12 | 5,50 | 8 | 0,88 | 7,25 | 4,07 | 3,55 | 5,25 | 4,00 | 1,69 | 3,13 |
| 4 | 10,00 | 1,19 | 6,19 | 8 | 0,88 | 7,88 | 4,57 | 4,03 | 5,75 | 4,50 | 1,82 | 3,32 |
| 5 | 11,00 | 1,31 | 7,31 | 8 | 0,88 | 9,25 | 5,66 | 5,05 | 7,00 | 5,56 | 1,94 | 3,82 |
| 6 | 12,50 | 1,38 | 8,50 | 12 | 0,88 | 10,62 | 6,72 | 6,07 | 8,12 | 6,63 | 2,00 | 3,82 |
| 8 | 15,00 | 1,56 | 10,62 | 12 | 1,00 | 13,00 | 8,72 | 7,98 | 10,25 | 8,63 | 2,38 | 4,32 |
| 10 | 17,50 | 1,81 | 12,75 | 16 | 1,12 | 15,25 | 10,88 | 10,02 | 12,62 | 10,75 | 2,56 | 4,56 |
| 12 | 20,50 | 1,94 | 15,00 | 16 | 1,25 | 17,75 | 12,88 | 12,00 | 14,75 | 12,75 | 2,82 | 5,06 |
| 14 | 23,00 | 2,06 | 16,25 | 20 | 1,25 | 20,25 | 14,14 | 13,25 | 16,75 | 14,00 | 2,94 | 5,56 |
| 16 | 25,50 | 2,19 | 18,50 | 20 | 1,38 | 22,50 | 16,16 | 15,25 | 19,00 | 16,00 | 3,19 | 5,69 |
| 18 | 28,00 | 2,31 | 21,00 | 24 | 1,38 | 24,75 | 18,18 | 17,25 | 21,00 | 18,00 | 3,44 | 6,19 |
| 20 | 30,50 | 2,44 | 23,12 | 24 | 1,38 | 27,00 | 20,20 | 19,25 | 23,12 | 20,00 | 3,69 | 6,32 |
| 22 | 33,00 | 2,57 | 25,25 | 24 | 1,63 | 29,25 | 22,22 | 21,25 | 25,25 | 22,00 | 3,93 | 6,43 |
| 24 | 36,00 | 2,69 | 27,62 | 24 | 1,63 | 32,00 | 24,25 | 23,25 | 27,62 | 24,00 | 4,13 | 6,56 |
* per il tipo 21 delle flange il diametro esterno del hub approssimativamente corrisponde al diametro esterno del tubo.
Nota: La valutazione di p/t da ASME B16.5 fare domanda soltanto per i tipi 05, 11, 12, 13 e 21 della flangia aventi dimensioni nominali fino a e compreso DN 600. La valutazione di p/t di tutte le altre flange sarà acconsentita fra il produttore e l'acquirente.
| Dimensione nominale | Diametro esterno (OD) |
Min. Thickness (t) |
Diametro di rf. (r) |
No. dei fori passanti | Diametro dei fori | Circonferenza del bullone (Poiché) |
Identificazione COSÌ alesata (SB) |
Dia. Hub Base (HB) |
Dia. Hub Top (GH) |
COSÌ LTH (SL) |
WN LTH (WL) |
* identificazione del foro di WN (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,75 | 0,56 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 1,5 | 0,84 | 0,88 | 2,06 | * |
| 3⁄4 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 1,88 | 1,05 | 1,00 | 2,25 | * |
| 1 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 2,12 | 1,32 | 1,06 | 2,44 | * |
| 11⁄4 | 5,25 | 0,81 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 2,50 | 1,66 | 1,12 | 2,62 | * |
| 11⁄2 | 6,12 | 0,88 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 2,75 | 1,90 | 1,25 | 2,75 | * |
| 2 | 6,50 | 1,00 | 3,62 | 8 | 0,75 | 5,00 | 2,44 | 3,31 | 2,38 | 1,44 | 2,88 | * |
| 21⁄2 | 7,50 | 1,12 | 4,12 | 8 | 0,88 | 5,88 | 2,94 | 3,94 | 2,88 | 1,62 | 3,12 | * |
| 3 | 8,25 | 1,25 | 5,00 | 8 | 0,88 | 6,62 | 3,57 | 4,62 | 3,50 | 1,81 | 3,25 | * |
| 31⁄2 | 9,00 | 1,38 | 5,50 | 8 | 1,00 | 7,25 | 4,07 | 5,25 | 4,00 | 1,94 | 3,38 | * |
| 4 | 10,00 | 1,38 | 6,19 | 8 | 1,00 | 7,88 | 4,57 | 5,75 | 4,50 | 2,00 | 3,50 | * |
| 5 | 11,00 | 1,50 | 7,31 | 8 | 1,00 | 9,25 | 5,66 | 7,00 | 5,56 | 2,12 | 4,00 | * |
| 6 | 12,50 | 1,62 | 8,50 | 12 | 1,00 | 10,62 | 6,72 | 8,12 | 6,63 | 2,25 | 4,06 | * |
| 8 | 15,00 | 1,88 | 10,62 | 12 | 1,12 | 13,00 | 8,72 | 10,25 | 8,63 | 2,69 | 4,62 | * |
| 10 | 17,50 | 2,12 | 12,75 | 16 | 1,25 | 15,25 | 10,88 | 12,62 | 10,75 | 2,88 | 4,88 | * |
| 12 | 20,50 | 2,25 | 15,00 | 16 | 1,38 | 17,75 | 12,88 | 14,75 | 12,75 | 3,12 | 5,38 | * |
| 14 | 23,00 | 2,38 | 16,25 | 20 | 1,38 | 20,25 | 14,14 | 16,75 | 14,00 | 3,31 | 5,88 | * |
| 16 | 25,50 | 2,50 | 18,50 | 20 | 1,50 | 22,50 | 16,16 | 19,00 | 16,00 | 3,69 | 6,00 | * |
| 18 | 28,00 | 2,62 | 21,00 | 24 | 1,50 | 24,75 | 18,18 | 21,00 | 18,00 | 3,88 | 6,50 | * |
| 20 | 30,50 | 2,75 | 23,12 | 24 | 1,62 | 27,00 | 20,20 | 23,12 | 20,00 | 4,00 | 6,62 | * |
| 22 | 33,00 | 2,88 | 25,25 | 24 | 1,75 | 29,25 | 22,22 | 25,25 | 22,00 | 4,25 | 6,75 | * |
| 24 | 36,00 | 3,00 | 27,25 | 24 | 1,88 | 32,00 | 24,25 | 27,62 | 24,00 | 4,50 | 6,88 | * |
Diametro di foro passante 1/8" più grande del diametro del bullone
| Dimensione nominale | Diametro esterno (OD) |
Min. Thickness (t) |
Diametro di rf. (r) |
No. dei fori passanti | Diametro dei fori | Circonferenza del bullone (Poiché) |
Identificazione COSÌ alesata (SB) |
Dia. Hub Base (HB) |
Dia. Hub Top (GH) |
COSÌ LTH (SL) |
WN LTH (WL) |
* identificazione del foro di WN (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,75 | 0,56 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 1,50 | 0,84 | 0,88 | 2,06 | * |
| 3⁄4 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 1,88 | 1,05 | 1,00 | 2,25 | * |
| 1 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 2,12 | 1,32 | 1,06 | 2,44 | * |
| 11⁄4 | 5,25 | 0,81 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 2,50 | 1,66 | 1,12 | 2,62 | * |
| 11⁄2 | 6,12 | 0,88 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 2,75 | 1,90 | 1,25 | 2,75 | * |
| 2 | 6,50 | 1,00 | 3,62 | 8 | 0,75 | 5,00 | 2,44 | 3,31 | 2,38 | 1,44 | 2,88 | * |
| 21⁄2 | 7,50 | 1,12 | 4,12 | 8 | 0,88 | 5,88 | 2,94 | 3,94 | 2,88 | 1,62 | 3,12 | * |
| 3 | 8,25 | 1,25 | 5,00 | 8 | 0,88 | 6,62 | 3,57 | 4,62 | 3,50 | 1,81 | 3,25 | * |
| 31⁄2 | 9,00 | 1,38 | 5,50 | 8 | 1,00 | 7,25 | 4,07 | 5,25 | 4,00 | 1,94 | 3,38 | * |
| 4 | 10,75 | 1,50 | 6,19 | 8 | 1,00 | 8,50 | 4,57 | 6,00 | 4,50 | 2,12 | 4,00 | * |
| 5 | 13,00 | 1,75 | 7,31 | 8 | 1,12 | 10,50 | 5,66 | 7,44 | 5,56 | 2,38 | 4,50 | * |
| 6 | 14,00 | 1,88 | 8,50 | 12 | 1,12 | 11,50 | 6,72 | 8,75 | 6,63 | 2,62 | 4,62 | * |
| 8 | 16,50 | 2,19 | 10,62 | 12 | 1,25 | 13,75 | 8,72 | 10,75 | 8,63 | 3,00 | 5,25 | * |
| 10 | 20,00 | 2,50 | 12,75 | 16 | 1,38 | 17,00 | 10,88 | 13,50 | 10,75 | 3,38 | 6,00 | * |
| 12 | 22,00 | 2,62 | 15,00 | 20 | 1,38 | 19,25 | 12,88 | 15,75 | 12,75 | 3,62 | 6,12 | * |
| 14 | 23,75 | 2,75 | 16,25 | 20 | 1,50 | 20,75 | 14,14 | 17,00 | 14,00 | 3,69 | 6,50 | * |
| 16 | 27,00 | 3,00 | 18,50 | 20 | 1,63 | 23,75 | 16,16 | 19,50 | 16,00 | 4,19 | 7,00 | * |
| 18 | 29,25 | 3,25 | 21,00 | 20 | 1,75 | 25,75 | 18,18 | 21,50 | 18,00 | 4,62 | 7,25 | * |
| 20 | 32,00 | 3,50 | 23,00 | 24 | 1,75 | 28,50 | 20,20 | 24,00 | 20,00 | 5,00 | 7,50 | * |
| 22 | 34,25 | 3,75 | 25,25 | 24 | 1,88 | 30,63 | 22,22 | 26,25 | 22,00 | 5,25 | 7,75 | * |
| 24 | 37,00 | 4,00 | 27,25 | 24 | 2,00 | 33,00 | 24,25 | 28,25 | 24,00 | 5,50 | 8,00 | * |
| Dimensione nominale | Diametro esterno (OD) |
Min. Thickness (t) |
Diametro di rf. (r) |
No. dei fori passanti | Diametro dei fori | Circonferenza del bullone (Poiché) |
Identificazione COSÌ alesata (SB) |
* identificazione del foro di WN (WB) |
Dia. Hub Base (HB) |
Dia. Hub Top (GH) |
COSÌ LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 9,50 | 1,50 | 5,00 | 8 | 1,00 | 7,50 | 3,57 | * | 5,00 | 3,50 | 2,12 | 4,00 |
| 4 | 11,50 | 1,75 | 6,19 | 8 | 1,25 | 9,25 | 4,57 | * | 6,25 | 4,50 | 2,75 | 4,50 |
| 5 | 13,75 | 2,00 | 7,31 | 8 | 1,38 | 11,00 | 5,66 | * | 7,50 | 5,56 | 3,12 | 5,00 |
| 6 | 15,00 | 2,19 | 8,50 | 12 | 1,25 | 12,50 | 6,72 | * | 9,25 | 6,63 | 3,38 | 5,50 |
| 8 | 18,50 | 2,50 | 10,63 | 12 | 1,50 | 15,50 | 8,72 | * | 11,75 | 8,63 | 4,00 | 6,38 |
| 10 | 21,50 | 2,75 | 12,75 | 16 | 1,50 | 18,50 | 10,88 | * | 14,50 | 10,75 | 4,25 | 7,25 |
| 12 | 24,00 | 3,12 | 15,00 | 20 | 1,50 | 21,00 | 12,88 | * | 16,50 | 12,75 | 4,63 | 7,88 |
| 14 | 25,25 | 3,38 | 16,25 | 20 | 1,63 | 22,00 | 14,14 | * | 17,75 | 14,00 | 5,12 | 8,38 |
| 16 | 27,75 | 3,50 | 18,50 | 20 | 1,75 | 24,25 | 16,16 | * | 20,00 | 16,00 | 5,25 | 8,50 |
| 18 | 31,00 | 4,00 | 21,00 | 20 | 2,00 | 27,00 | 18,18 | * | 22,25 | 18,00 | 6,00 | 9,00 |
| 20 | 33,75 | 4,25 | 23,00 | 20 | 2,13 | 29,50 | 20,20 | * | 24,50 | 20,00 | 6,25 | 9,75 |
| 24 | 41,00 | 5,50 | 27,25 | 20 | 2,63 | 35,50 | 24,25 | * | 29,50 | 24,00 | 8,00 | 11,50 |
| Dimensione nominale | Diametro esterno (OD) |
Min. Thickness (t) |
Diametro di rf. (r) |
No. dei fori passanti | Diametro dei fori | Circonferenza del bullone (Poiché) |
Identificazione così alesata (SB) |
Dia. Hub Base (HB) |
Dia. Hub Top (GH) |
COSÌ LTH (SL) |
WN LTH (WL) |
* identificazione del foro di WN (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 4,75 | 0,88 | 1,38 | 4 | 0,88 | 3,25 | 0,88 | 1,50 | 0,84 | 1,25 | 2,38 | * |
| 3⁄4 | 5,12 | 1,00 | 1,69 | 4 | 0,88 | 3,50 | 1,09 | 1,75 | 1,05 | 1,38 | 2,75 | * |
| 1 | 5,88 | 1,12 | 2,00 | 4 | 1,00 | 4,00 | 1,36 | 2,06 | 1,32 | 1,62 | 2,88 | * |
| 11⁄4 | 6,25 | 1,12 | 2,50 | 4 | 1,00 | 4,38 | 1,70 | 2,50 | 1,66 | 1,62 | 2,88 | * |
| 11⁄2 | 7,00 | 1,25 | 2,88 | 4 | 1,12 | 4,88 | 1,95 | 2,75 | 1,90 | 1,75 | 3,25 | * |
| 2 | 8,50 | 1,50 | 3,63 | 8 | 1,00 | 6,50 | 2,44 | 4,12 | 2,38 | 2,25 | 4,00 | * |
| 21⁄2 | 9,62 | 1,62 | 4,13 | 8 | 1,12 | 7,50 | 2,94 | 4,88 | 2,88 | 2,50 | 4,12 | * |
| 3 | 10,50 | 1,88 | 5,00 | 8 | 1,25 | 8,00 | - | 5,25 | 3,50 | - | 4,62 | * |
| 4 | 12,25 | 2,12 | 6,19 | 8 | 1,38 | 9,50 | - | 6,38 | 4,50 | - | 4,88 | * |
| 5 | 14,75 | 2,88 | 7,31 | 8 | 1,63 | 11,50 | - | 7,75 | 5,56 | - | 6,12 | * |
| 6 | 15,50 | 3,25 | 8,50 | 12 | 1,50 | 12,50 | - | 9,00 | 6,63 | - | 6,75 | * |
| 8 | 19,00 | 3,62 | 10,63 | 12 | 1,75 | 15,50 | - | 11,50 | 8,63 | - | 8,38 | * |
| 10 | 23,00 | 4,25 | 12,75 | 12 | 2,00 | 19,00 | - | 14,50 | 10,75 | - | 10,00 | * |
| 12 | 26,50 | 4,88 | 15,00 | 16 | 2,12 | 22,50 | - | 17,75 | 12,75 | - | 11,12 | * |
| 14 | 29,50 | 5,25 | 16,25 | 16 | 2,38 | 25,00 | - | 19,50 | 14,00 | - | 11,75 | * |
| 16 | 32,50 | 5,75 | 18,50 | 16 | 2,63 | 27,75 | - | 21,75 | 16,00 | - | 12,25 | * |
| 18 | 36,00 | 6,38 | 21,00 | 16 | 2,88 | 30,50 | - | 23,50 | 18,00 | - | 12,88 | * |
| 20 | 38,75 | 7,00 | 23,00 | 16 | 3,12 | 32,75 | - | 25,25 | 20,00 | - | 14,00 | * |
| 24 | 46,00 | 8,00 | 27,25 | 16 | 3,63 | 39,00 | - | 30,00 | 24,00 | - | 16,00 | * |
| Dimensione nominale | Diametro esterno (OD) |
Min. Thickness (t) |
Diametro di rf. (r) |
No. dei fori passanti | Diametro dei fori | Circonferenza del bullone (Poiché) |
Dia. Hub Base (HB) |
Dia. Hub Top (GH) |
COSÌ LTH (SL) |
WN LTH (WL) |
* identificazione del foro di WN (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 5,25 | 1,19 | 1,38 | 4 | 0,88 | 3,50 | 1,69 | 0,84 | 1,56 | 2,88 | * |
| 3⁄4 | 5,50 | 1,25 | 1,69 | 4 | 0,88 | 3,75 | 2,00 | 1,05 | 1,69 | 3,12 | * |
| 1 | 6,25 | 1,38 | 2,00 | 4 | 1,00 | 4,25 | 2,25 | 1,32 | 1,88 | 3,50 | * |
| 11⁄4 | 7,25 | 1,50 | 2,50 | 4 | 1,12 | 5,13 | 2,88 | 1,66 | 2,06 | 3,75 | * |
| 11⁄2 | 8,00 | 1,75 | 2,88 | 4 | 1,25 | 5,75 | 3,12 | 1,90 | 2,38 | 4,38 | * |
| 2 | 9,25 | 2,00 | 3,63 | 8 | 1,12 | 6,75 | 3,75 | 2,38 | 2,75 | 5,00 | * |
| 21⁄2 | 10,50 | 2,25 | 4,13 | 8 | 1,25 | 7,75 | 4,50 | 2,88 | 3,12 | 5,62 | * |
| 3 | 12,00 | 2,62 | 5,00 | 8 | 1,38 | 9,00 | 5,25 | 3,50 | - | 6,62 | * |
| 4 | 14,00 | 3,00 | 6,19 | 8 | 1,63 | 10,75 | 6,50 | 4,50 | - | 7,50 | * |
| 5 | 16,50 | 3,62 | 7,31 | 8 | 1,88 | 12,75 | 8,00 | 5,56 | - | 9,00 | * |
| 6 | 19,00 | 4,25 | 8,50 | 8 | 2,12 | 14,50 | 9,25 | 6,63 | - | 10,75 | * |
| 8 | 21,75 | 5,00 | 10,63 | 12 | 2,12 | 17,25 | 12,00 | 8,63 | - | 12,50 | * |
| 10 | 26,50 | 6,50 | 12,75 | 12 | 2,63 | 21,25 | 14,75 | 10,75 | - | 16,50 | * |
| 12 | 30,00 | 7,25 | 15,00 | 12 | 2,88 | 24,38 | 17,38 | 12,75 | - | 18,25 | * |
1. chi sono noi?
Siamo basati su Hebei, Cina, inizio dal 1986, vendiamo la flangia e l'accessorio per tubi venduti intorno al mondo.
2. come possiamo garantire la qualità?
Sempre un campione di preproduzione prima di fabbricazione in serie;
Ispezione sempre finale prima della spedizione;
3.what può voi comprare da noi?
Flangia forgiata, montaggio, montaggio forgiato, tubo senza cuciture.
4. che servizi possiamo fornire?
Termini di consegna accettati: CATENA DELL'OROLOGIO, CFR, CIF, EXW, FCA, DDP, DDU, consegna precisa, DAF;
Valuta accettata di pagamento: USD, EUR, CNY;
Tipo accettato di pagamento: T/T, L/C, D/P D/A, MoneyGram, carta di credito, Paypal, Western Union, contanti, impegno;
Lingua parlata: Inglese, cinese, arabo, francese
Informazioni di contatto:
EMAIL: info11@hbxfgj.com
Telefono: +86-317-6016755 FAX: +86-317-6853755
Calca/Wechat/WhatsApp: 0086-18031772026
Skype: angela.766437
QQ: 1608691724
Persona di contatto: Miss. Mandy Liu
Telefono: 0086 18903173335
Fax: 86-0317-6853077-6723871
