Dettagli:
|
| Acciaio al carbonio: | A234WPB | Ss d'acciaio: | 304L, 316L |
|---|---|---|---|
| Tipo: | LA LR, SR | Grado: | 45° 90° 180° |
| Rivestimento: | Olio antiruggine, pittura nera | ||
| Evidenziare: | GOMITO del TUBO D'ACCIAIO di 316L ASTM A234,304L gomito galvanizzato 45 gradi,A234 WPB ha galvanizzato un gomito da 90 gradi |
||
Secondo la forma, c'è diritto e riducente il gomito.
Secondo l'angolo, c'è normalmente un gomito da 45 gradi, da 90 gradi e da 180 gradi.
Come basato sul raggio, c'è il raggio lungo (1.5D) e breve gomito del raggio (1D).
Per il collegamento, loro possa diviso nel gomito della saldatura dell'incavo, nel gomito della saldatura testa a testa e nel gomito infilato.

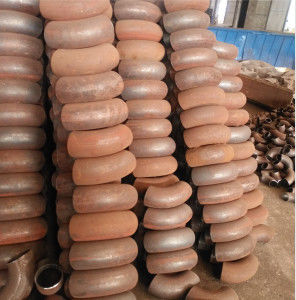

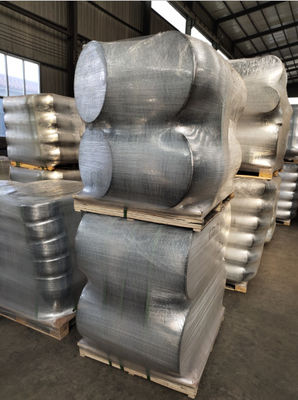

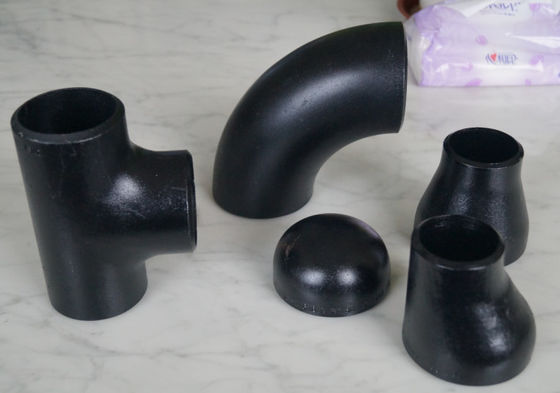

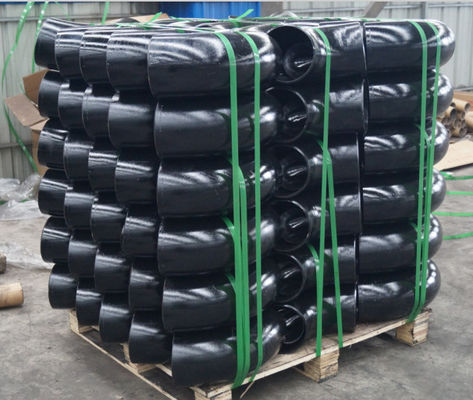

Non abbiamo segnato tutti i montaggi Buttweld del acciaio al carbonio con il nome, grado, il calore spessore non, di dimensione, di norma e di programma. Dopo fatto di brillamento, di verniciatura e di un segno 90 del gomito di grado ASTM A234 WPB, i nostri lavoratori li hanno avvolti con schiuma plastica e li hanno imballati nei casi o nei pallet di legno.
Le chiare etichette sono etichettate sul fuori del pacchetto per l'identificazione facile della quantità e la grande cura di identificazione del prodotto è presa durante il funzionamento ed il trasporto.
| NPS | O.D. D |
90° Rad lungo Centro da concludersi |
45° Rad lungo Centro da concludersi B |
90° 3D Centro da concludersi |
45° 3D Centro da concludersi B |
|---|---|---|---|---|---|
| 1/2 | 21,3 | 38 | 16 | ||
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
Un gomito da 45 gradi del acciaio al carbonio & le dimensioni del gomito da 90 gradi del acciaio al carbonio sono nei millimetri salvo indicazione contraria. Lo spessore della parete (t) deve essere specificato dal cliente.
TOLLERANZE DIMENSIONALI DEI GOMITI della SALDATURA TESTA A TESTA - 45° E 90° - la LR E 3D - ASME B16.9
| Dimensione nominale del tubo | 1/2 - 2.1/2 | 3 - 3.1/2 | 4 | 5 - 8 |
| Diametro esterno alla smussatura (D) |
+ 1,6 - 0,8 |
1,6 | 1,6 | + 2,4 - 1,6 |
| Dentro il diametro all'estremità | 0,8 | 1,6 | 1,6 | 1,6 |
| Centro per concludere la LR (A/B) | 2 | 2 | 2 | 2 |
| Centro per concludere 3D (A/B) | 3 | 3 | 3 | 3 |
| Dimensione nominale del tubo | 10 - 18 | 20 - 24 | 26 - 30 | 32 - 48 |
| Diametro esterno alla smussatura (D) |
+ 4 - 3,2 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Dentro il diametro all'estremità | 3,2 | 4,8 | + 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Centro per concludere la LR (A/B) | 2 | 2 | 3 | 5 |
| Centro per concludere 3D (A/B) | 3 | 3 | 6 | 6 |
| Spessore della parete (t) | Meno di 87,5% di spessore della parete nominale |
|||
Dimensioni del gomito di ASTM A234 WPB
Norma: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
Diametro: DN20 a DN1500/3/4" a 60"
Programma: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Raggio: Breve raggio (SR) e raggio lungo (LR)
Tipo: Senza cuciture e saldato
Superficie: L'iniettore nero, ha galvanizzato
