Dettagli:
|
| Pressione: | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB | Norma: | L'ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASSIFICA LA D, BACCANO, EN1092-1 |
|---|---|---|---|
| Tipo: | FLANGIA DI WN, IN MODO DA FLANGIA, FLANGIA CIECA, FLANGIA DELL'INTERRUTTORE, FLANGIA DI PIATTO, FLAN | dimensione: | 1/2» A 80", A 0,5 POLLICI AD A 80 POLLICI |
| Trattamento di superficie: | PITTURA NERA, PITTURA GIALLA, GALVANIZZANDO, OLIO ANTIRUGGINE | FLANGIA DI SIGILLATURA DEL FRONTE: | FRONTE ALZATO (RF), FRONTE PIANO (FF), TIPO UNITO DELL'ANELLO (RTJ) |

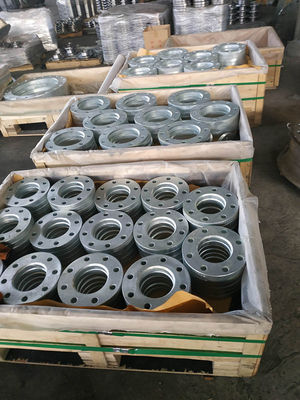

| Pacchetto: | Casse/pallet degni del compensato del mare | Termine di prezzi: | CATENA DELL'OROLOGIO, CIF, CFR |
| Periodo di produzione: | di meno che 60tons all'interno di 30days, più di 60tons 50days | Certificato: | PED, ISO |
| Materiale: | ACCIAIO INOSSIDABILE SS304L SS316L DI ACCIAIO AL CARBONIO A105 A36 | ||
| Evidenziare: | 0.5Inch ha galvanizzato la flangia d'acciaio,80Inch ha galvanizzato la flangia d'acciaio,Sorf Forged ha galvanizzato la flangia del tubo |
||

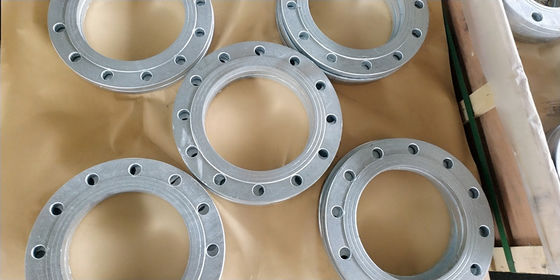

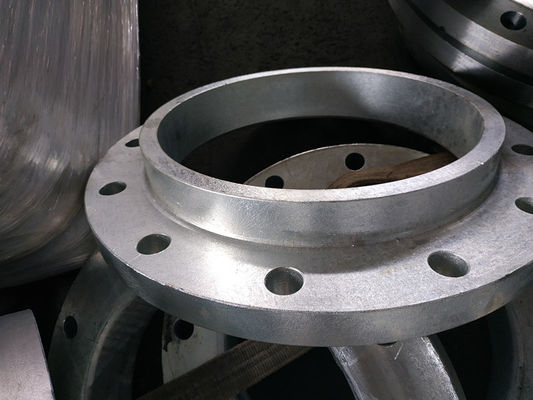

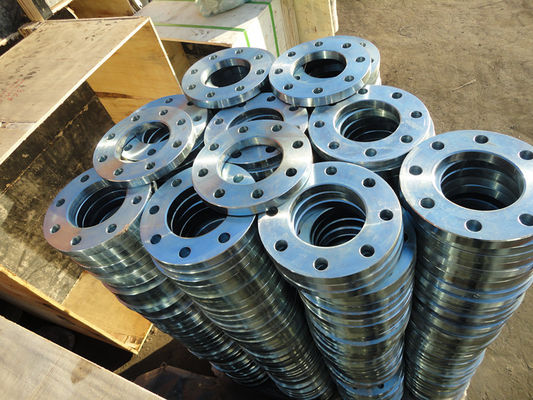

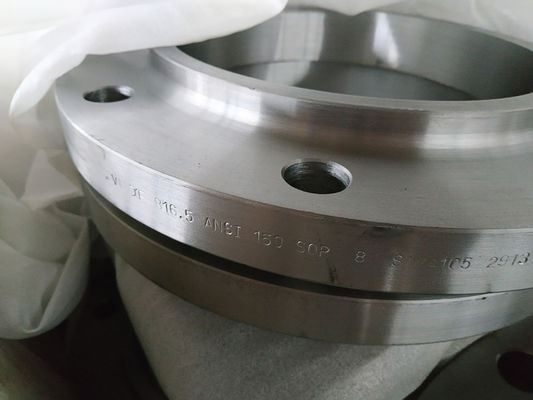

L'ANSI D'ACCIAIO GALVANIZZATO B16.5 ASME B16.47 SLIP DELLA FLANGIA SULLA FLANGIA SORF HA FORGIATO LA FLANGIA
| DIMENSIONE | MATERIALE | TIPO DELLA FLANGIA |
| 1/2» - 80" | Acciaio inossidabile | flangia del collo della saldatura |
| Slittamento sulla flangia | ||
| flangia della saldatura dell'incavo | ||
| LAP Joint Flange | ||
| Flangia infilata | ||
| flangia cieca | ||
| ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE | flangia del collo della saldatura | |
| Slittamento sulla flangia | ||
| flangia della saldatura dell'incavo | ||
| LAP Joint Flange | ||
| Flangia infilata | ||
| flangia cieca | ||
| Fronte di sigillatura delle flange | Rf con rivestimento seghettato | |
| FF con 3 linee di galleggiamento | ||
| FF con i finis lisci | ||
| RTJ (Ring Joint Type) | ||
| FF con rivestimento seghettato | ||
| Rf con le linee di acqua |
| ø | D | b | g | m. | a | J* | h | K | Fori | l | Chilogrammo. |
| 1/2» | 88,9 | 11,1 | 34,9 | 30,2 | 21,3 | 15,7 | 47,6 | 60,3 | 4 | 15,9 | 0.500 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 26,7 | 20,8 | 52,4 | 69,8 | 4 | 15,9 | 0.700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 33,5 | 26,7 | 55,6 | 79,4 | 4 | 15,9 | 1.100 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 42,2 | 35,1 | 57,1 | 88,9 | 4 | 15,9 | 1.500 |
| 1 1/2» | 127,0 | 17,5 | 73,0 | 65,1 | 48,3 | 40,9 | 61,9 | 98,4 | 4 | 15,9 | 1.800 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 60,3 | 52,6 | 63,5 | 120,6 | 4 | 19,0 | 2.700 |
| 2 1/2» | 177,8 | 22,2 | 104,8 | 90,5 | 73,1 | 62,7 | 69,8 | 139,7 | 4 | 19,0 | 4.400 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 88,9 | 78,0 | 69,8 | 152,4 | 4 | 19,0 | 5.200 |
| 3 1/2» | 215,9 | 23,8 | 139,7 | 122,2 | 101,6 | 90,2 | 71,4 | 177,8 | 8 | 19,0 | 6.400 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 114,3 | 102,4 | 76,2 | 190,5 | 8 | 19,0 | 7.500 |
| 5" | 254,0 | 23,8 | 185,7 | 163,5 | 141,2 | 128,3 | 88,9 | 215,9 | 8 | 22,2 | 9.200 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 168,4 | 154,2 | 88,9 | 241,3 | 8 | 22,2 | 11.000 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 219,1 | 202,7 | 101,6 | 298,4 | 8 | 22,2 | 18.300 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 273,0 | 254,5 | 101,6 | 361,9 | 12 | 25,4 | 25.000 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 323,8 | 304,8 | 114,3 | 431,8 | 12 | 25,4 | 39.000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 355,6 | 336,5 | 127,0 | 476,2 | 12 | 28,6 | 51.000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 406,4 | 387,3 | 127,0 | 539,7 | 16 | 28,6 | 60.000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 457,2 | 438,1 | 139,7 | 577,8 | 16 | 31,7 | 71.000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 508,0 | 488,9 | 144,5 | 635,0 | 20 | 31,7 | 88.000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 558,8 | 539,7 | 149,2 | 692,1 | 20 | 34,9 | 102.000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 609,6 | 590,5 | 152,4 | 749,3 | 20 | 34,9 | 119.000 |
| Diam. normale del tubo. | O.D. Flange | Thk. Del min della flangia | Diam. di Hub |
Diametro del fronte alzato | Lunghezza Hub.Y | Lunghezza del filo | Diam. di Bolt Cerchio |
Diam. di Bolt Fori |
Numero dei bulloni |
Diam. di Bulloni (pollice) |
Chilogrammo | Libbra | |
| pollice | dn | O | C | X | G | Y | T | Poiché | Il BH | BN | Il BD | ||
| 1/2» | 15 | 89,00 | 11,20 | 30,20 | 35,10 | 15,70 | 15,70 | 60,50 | 15,80 | 4 | 1/2» | 0,4 | 0,9 |
| 3/4" | 20 | 98,50 | 12,70 | 38,10 | 42,90 | 15,70 | 15,70 | 69,90 | 15,80 | 4 | 1/2» | 0,7 | 1,5 |
| 1" | 25 | 108,00 | 14,20 | 49,30 | 50,80 | 17,50 | 17,50 | 79,30 | 15,80 | 4 | 1/2» | 0,8 | 1,8 |
| 1-1/4» | 32 | 117,50 | 15,70 | 58,70 | 63,50 | 20,60 | 20,60 | 88,90 | 15,80 | 4 | 1/2» | 1,2 | 2,6 |
| 1-1/2» | 40 | 127,00 | 17,50 | 65,00 | 73,20 | 22,40 | 22,40 | 98,60 | 15,80 | 4 | 1/2» | 1,5 | 3,3 |
| 2" | 50 | 152,50 | 19,10 | 77,70 | 91,90 | 25,40 | 25,40 | 120,70 | 19,10 | 4 | 5/8" | 2,3 | 5,1 |
| 2-1/2» | 65 | 178,00 | 22,40 | 90,40 | 104,60 | 28,40 | 28,40 | 139,70 | 19,10 | 4 | 5/8" | 3,7 | 8,1 |
| 3" | 80 | 190,50 | 23,90 | 108,00 | 127,00 | 30,20 | 30,20 | 152,40 | 19,10 | 4 | 5/8" | 4,1 | 9 |
| 3-1/2» | 90 | 216,00 | 23,90 | 122,20 | 139,70 | 31,80 | 31,80 | 177,80 | 19,10 | 8 | 5/8" | 5,1 | 11,2 |
| 4" | 100 | 228,50 | 23,90 | 134,90 | 157,20 | 33,30 | 33,30 | 190,50 | 19,10 | 8 | 5/8" | 5,9 | 13 |
| 5" | 125 | 254,00 | 23,90 | 163,60 | 185,70 | 36,60 | 36,60 | 215,90 | 22,40 | 8 | 3/4" | 7 | 15,4 |
| 6" | 150 | 279,50 | 25,40 | 192,00 | 215,90 | 39,60 | 39,60 | 241,30 | 22,40 | 8 | 3/4" | 8,4 | 18,5 |
| 8" | 200 | 343,00 | 28,40 | 246,10 | 269,70 | 44,50 | 44,50 | 298,50 | 22,40 | 8 | 3/4" | 13 | 28,6 |
| 10" | 250 | 406,50 | 30,20 | 304,80 | 323,90 | 49,30 | 49,30 | 362,00 | 25,40 | 12 | 7/8" | 18 | 39,5 |
| 12" | 300 | 482,50 | 31,80 | 365,30 | 381,00 | 55,60 | 55,60 | 431,80 | 25,40 | 12 | 7/8" | 29 | 64 |
| 14" | 350 | 533,50 | 35,10 | 400,10 | 412,80 | 57,20 | 57,20 | 476,30 | 28,50 | 12 | 1" | 39 | 86 |
| 16" | 400 | 597,00 | 36,60 | 457,20 | 469,90 | 63,50 | 63,50 | 539,80 | 28,50 | 16 | 1" | 47 | 103 |
| 18" | 450 | 635,00 | 39,60 | 505,00 | 533,40 | 68,30 | 68,30 | 577,90 | 31,80 | 16 | 1 1/8" | 57 | 126 |
| 20" | 500 | 698,50 | 42,90 | 558,80 | 584,20 | 73,20 | 73,20 | 635,00 | 31,80 | 20 | 1 1/8" | 76 | 167 |
| 24" | 600 | 813,00 | 47,80 | 663,40 | 692,20 | 82,60 | 82,60 | 749,30 | 35,10 | 20 | 1 1/4" | 97 | 214 |
