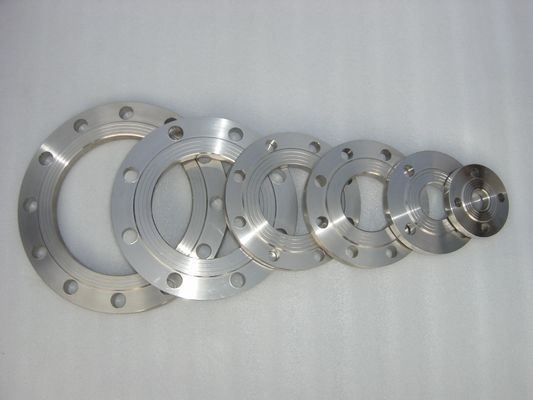

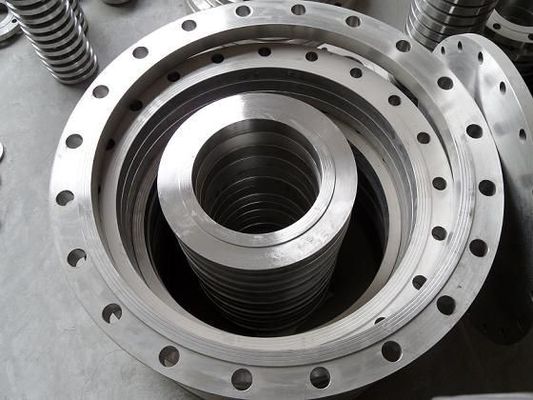

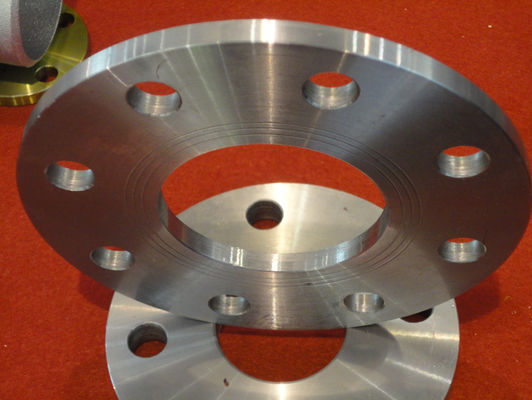

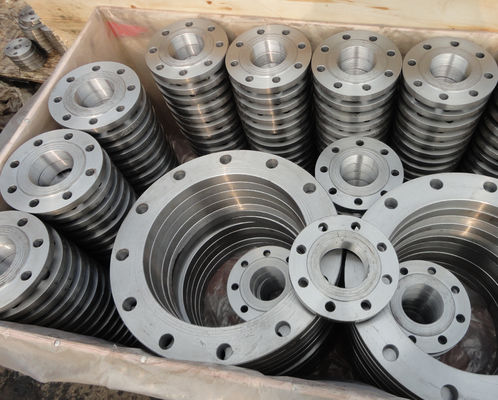

BS10 piano flangia flangia di piatto del tubo dell'ANSI B16.5 BS10 di ASME B16.47

Grande immagine : BS10 piano flangia flangia di piatto del tubo dell'ANSI B16.5 BS10 di ASME B16.47

Dettagli:

Luogo di origine:	La Cina
Marca:	XF
Certificazione:	ISO,PED,,ADW2000
Numero di modello:	1/2» - 48"

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1Ton
Prezzo:	NEGOCIATION
Imballaggi particolari:	GIOCHI I CASI DI LEGNO, PALLET, o come richiesta di cusomers
Tempi di consegna:	30days
Termini di pagamento:	L/C, D/P, T/T
Capacità di alimentazione:	10000TONS Al MESE

Contatto

BS10 piano flangia flangia di piatto del tubo dell'ANSI B16.5 BS10 di ASME B16.47

descrizione

tipo:	Le BS 10 flangiano	Dimensione:	½» (15 N.B.:) 48 a ″ (1200NB)
Le BS:	BS4504, BS4504, BS1560, BS10	Ricoprire/trattamento di superficie:	La pittura antiruggine, lubrifica la pittura nera, la immersione placcata, fredda e calda gialla del
Tipo del fronte della flangia:	Il fronte piano (FF), alza il fronte (rf), Ring Joint (RJT)	Materiale:	Acciaio al carbonio P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 3
Uso/applicazioni:	Giacimento di petrolio, al largo, sistema a acqua, costruzione navale, gas naturale, Electric Power,
Evidenziare:	Flange piane BS10 , Flangia della tavola e di ASME B16.47 bs10 , Flangia di piatto del tubo di B16.5 BS10

Le flange piane delle BS 10, ASME B16.47/ANSI B16.5 BS 10 flangia, flange di piatto delle BS 10

Le BS 4504 sono una norma britannica per le flange che sono usate insieme con i tubi, le valvole ed i montaggi. Le flange hanno prodotto secondo le BS standard 4504 sono PN designato. Per norma, le leghe differenti quale l'acciaio, il ghisa e la lega di rame hanno potuto essere o usata fabbricare le BS 4504 flangia. Il PN per la flangia forgiata delle BS 4504, che è un acronimo per le gamme di Nominale di pressione fra il PN 2,5 - il PN 40. Considerando che le flange sono prodotte con la dimensione che varia fino a DN4000. Oltre alle dimensioni della flangia pn10 delle BS 4504, le BS 4504 inoltre specificano altri parametri quali le dimensioni, le tolleranze, i rivestimenti, l'infilatura, la marcatura ed i materiali del bullone per serrarsi. Inoltre, la norma inoltre prende nei materiali della flangia di considerazione con le valutazioni collegate temperatura/di pressione

Le BS 4504 flangiano

Dimensioni delle flange delle BS 4504

Norme delle flange delle BS 4504

Produttore delle flange di acciaio inossidabile delle BS 4504, fornitore delle flange del acciaio al carbonio delle BS 4504

Simile alle norme di JIS e di BACCANO, la valutazione di classe di pressione per le BS 4504 pn16 flangia gamme da classe 150 per classificare 2500. Nelle istanze dove le proprietà aggiunte di resistenza della corrosione sono richieste, i compratori possono ordinare per ottenere la superficie di queste flange trattata. Alcuni dei rivestimenti più popolari comprendono la galvanizzazione della immersione calda, il rivestimento antiruggine ed il rivestimento dello zinco. Generalmente trattare la superficie delle BS 4504 che PN16 flangia ad un processo della galvanizzazione della immersione calda dà il risultato molto migliore in termini di caratteristiche di resistenza di longevità, della prestazione come pure della corrosione

Indice

Le specifiche tracciano una carta di delle flange delle BS 4504

Le BS 4504 flangiano grafico di dimensione	″ di 1/2 (15 N.B.:) 48 a ″ (1200NB) DN10~DN5000
Norme delle flange delle BS 4504	ANSI/ASME B16.5, B16.47 la serie A & la B, B16.48, BS4504, BS 10, EN-1092, il BACCANO, ANSI flangia, ASME flangia, flange delle BS, le flange di BACCANO, le flange dell'en, la flangia del GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
En	6Bar 10Bar 16Bar 25Bar 40Bar
ANSI di valutazione di pressione delle flange delle BS 4504	Classe 150 libbre, 300 libbre, 600 libbre, 900 libbre, 1500 libbre, 2500 libbre
Le BS 4504 flangiano calcolo di pressione nel BACCANO	6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
Certificati di prova	En 10204/3.1B Le materie prime certificano Relazione sull'esperimento 100% della radiografia Rapporto d'ispezione dei terzi, ecc
Rivestimento	La pittura nera dell'olio, pittura antiruggine, zinca la immersione trasparente, fredda e calda placcata e gialla galvanizzata
La maggior parte dei tipi comuni di flange delle BS 4504	forgiato/infilato/ha avvitato/piatto
Tecnica di produzione	forgiato, trattato termicamente e lavorato
Colleghi il tipo tipo del fronte della flangia	Fronte alzato (rf), Ring Type Joint (RTJ), fronte piano (FF), grande fronte del giunto e) LMF (Maschio-femminile (LJF), piccolo Maschio-femminile (SMF), piccola lingua, grande lingua & scanalatura, scanalatura
Progettazione speciale	Secondo il vostro disegno Asse, ANSI, le BS, BACCANO e JIS 15 N.B.: (″ di 1/2) a 200 N.B.: (″ 8) Uguale e configurazioni di riduzione
Origine	Europa indiana/ad ovest/Giappone/U.S.A./coreano
Produttore di	BACCANO dell'ANSI, GOST, JIS, UNI, le BS, AS2129, AWWA, en, SABS, NFE ecc. Le BS 4504 flangiano: - Flangia delle BS, flangia dell'en, flangia di api 6A, flangia dell'ANSI, flangia di ASME, flangia di BACCANO, EN1092-1 flangia, flangia di UNI, flangia di JIS/KS, BS4504 flangia, flangia di GB, Flangia di AWWA C207, flangia del GOST, flangia di PSI B.S: BS4504, BS3293, BS1560, BS10 Asse 2129: Tabella D; Tabella E; Tabella H Serie A dell'ANSI B16.5, dell'ANSI B16.47 & B, MSS SP44, asa, API-605, AWWA, disegni su ordinazione ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Norma americana (ANSI) Tedesco (BACCANO) Norma britannica (BS) BACCANO: BACCANO 2527, BACCANO 2566, BACCANO 2573, BACCANO 2576, BACCANO 2641, BACCANO 2642, BACCANO 2655, BACCANO 2656, BACCANO 2627, BACCANO 2628, BACCANO 2629, BACCANO 2631, BACCANO 2632, BACCANO 2633, BACCANO 2634, BACCANO 2635, BACCANO 2636, BACCANO 2637, BACCANO 2638 flange delle BS 4504 L'altra norma: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276
Prova	Spettrografo a lettura diretta, macchina di prove idrostatica, rivelatore dei raggi x, rivelatore trasonic del difetto di UI, rivelatore della particella magnetica
Attrezzatura	Macchina della stampa, macchina piegatubi, spingente macchina, macchina di smussatura elettrica, macchina dibrillamento ecc

Materiale disponibile delle flange delle BS 4504

Acciaio al carbonio	ASTM A105 ASME SA105 BACCANO 1,0402 BACCANO 1,0460 BACCANO 1,0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Alto CS ASTM A694 del rendimento
Acciaio inossidabile	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Acciaio legato	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Rame	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, ecc
Nichel di rame	Nichel di rame 90/10 (C70600), nichel 70/30 (C71500), UNS C71640 di Cupro
Ottone	3602 / 2604/H59/H62/ecc.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (no. N04400), Monel 500 (no. N05500 di UNS di UNS)
Lega 20	Lega di Carpenter® 20, lega 20Cb-3
Di alluminio	5052 /6061/ 6063/2017/7075/ecc.
Nichel	Nichel 200, nichel 201
Duplex	S31803 / S32205 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61
Duplex eccellente	S32750 / S32760 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Smo	SMO 254/6Mo, UNS S31254, BACCANO 1,4547
Nimonic	Nimonic 75, Nimonic 80A, Nimonic 90
L'altro materiale	Bronzo della latta, bronzo di Alumunum, bronzo del cavo
Titanio	ASTM B381 gr. di titanio 1 ASTM B381 gr. di titanio 2 ASTM B381 gr. di titanio 4 ASTM B381 gr. di titanio 5 ASTM B381 gr. di titanio 7

Di riserva le un'estesa gamma delle BS 4504 flangiano, produttore delle flange dell'estensore PN16 delle BS 4504

Dimensioni delle flange delle BS 4504

DN	D	C1	C2	H1	H2	H3	R		N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	–	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	–	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	–	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	–	1115	5
1200	1485	98	48	–	130	30	12	1220,0	1260	–	–	1330	5
1400	1685	–	52	–	145	30	12	1420,0	1465	–	–	1530	5
1600	1930	–	58	–	160	35	12	1620,0	1668	–	–	1750	5
DN	D	C1	C2	H1	H2	H3	R		N1	N2	B1	d1	f1
