Dettagli:
|
dimensione: | ″ di 1/2 (15 N.B.:) 48 a ″ (1200NB) DN10~DN5000 | Norme: | ANSI/ASME B16.5, B16.47 la serie A & la B, B16.48, BS4504, BS 10, EN-1092, il BACCANO, ANSI flangia, |
---|---|---|---|
Pressione: | Classe 150 libbre, 300 libbre, 600 libbre, 900 libbre, 1500 libbre, 2500 libbre | Rivestimento: | La pittura nera dell'olio, pittura antiruggine, zinca la immersione trasparente, fredda e calda plac |
Colleghi il tipo tipo del fronte della flangia: | Fronte alzato (rf), Ring Type Joint (RTJ), fronte piano (FF), grande fronte del giunto e) LMF (Masch | acciaio al carbonio: | ASTM A105 ASME SA105 |
Acciaio inossidabile: | ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L | Imballaggio: | Non sottoponga a fumigazione o non sottoponga a fumigazione il compensato/il pallet o cassa a fumiga |
Evidenziare: | Flangia di piatto cieca di DN10 DN5000 B16.47,Flangia della classe b di awwa DN5000,DN5000 classe B della flangia AWWA C207 |
Il AWWA corrisponde agli impianti che di American Water l'associazione è un comitato tecnico e senza scopo di lucro, quello identifica ed unifica i requisiti importanti dei sistemi dell'acquedotto. Gli utenti prominenti delle dimensioni delle flange di AWWA C207 comprendono la conduttura di Waterworks, dell'acqua di scarico, dei residui come pure della pianta. Poiché queste flange sono utilizzate nelle reti di tubazioni di pressione bassa, le flange della classe f di awwa c207 è una norma che risulta essere un'efficace soluzione di riduzione dei costi, rispetto o all'ANSI o ASME ha forgiato le flange. Queste dimensioni della flangia di awwa c207 sono state progettate per uso nelle industrie quali petrolio, vapore, o le applicazioni chimiche.

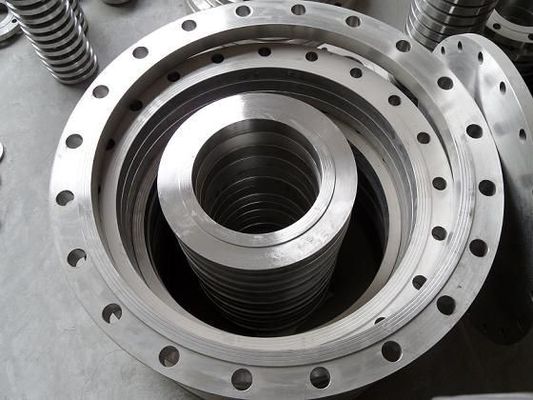

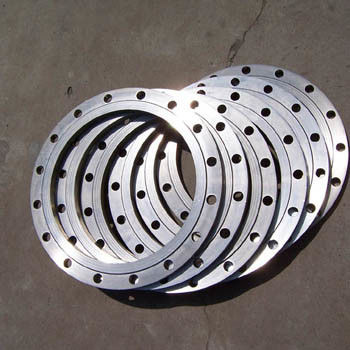

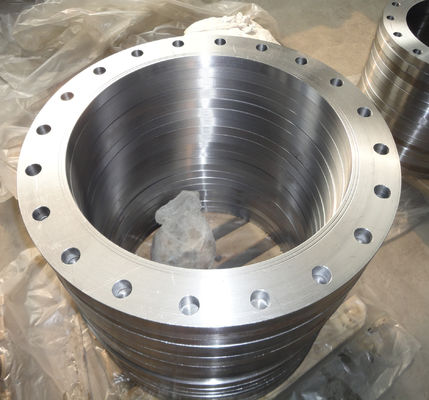

Flange di AWWA C207
AWWA C207 flangia dimensioni
AWWA C207 flangia norme
Le norme di AWWA forniscono il tubo d'acciaio di awwa c207 flangia proprietà che sono intese per essere usate per acqua potabile soltanto. Per esempio, le valutazioni della flangia di AWWA è applicabili soltanto alla temperatura atmosferica. Le norme di AWWA riguardano le classi che sono segnate come B, la D, E, F. della flangia da tutte queste classi, il collegamento comunemente usato è classe il D. contrariamente all'ANSI, le dimensioni nominali del tubo per le gamme della flangia cieca della classe d di awwa c207 fra 3 pollici a circa 144 pollici. A differenza della norma dell'ANSI che comprende tutti i tipi di flange, la norma di AWWA comprende soltanto i seguenti tipi di flangia dell'anello delle flange cioè –, di tipo flangia del hub, di flangia cieca e di flange infilate del ferro.
AWWA C207 flangia grafico di dimensione | ″ di 1/2 (15 N.B.:) 48 a ″ (1200NB) DN10~DN5000 |
---|---|
AWWA C207 flangia norme | ANSI/ASME B16.5, B16.47 la serie A & la B, B16.48, BS4504, BS 10, EN-1092, il BACCANO, ANSI flangia, ASME flangia, flange delle BS, le flange di BACCANO, le flange dell'en, la flangia del GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
En | 6Bar 10Bar 16Bar 25Bar 40Bar |
AWWA C207 flangia ANSI di valutazione di pressione | Classe 150 libbre, 300 libbre, 600 libbre, 900 libbre, 1500 libbre, 2500 libbre |
AWWA C207 flangia calcolo di pressione nel BACCANO | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64 |
JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
Certificati di prova | En 10204/3.1B Le materie prime certificano Relazione sull'esperimento 100% della radiografia Rapporto d'ispezione dei terzi, ecc |
Rivestimento | La pittura nera dell'olio, pittura antiruggine, zinca la immersione trasparente, fredda e calda placcata e gialla galvanizzata |
La maggior parte dei tipi comuni di flange di AWWA C207 | forgiato/infilato/ha avvitato/piatto |
Tecnica di produzione |
|
Colleghi il tipo tipo del fronte della flangia | Fronte alzato (rf), Ring Type Joint (RTJ), fronte piano (FF), grande fronte del giunto e) LMF (Maschio-femminile (LJF), piccolo Maschio-femminile (SMF), piccola lingua, grande lingua & scanalatura, scanalatura |
Progettazione speciale | Secondo il vostro disegno
Asse, ANSI, le BS, BACCANO e JIS |
Origine | Europa indiana/ad ovest/Giappone/U.S.A./coreano |
Produttore di | BACCANO dell'ANSI, GOST, JIS, UNI, le BS, AS2129, AWWA, en, SABS, NFE ecc. Flange di AWWA C207: - Flangia delle BS, flangia dell'en, flangia di api 6A, flangia dell'ANSI, flangia di ASME, flangia di BACCANO, EN1092-1 flangia, flangia di UNI, flangia di JIS/KS, BS4504 flangia, flangia di GB, Flangia di AWWA C207, flangia del GOST, flangia di PSI
|
Prova | Spettrografo a lettura diretta, macchina di prove idrostatica, rivelatore dei raggi x, rivelatore trasonic del difetto di UI, rivelatore della particella magnetica |
Attrezzatura | Macchina della stampa, macchina piegatubi, spingente macchina, macchina di smussatura elettrica, macchina dibrillamento ecc |
Dimensione di Nom | Spessore | Perforazione | Peso | ||||||
OD | Mocassino | Cieco | Foro | Circonferenza del bullone | Diametro del foro | No. fori | Mocassino | Cieco | |
T | T | B | C | ||||||
4 | 10,00 | 1,130 | 1,130 | 4,57 | 7,88 | 0,875 | 8 | 18 | 25 |
5 | 11,00 | 1,210 | 1,210 | 5,66 | 9,25 | 0,875 | 8 | 22 | 33 |
6 | 12,50 | 1,310 | 1,310 | 6,73 | 10,62 | 0,875 | 12 | 30 | 46 |
8 | 15,00 | 1,310 | 1,310 | 8,73 | 13,00 | 1,000 | 12 | 40 | 66 |
10 | 17,50 | 1,500 | 1,500 | 10,88 | 15,25 | 1,125 | 16 | 56 | 102 |
12 | 20,50 | 1,630 | 1,630 | 12,88 | 17,75 | 1,250 | 16 | 83 | 152 |
14 | 23,00 | 1,940 | 1,940 | 14,19 | 20,25 | 1,250 | 20 | 128 | 228 |
16 | 25,50 | 2,140 | 2,140 | 16,19 | 22,50 | 1,375 | 20 | 167 | 310 |
18 | 28,00 | 2,250 | 2,250 | 18,19 | 24,75 | 1,375 | 24 | 204 | 392 |
20 | 30,50 | 2,330 | 2,330 | 20,19 | 27,00 | 1,375 | 24 | 247 | 482 |
22 | 33,00 | 2,500 | 2,500 | 22,19 | 29,25 | 1,375 | 24 | 307 | 606 |
24 | 36,00 | 2,690 | 2,690 | 24,19 | 32,00 | 1,625 | 24 | 388 | 776 |
26 | 38,25 | 3,000 | 3,000 | 26,19 | 34,50 | 1,875 | 28 | 451 | 977 |
28 | 40,75 | 3,130 | 3,130 | 28,19 | 37,00 | 1,875 | 28 | 532 | 1156 |
30 | 43,00 | 3,150 | 3,166 | 30,19 | 39,25 | 1,875 | 28 | 586 | 1303 |
32 | 45,25 | 3,250 | 3,332 | 32,19 | 41,50 | 1,875 | 28 | 657 | 1518 |
34 | 47,50 | 3,380 | 3,475 | 34,19 | 43,50 | 1,875 | 28 | 741 | 1745 |
36 | 50,00 | 3,460 | 3,671 | 36,19 | 46,00 | 2,125 | 32 | 802 | 2042 |
38 | 52,25 | 3,500 | 3,815 | 38,19 | 48,00 | 2,125 | 32 | 874 | 2317 |
40 | 54,25 | 3,630 | 3,982 | 40,19 | 50,25 | 2,125 | 36 | 937 | 2608 |
42 | 57,00 | 3,810 | 4,171 | 42,19 | 52,75 | 2,125 | 36 | 1103 | 3015 |
44 | 59,25 | 4,000 | 4,338 | 44,19 | 55,00 | 2,125 | 36 | 1237 | 3388 |
46 | 61,50 | 4,130 | 4,505 | 46,19 | 57,25 | 2,125 | 40 | 1344 | 3791 |
48 | 65,00 | 4,500 | 4,781 | 48,19 | 60,75 | 2,125 | 40 | 1718 | 4494 |
