DN20 DN150 alla flangia del GOST 33259 SCRIVERE 01 02 05 la flangia a macchina del GOST 12821 del GOST 12820

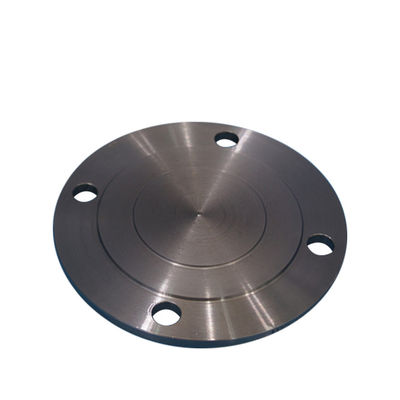

Grande immagine : DN20 DN150 alla flangia del GOST 33259 SCRIVERE 01 02 05 la flangia a macchina del GOST 12821 del GOST 12820

Dettagli:

Luogo di origine:	La Cina
Marca:	XF
Certificazione:	ISO,TUV,CE
Numero di modello:	GOST 33295 ГОСТ12820 ГОСТ12821

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 tonnellate
Imballaggi particolari:	cassa e pallet del compensato
Tempi di consegna:	30-40 giorni
Termini di pagamento:	L/C, D/P, T/T
Capacità di alimentazione:	3000 tonnellate/mese

Contatto

DN20 DN150 alla flangia del GOST 33259 SCRIVERE 01 02 05 la flangia a macchina del GOST 12821 del GOST 12820

descrizione

Materiale:

acciaio al carbonio ed acciaio inossidabile

Collor:

olio leggero

Pressione:

PN6-100

tipo:

TYPE01 05 11

Evidenziare:

DN150 flangia del GOST 33259

DN20 GOST 12820 della flangia 05

SCRIVA 01 la flangia a macchina del GOST 12821

IL GOST DELLA FLANGIA 33259 TYPE01, SCRIVE 02 A MACCHINA, SCRIVE 05 ГОСТ A MACCHINA 12820 ГОСТ 12821 PN06 PN10 PN10 PN16 PN25 PN40

NORMA

Tipo

Pressione

Materiale

dimensione

Processo

Superficie

trattamento

GOST33259

GOST12820

GOST12821

COSÌ, CIECHI, WN

PN06, PN10, PN16,

PN25, PN40, PN64,

PN100,

acciaio al carbonio

acciaio inossidabile

DN15-DN3000

HA FORGIATO, FORGIANDO

Olio leggero

Dettagli della flangia:

FLANGIA DI PIATTO, FLANGIA CIECA, FLANGIA DI SALDATURA DEL COLLO

ГОСТ 12820, ГОСТ12821

PN06-PN160

........

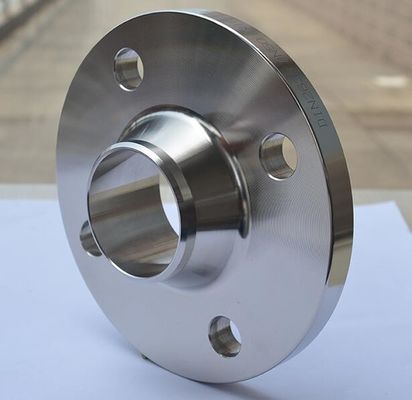

DN20 DN150 alla flangia del GOST 33259 SCRIVERE 01 02 05 la flangia a macchina del GOST 12821 del GOST 12820 0

ГОСТ 12820 PN06-PN25

2. Ряду стандарта ГОСТ 33259-2015 del должны соответствовать 1 del с уплотнительной поверхностью исполнения B (уплотнительный выступ) di Толщина и масса плоских приварных фланцев (тип 01). Значения основных параметров приведены в таблице 1,2.

2. Lo spessore e la massa delle flange normali (tipo 01) con la superficie di tenuta B (fronte alzato) devono aderire alla prima fila del GOST 33259-2015 requisiti standard. I valori dei parametri principali sono indicati in tabella 1,2

Dy/Dn	ØD	ØD1	ØD2	Ødв/ Ødin	b	h	c1	Отв di Ød. / Fori di Ød	Кол-во отв. /numero dei fori n	Масса, кг/peso specifico, chilogrammo
PN = 0,1 e 0,25 MPa (1 e 2,5 kg/cm2)
10	75	50	35	15	10	2	2	11	4	0,25
15	80	55	40	19						0,29
20	90	65	50	26	12					0,45
25	100	75	60	33			3			0,55
32	120	90	70	39				14		0,79
40	130	100	80	46	13	3				0,95
50	140	110	90	59						1,04
65	160	130	100	78	14		4			1,39
80	185	150	128	91				18		1,84
100	205	170	148	110						2,14
125	235	200	178	135	16				8	2,60
150	260	225	202	154						3,61
Dy/Dn	ØD	ØD1	ØD2	Ødв/ Ødin	b	h	c1	Отв di Ød. / Fori di Ød	Кол-во отв. /numero dei fori n	Масса, кг/peso specifico, chilogrammo
200	315	280	258	222	18	3	4	18	8	4,73
250	370	335	312	273	21		6		12	6,95
300	435	395	365	325	22	4		22		9,33
350	485	445	415	377			7			10,45
400	535	495	465	426					16	11,64
450	590	550	520	480	24					14,60
500	640	600	570	530						16,01
600	755	705	670	630	25	5		26	20	21,35
700	860	810	840	720	26		9		24	29,20
800	975	920	880	820				30		36,63
900	920	1050	980	920	28					44,20
1000	1175	1120	1080	1020	30		10		28	52,58
1200	1375	1320	1280	1220					32	62,36
1400	1575	1520	1480	1420	32			30	36	77,60
1600	1785	1730	1690	1620					40	94,30
1800	1985	1930	1890	1820	35				44	117,00
2000	2190	2130	2090	2020					48	133,00
2200	2405	2340	2295	2220	42	6		33	52	190,00
2400	2605	2540	2495	2420	47				56	237,00
	PN = 0,6 MPa (6 kg/cm2)
10	75	50	35	15	12	2	2	11	4	0,31
15	80	55	40	19						0,33
20	90	65	50	26	14					0,53
25	100	75	60	33			3			0,64
32	120	90	70	39	15			14		1,01
40	130	100	80	46	16	3				1,21
50	140	110	90	59						1,33
65	160	130	100	78			4			1,63
80	185	150	128	91	18			18		2,44
100	205	170	148	110						2,85
125	235	200	178	135	20				8	3,88
150	260	225	202	161						4,39
200	315	280	258	222	22					5,89
250	370	335	312	273	23		6		12	7,67
300	435	395	365	325	24	4		22		10,28
350	485	445	415	377	26		7			12,58
400	535	495	465	426	28				16	15,20
450	590	550	520	480						17,30
500	640	600	570	530	29					19,72
600	755	705	670	630	30	5		26	20	26,24
700	860	810	775	720	32		9		24	36,68
800	975	920	880	820				30		46,14
900	1075	1020	980	920	34					55,10
1000	1175	1120	1080	1020	36		10		28	64,36
1200	1400	1340	1295	1220	39			33	32	99,03
1400	1620	1560	1510	1420	48				36	161,45
1600	1820	1760	1710	1620	53				40	203,05
1800	2045	1970	1920	1820	-			39	44
2000	2265	2180	2125	2020	-			45	48
	PN = 1,0 MPa (10 kg/cm2)
10	90	60	42	15	12	2	2	14	4	0,46
15	95	65	47	19						0,51
20	105	75	58	26	14					0,74
Dy/Dn	ØD	ØD1	ØD2	Ødв/ Ødin	b	h	c1	Отв di Ød. / Fori di Ød	Кол-во отв. /numero dei fori n	Масса, кг/peso specifico, chilogrammo
25	115	85	68	33	14	2	3	14	4	0,89
32	135	100	78	39	16			18		1,40
40	145	110	88	46	18	3				1,71
50	160	125	102	59						2,06
65	180	145	122	78	20		4			2,80
80	195	160	133	91						3,19
100	215	180	158	110	22				8	3,96
125	245	210	184	135	24					5,40
150	280	240	212	161				22		6,62
200	335	295	268	222						8,05
250	390	350	320	273	26		6		12	10,65
300	440	400	370	325	28	4				12,90
350	500	460	430	377			7		16	15,85
400	565	515	482	426	30			26	16	21,56
450	615	565	532	480					20	22,76
500	670	620	585	530	32					27,70
600	780	725	685	630	36	5		30		39,40
700	895	840	800	720	39		9		24	59,46
800	1010	950	905	820	42			33		79,16
900	1110	1050	1005	920	48				28	94,13
1000	1220	1160	1110	1020			10			118,43
1200	1455	1380	1330	1222	56			39	32	197,44
1400	1675	1590	1530	1420	65			45	36	278,92
1600	1915	1820	1750	1620	75			52	40	422,65
	PN = 1,6 MPa (16 kg/cm2)
10	90	60	42	15	14	2	2	14	4	0,54
15	95	65	47	19						0,61
20	105	75	58	26	16					0,86
25	115	85	68	33	18		3			1,17
32	135	100	78	39				18		1,58
40	145	110	88	46	20	3				1,96
50	160	125	102	59	22					2,58
65	180	145	122	78	24		4			3,42
80	195	160	133	91						3,71
100	215	180	158	110	26				8	4,73
125	245	210	184	135	28					6,38
150	280	240	212	161				22		7,81
200	335	295	268	222	30				12	10,10
250	405	355	320	273	31		6	26		14,49
300	460	410	370	325	32	4				17,78
350	520	470	430	377	34		7		16	22,88
400	580	525	482	426	38			30		31,00
450	640	585	532	480	42				20	39,64
500	710	650	585	530	48			33		57,01
600	840	770	685	630	50	5		39		80,03
700	910	840	800	720	52		9		24	84,21
800	1020	950	905	820	54					104,41
900	1120	1050	1005	920	59				28	128,6
1000	1255	1170	1110	1020	63		10	45		179,37
1200	1485	1390	1330	1220	76			52	32	297,78
	PN = 2,5 MPa (25 kg/cm2)
10	90	60	42	15	16	2	2	14	4	0,63
15	95	65	47	19						0,70
Dy/Dn	ØD	ØD1	ØD2	Ødв/ Ødin	b	h	c1	Отв di Ød. / Fori di Ød	Кол-во отв. /numero dei fori n	Масса, кг/peso specifico, chilogrammo
20	105	75	58	26	18	2	2	14	4	0,98
25	115	85	68	33			3			1,17
32	135	100	78	39	20			18		1,77
40	145	110	88	46	22	3				2,18
50	160	125	102	59	24					2,71
65	180	145	122	78			4		8	3,22
80	195	160	133	91	26					4,06
100	230	190	158	110	28			22		5,92
125	270	220	184	135	30			26		8,26
150	300	250	212	161						10,51
200	360	310	278	222	32				12	13,34
250	425	370	335	273	34		6	30		18,90
300	485	430	390	325	36	4			16	23,95
350	550	490	450	377	42		7	33		34,35
400	610	550	505	426	44					44,62
450	660	600	555	480	48				20	51,80
500	730	660	615	530	52			39		67,30
600	840	770	720	630	54	5				90,87
700	960	875	820	720	60		9	45	24	126,82
800	1075	990	930	820	68					181,43

Materiale
1) acciaio al carbonio Q234 CT20 20#
Antiruggine di superficie:
1 antiruggine di superficie: Olio leggero antiruggine
2 antiruggine di superficie: Galnavized (caldo immerso galvanizzato o elettro galvanizzato)

Colleghi il fronte (ГОСТ 12815):
Superficie 1: Rivestimento regolare
Superficie 2: Sprial ha dentellato
Superficie 3: Due o tre scanalature (linee di acqua)
(Face=RF sollevato, face=FF piano)

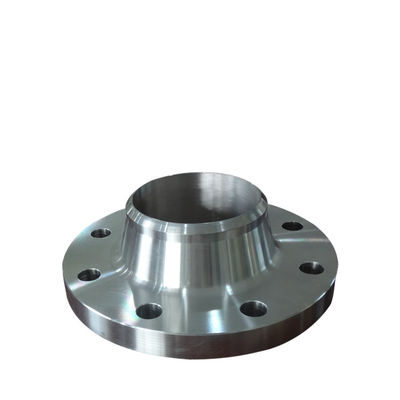

DN20 DN150 alla flangia del GOST 33259 SCRIVERE 01 02 05 la flangia a macchina del GOST 12821 del GOST 12820 3

Termini:
1) pagamento: L/C irrevocabile a vista o a T/T, D/P
2) porto della Cina della CATENA DELL'OROLOGIO di termine di consegna o il porto del compratore del CIF
3) imballare: Pallet/cassa del compensato

DN20 DN150 alla flangia del GOST 33259 SCRIVERE 01 02 05 la flangia a macchina del GOST 12821 del GOST 12820 4

Contatto:

Capo vendite: Grace Zhang

FLANGIA DI HEBEI XINFENG ED ACCESSORIO PER TUBI AD ALTA PRESSIONE CO., SRL.

Aggiunga.: Contea di Mencun, città di Cangzhou, provincia di Hebei, Cina 061400

Cellulare: 86 18031772015 (wechat, whatsapp)

Telefono: 86-317-6725755

Email: info4@hbxfgj.com

Skype: cangzhouzhangnan

FAQ:

1. Che cosa è il vostro MOQ?
Il nostro MOQ per ogni dimensione è normalmente 1ton. Se pensate è troppo, noi può discutere secondo il vostro requisito in dettaglio.
2. Potete offrire il campione libero?
Sì, possiamo fornire i campioni liberi di 150m - 200m.
3. Che cosa è il vostro termine di consegna?
Consegneremo in 30-45 giorni
4. Potete accettare i prodotti misti in un contenitore?
Sì, accettiamo di sicuro.
