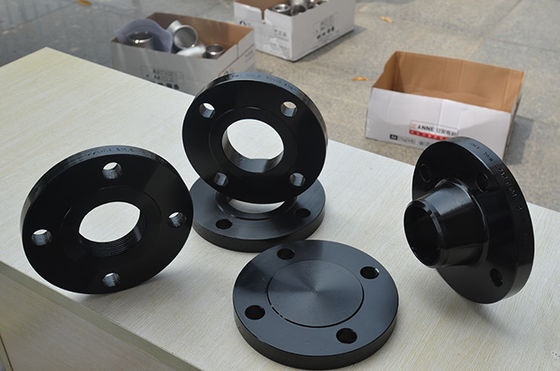

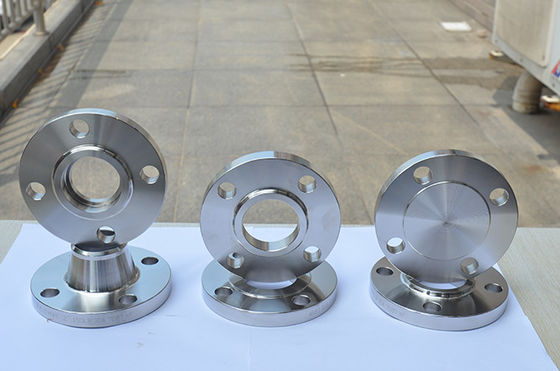

Slittamento d'acciaio forgiato dell'ANSI B16.47 dell'ANSI B16.5 della FLANGIA sul collo di Lap Joint Bind Socket Welding

Sono imbrogliati il tubo e poi sono saldati da sia all'interno che all'esterno per fornire la forza sufficiente e per impedire la perdita. Questa flangia è usata invece dei colli della saldatura da molti utenti a causa del suo più a basso costo ed anche del fatto che richiede meno accuratezza quando taglia il tubo alla lunghezza. Slittamento - i ons non sono utilizzati normalmente nelle applicazioni di alto-sforzo dovuto il collegamento basso della saldatura e del hub.

Inoltre conosciuto come una flangia del alto-hub o flangia affusolata del hub, le flange del saldatura-collo sono destinate per unirsi ad una rete di tubazioni tramite estremità-saldatura. Le flange del collo della saldatura sono preferite quando convogliare è conforme agli alti sforzi, alle alte pressioni o temperature sotto zero/elevate. Il collo, o il hub, contribuisce a trasmettere lo stress ambientale alla flangia con il tubo a cui è saldata. La transizione graduale di spessore dalla base del hub allo spessore della parete alla saldatura testa a testa fornisce il rinforzo importante della flangia. La turbolenza e l'erosione sono riduttore dovuto la dimensione alesata di corrispondenza del tubo e della flangia. Queste flange sono alesate per abbinare l'identificazione del tubo accoppiamento così là non è la restrizione di flusso.

Simile ad una flangia del mocassino nella progettazione, ma con un foro che è accecato per accettare il tubo. Il diametro del restante alesato è lo stesso del diametro interno del tubo. Una saldatura di raccordo intorno al hub della flangia ha attaccato la flangia al tubo. Una saldatura facoltativa di intervallo può applicarsi nelle alte applicazioni di sforzo. Il suo più grande uso è nei sistemi ad alta pressione quali le linee di vapore ed idrauliche.

Usato per le circostanze speciali con il loro vantaggio principale che è che possono essere attaccati al tubo senza saldatura. A volte una saldatura di guarnizione inoltre è usata insieme con il collegamento infilato. Sebbene disponibile nella maggior parte diin dimensione e della valutazione di pressione, infili le flange oggi sono utilizzati quasi esclusivamente nelle più piccole dimensioni del tubo. Le flange infilate non sono adatte a convoglio con gli spessori della parete sottili perché tagliare un filo sul tubo non è possibile.

Quasi identico ad una flangia del mocassino, ma ad avere un raggio all'intersezione del foro e del fronte della flangia per accomodare un'estremità del troncone del rivestimento. Queste flange imbrogliano il tubo ed altrimenti non sono saldate o non fissate a. La pressione di bullonatura è trasmessa alla guarnizione dalla pressione della flangia contro la parte posteriore del rivestimento del tubo (troncone-fine). Il fronte sulle forme della troncone-fine il fronte della guarnizione della flangia. Le flange del giunto non hanno alzato i fronti e un singolo collegamento richiede sia la flangia del giunto che una troncone-fine del tubo. Sono usate il più bene dove le sezioni delle reti di tubazioni devono essere smantellate rapidamente e facilmente per ispezione o la sostituzione.

Le flange cieche non hanno un foro e sono usate per chiudere un'apertura della nave o della rete di tubazioni. La sua progettazione permette l'accesso facile alla nave o la rete di tubazioni per gli scopi di ispezione. Può essere fornita con o senza i hub all'opzione del produttore. In termini di caricamento interno del bullone e di pressione, le flange cieche, particolarmente nelle più grandi dimensioni, sono i tipi il più altamente sollecitati della flangia.
