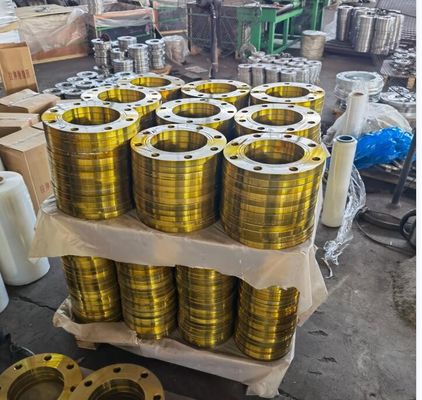

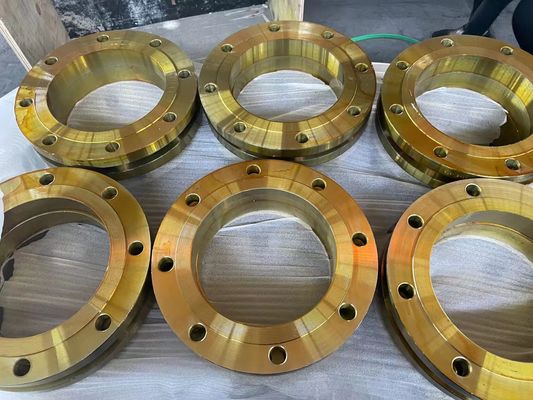

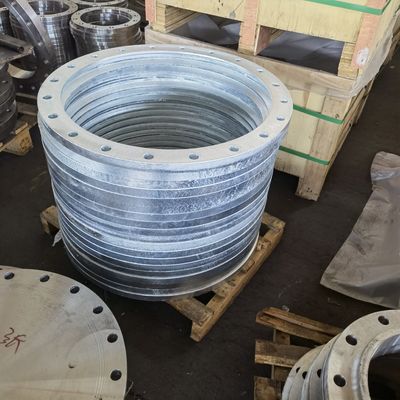

BS10 la TAVOLA la D H E-F ha forgiato la FLANGIA BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Grande immagine : BS10 la TAVOLA la D H E-F ha forgiato la FLANGIA BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Dettagli:

Luogo di origine:	La Cina
Marca:	XF
Certificazione:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
Numero di modello:	DN15-DN2000

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	USD 1-100 One PCS
Imballaggi particolari:	PLYWOODEN E PALLET
Tempi di consegna:	15-30DAYS
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione:	2000TONS UN MESE

Contatto

BS10 la TAVOLA la D H E-F ha forgiato la FLANGIA BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

descrizione

Metodo dei prodotti:	Forgiato	Norma:	BS4504
Pressione:	PN6, PN10; PN16; PN25; PN40; PN63; TAVOLA D, BS10 TAVOLA E DI PN100 BS10	Intervallo di grandezza:	DN15-DN2000
Tipo della flangia:	Placchi la flangia, i ciechi, slittamento sopra, saldanti il collo, flangia infilata	Materiale:	Acciaio al carbonio A105; C22.8; ST37.2; S235JR; acciaio inossidabile 304/304L; 316/316L;
Rivestimento:	Pittura nera, pittura gialla, galvanizzata galvanizzata e fredda calda ed olio	Imballaggio:	Casse o pallet degne del compensato di Seay
Evidenziare:	La TAVOLA H ha forgiato la FLANGIA BS 4504 , FLANGIA BS 4504 PN6 PN10 , BS10 FLANGIA PN160 DELLA TAVOLA D

DI BS4504 DI PIATTO PN10, PN16, SLIP CIECO FLANGIA SOPRA E FLANGIA SALDATA DEL COLLO CON LA IMMERSIONE CALDA GALVANIZZATA

Prodotto Introducting

Prodotto	Flange calde di acciaio da forgiare
Norma	BS4504
Tipo della flangia	PIATTO 101; 105 CIECHI; COLLO DI SALDATURA 111; 112 SLIP SOPRA; 113 BS10 TAVOLA INFILATA D, RACCONTO E, TAVOLA F, TAVOLA H
Intervallo di grandezza	DN10-DN2000
Pressione	PN6; PN10; PN16; PN25; PN40; PN63; PN100
Materiale	acciaio al carbonio A105; C22.8; ST37.2; S235JR; acciaio inossidabile 304/304L; 316/316L;
Imballaggio	casse o pallet degne seay del compensato

Prodotto: Flange calde di acciaio da forgiare

Norma: BS4504

Tipo della flangia: PIATTO 101; 105 CIECHI; COLLO DI SALDATURA 111; 112 SLIP SOPRA; 113 INFILATO

Intervallo di grandezza: DN10-DN2000

Pressione: PN6; PN10; PN16; PN25; PN40; PN63; PN100

Materiale: acciaio al carbonio A105; C22.8; ST37.2; S235JR; acciaio inossidabile 304/304L; 316/316L;

Imballaggio: casse o pallet degne seay del compensato

BS10 la TAVOLA la D H E-F ha forgiato la FLANGIA BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160 0

Dimensioni della flangia delle BS 10

Dimensioni della flangia delle BS 10 2Table D

Termine nominale	O.D di		Diametro di		Diametro di		No. di		Diametro di		Spessore
Dimensione del tubo	Tubo		Flangia		Circonferenza del bullone		Bolt		Bolt

1/2»		21,3		95,3		66,7		4		12,7		4,8
3/4"		26,7		101,6		73,0		4		12,7		4,8
1"		33,4		114,3		82,6		4		12,7		4,8
1 1/4"		42,2		120,7		87,6		4		12,7		6,4
1 1/2»		48,3		133,4		98,4		4		12,7		6,4
2"		60,3		152,4		114,3		4		15,9		7,9
2 1/2»		73,0		165,1		127,0		4		15,9		7,9
3"		88,9		184,2		146,1		4		15,9		9,5
3 1/2»		101,6		203,2		165,1		4		15,9		9,5
4"		114,3		215,9		177,8		4		15,9		9,5
5"		141,3		254,0		209,6		8		15,9		12,7
6"		168,3		279,4		228,6		8		15,9		12,7
7"		190,5		304,8		260,4		8		15,9		12,7
8"		219,1		336,6		292,1		8		15,9		12,7
9"		244,5		368,3		323,9		8		15,9		15,9
10"		273,0		406,4		355,6		8		19,1		15,9
12"		323,9		457,2		406,4		12		19,1		15,9
14"		355,6		527,1		469,9		12		22,2		19,1
16"		406,4		577,9		520,7		12		22,2		19,1
18"		457,2		641,4		584,2		12		22,2		22,2
20"		508,0		704,9		641,4		16		22,5		25,4
24"		609,6		825,5		755,7		16		25,4		28,6

Dimensioni della flangia della Tabella E delle BS 10

Termine nominale	Diametro di	Diametro di		No. di	Diametro di	Spessore
Dimensione del tubo	Flangia	Circonferenza del bullone		Bolt	Bolt
1/2»	95,3	66,7	4		12,7	6,4
3/4"	101,6	73,0	4		12,7	6,4
1"	114,3	82,6	4		12,7	7,1
1 1/4"	120,7	87,3	4		12,7	7,9
1 1/2»	133,4	98,4	4		12,7	8,7
2"	152,4	114,3	4		15,9	9,5
2 1/2»	165,1	127,0	4		15,9	10,3
3"	184,2	146,1	4		15,9	11,1
3 1/2»	203,2	165,1	8		15,9	11,9
4"	215,9	177,8	8		15,9	12,7
5"	254,0	209,6	8		15,9	14,3
6"	279,4	228,6	8		19,1	17,5
7"	304,8	260,4	8		19,1	19,1
8"	336,6	292,1	8		19,1	19,1
9"	368,3	323,9	12		19,1	20,6
10"	406,4	355,6	12		19,1	22,2
12"	457,2	406,4	12		22,2	25,4
14"	527,2	469,9	12		22,2	25,4
16"	577,9	520,7	12		22,2	25,4
18"	641,4	584,2	16		22,2	28,6
20"	704,9	647,4	16		22,2	31,8
24"	825,5	755,7	16		25,4	38,1

Dimensioni della flangia della Tabella F delle BS 10

Termine nominale	O.D. di		Diametro di		Diametro di		No. di		Diametro di		Spessore
Dimensione del tubo	Tubo		Flangia		Circonferenza del bullone		Bolt		Bolt
1/2»		21,3		95,3		66,7		4		12,7		9,5

3/4"		26,7		101,6		73,0		4		12,7		9,5
1"		33,4		120,7		87,3		4		15,9		9,5
1 1/4"		42,2		133,4		98,4		4		15,9		12,7
1 1/2»		48,3		139,7		104,8		4		15,9		12,7
2"		60,3		165,1		127,0		4		15,9		15,9
2 1/2»		73,0		184,2		146,1		8		15,9		15,9
3"		88,9		203,2		165,1		8		15,9		15,9
3 1/2»		101,6		215,9		177,8		8		15,9		19,1
4"		114,3		228,6		190,5		8		15,9		19,1
5"		141,3		279,4		235,0		8		19,1		22,2
6"		168,3		304,8		260,4		12		19,1		22,2
7"		190,3		336,6		292,1		12		19,1		22,2
8"		219,1		368,3		323,9		12		19,1		25,4
9"		244,5		406,4		355,6		12		22,2		25,4
10"		273,0		431,8		381,0		12		22,2		25,4
12"		323,0		489,0		438,2		16		22,2		28,6
14"		355,6		552,5		495,3		16		25,4		31,8
16"		406,4		609,6		552,5		20		25,4		31,8
18"		457,2		673,1		609,6		20		28,6		34,9
20"		508,0		736,6		673,1		24		28,6		38,1
24"		609,6		850,9		781,1		24		31,8		41,3

Dimensioni della flangia della Tabella H delle BS 10

Termine nominale	Diametro di		Diametro di		No. di		Diametro di		Spessore
Dimensione del tubo	Flangia		Circonferenza del bullone		Bolt		Bolt
1/2»		114,3		82,6		4		15,9		12,7
3/4"		114,3		82,6		4		15,9		12,7
1"		120,78		87,3		4		15,9		14,3
1 1/4"	133,4		98,4		4		15,9		17,5
1 1/2»		139,7		104,8		4		15,9		17,5
2"	165,1		127,0		4		15,9		19,1
2 1/2»		184,2		146,1		8		15,9		19,1
3"	203,2		165,1		8		15,9		22,2
3 1/2»		215,9		177,8		8		15,9		22,2
4"	228,6		190,5		8		15,9		25,4
5"		279,4		235,0		8		19,1		28,6
6"		304,8		260,4		12		19,1		28,6
7"		336,6		292,1		12		19,1		31,8
8"		368,3		323,9		12		19,1		31,8
9"		406,4		355,6		12		22,2		34,9
10"		431,8		381,0		12		22,2		34,9
12"		489,0		438,2		16		22,2		38,1
14"		552,5		495,3		16		25,4		41,3
16"		609,6		552,5		20		25,4		44,5
18"		673,1		609,6		20		28,6		47,6
20"		736,6		673,1		24		28,6		50,8
24"		850,9		781,1		24		31,8		57,2

Dimensioni delle flange delle BS 10 nel millimetro, dimensioni delle flange delle BS 10

FORO NOMINALE 15	DIAMETRO della FLANGIA nel millimetro	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	3 3/4"/95	2 5/8"/67	4	1/2»	9/16"/14	3/8"/10
Tabella E	3 3/4"/95	2 5/8"/67	4	1/2»	9/16"/14	3/8"/10
Tabella F	3 3/4"/95	2 5/8"/67	4	1/2»	9/16"/14	3/8"/10
Tabella H	4»/114 di 1/2	3 1/4"/83	4	5/8"	11/16"/17	»/13 di 1/2
Tabella J	4»/114 di 1/2	3 1/4"/83	4	5/8"	11/16"/17	5/8"/16
Tabella K	4»/114 di 1/2	3 1/4"/83	4	5/8"	11/16"/17	3/4"/19
FORO NOMINALE 20	DIAMETRO della FLANGIA nel millimetro	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	4"/102"	2 7/8"/73"	4	1/2»	9/16"/14"	3/8"/10"
Tabella E	4"/102"	2 7/8"/73"	4	1/2»	9/16"/14"	3/8"/10"
Tabella F	4"/102"	2 7/8"/73"	4	1/2»	9/16"/14"	3/8"/10"
Tabella H	4»/114" di 1/2	3 1/4"/83"	4	5/8"	11/16"/17"	»/13" di 1/2
Tabella J	4»/114" di 1/2	3 1/4"/83"	4	5/8"	11/16"/17"	5/8"/16"
Tabella K	4»/114" di 1/2	3 1/4"/83"	4	5/8"	11/16"/17"	3/4"/19"
FORO NOMINALE 25	DIAMETRO DELLA FLANGIA	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	4»/114 di 1/2	3 1/4"/83	4	1/2»	9/16"/14	3/8"/10
Tabella E	4»/114 di 1/2	3 1/4"/83	4	1/2»	9/16"/14	3/8"/10
Tabella F	4 3/4"/121	3 7/16"/87	4	5/8"	9/16"/14	3/8"/10
Tabella H	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	9/16"/14
Tabella J	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	3/4"/19
Tabella K	5"/127	3 3/4"/95	4	5/8"	11/16"/17	7/8"/22
FORO NOMINALE 32	DIAMETRO DELLA FLANGIA	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	4 3/4"/121	3 7/16"/87	4	1/2»	9/16"/14	»/13 di 1/2
Tabella E	4 3/4"/121	3 7/16"/87	4	1/2»	9/16"/14	»/13 di 1/2
Tabella F	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	»/13 di 1/2
Tabella H	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	11/16"/17
Tabella J	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	3/4"/19
Tabella K	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	7/8"/22
FORO NOMINALE 40	DIAMETRO DELLA FLANGIA	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	5 1/4"/133	3 7/8"/98	4	1/2»	9/16"/14	»/13 di 1/2
Tabella E	5 1/4"/133	3 7/8"/98	4	1/2»	9/16"/14	»/13 di 1/2
Tabella F	5»/140 di 1/2	4 1/8"/105	4	5/8"	11/16"/17	»/13 di 1/2
Tabella H	5»/140 di 1/2	4 1/8"/105	4	5/8"	11/16"/17	11/16"/17
Tabella J	5»/140 di 1/2	4 1/8"/105	4	5/8"	11/16"/17	7/8"/22
Tabella K	6"/152	4»/114 di 1/2	4	3/4"	7/8"/22	1"/25
FORO NOMINALE 50	DIAMETRO DELLA FLANGIA	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	6"/152	4»/114 di 1/2	4	5/8"	11/16"/17	9/16"/14
Tabella E	6"/152	4»/114 di 1/2	4	5/8"	11/16"/17	9/16"/14
Tabella F	6»/165 di 1/2	5"/127	4	5/8"	11/16"/17	5/8"/16
Tabella H	6»/165 di 1/2	5"/127	4	5/8"	11/16"/17	3/4"/19
Tabella J	6»/165 di 1/2	5"/127	4	3/4"	7/8"/22	1"/25
Tabella K	6»/165 di 1/2	5"/127	8	5/8"	11/16"/17	1"/25
FORO NOMINALE 65	DIAMETRO DELLA FLANGIA	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	6»/165 di 1/2	5"/127	4	5/8"	11/16"/17	9/16"/14
Tabella E	6»/165 di 1/2	5"/127	4	5/8"	11/16"/17	9/16"/14
Tabella F	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	5/8"/16
Tabella H	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	3/4"/19
Tabella J	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1"/25
Tabella K	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1 1/8"/29
FORO NOMINALE 80	DIAMETRO DELLA FLANGIA	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	8»/216 di 1/2	7"/178	4	5/8"	11/16"/17	11/16"/17
Tabella E	8»/216 di 1/2	7"/178	8	5/8"	11/16"/17	11/16"/17
Tabella F	9"/229	7»/191 di 1/2	8	5/8"	11/16"/17	3/4"/19
Tabella H	9"/229	7»/191 di 1/2	8	5/8"	11/16"/17	1"/25
Tabella J	9"/229	7»/191 di 1/2	8	3/4"	7/8"/22	1 3/8"/35
Tabella K	9»/241 di 1/2	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35
FORO NOMINALE 100	DIAMETRO DELLA FLANGIA	PCD	BULLONI	BOLTSIZE	DIMENSIONE DEL FORO	SPESSORE
Tabella D	8»/216 di 1/2	7"/178	4	5/8"	11/16"/17	11/16"/17
Tabella E	8»/216 di 1/2	7"/178	8	5/8"	11/16"/17	11/16"/17
Tabella F	9"/229	7»/191 di 1/2	8	5/8"	11/16"/17	3/4"/19
Tabella H	9"/229	7»/191 di 1/2	8	5/8"	11/16"/17	1"/25
Tabella J	9"/229	7»/191 di 1/2	8	3/4"	7/8"/22	1 3/8"/35
Tabella K	9»/241 di 1/2	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35

FAQ

1. chi sono noi?
Siamo basati su Hebei, Cina, cominciamo dal 2001, vendiamo all'Asia Meridionale (7,69%), Europa meridionale (7,69%), Europa settentrionale (7,69%), America Centrale (7,69%), Europa occidentale (7,69%), l'Asia orientale (7,69%), metà di est (7,69%), Oceania (7,69%), Africa (7,69%), Sud-est asiatico (7,69%), Europa Orientale (7,69%), Sudamerica (7,69%), Nord America (7,69%). C'è totale circa 101-200 persone nel nostro ufficio.

2. come possiamo garantire la qualità?
Sempre un campione di preproduzione prima di fabbricazione in serie;
Ispezione sempre finale prima della spedizione;

3.what può voi comprare da noi?
flangia, gomito, accessori per tubi

4. perché dovreste comprare da noi non da altri fornitori?
posizione di segnale minimo

5. che servizi possiamo fornire?
Termini di consegna accettati: CATENA DELL'OROLOGIO, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, consegna precisa, DAF;
Valuta accettata di pagamento: USD, EUR, JPY, HKD, GBP, CNY;
Tipo accettato di pagamento: T/T, L/C, D/P D/A, contanti;
Lingua parlata: Inglese, cinese, russo

Contatto:

Capo vendite: Annie

FLANGIA DI HEBEI XINFENG ED ACCESSORIO PER TUBI AD ALTA PRESSIONE CO., SRL.

Aggiunga.: Contea di Mencun, città di Cangzhou, provincia di Hebei, Cina 061400

Cellulare: 86 18031772012 (wechat, whatsapp)

Telefono: 86-317-6016612

Email: info3@hbxfgj.com

Skype: annie1989723

QQ: 532326446

Prodotto Tag:

304 316 FLANGIA BS4504 PN6,

FLANGIA BS4504 PN6 DI CT20 16MN,

Flange di BS4504 PN10 PN100

Dettagli di contatto

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Persona di contatto: Miss. Mandy Liu

Telefono: 0086 18903173335

Fax: 86-0317-6853077-6723871

Altri prodotti

BS 4504 PN25 Flange di collo di saldatura in acciaio al carbonio per sistemi di tubazioni industriali

Dimensione: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Tipo di flange: WN, COSÌ, PL, BL, INTERRUTTORE, IF/SE, TH

Pressione: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

Materiale: Acciaio al carbonio, S235JR, RST37-2, A105, acciaio di Tainless, ASTM A182, F304/304L, F316/316L, 31

BS 4504 Flanche cieche in acciaio al carbonio per Pn2.5/6/10/16/25/40

Processo: Fabbricazione a partire da legno

Materiale: Acciaio al carbonio, S235JR, RST37-2, A105, acciaio di Tainless, ASTM A182, F304/304L, F316/316L, 31

Tipo di connessione: La saldatura del collo, slitta su, cieco, saldatura dell'incavo, infilata

Dimensione: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Flancia BS 4504 Slip sul collo di saldatura su flangia in acciaio al carbonio

Applicazione: Petrolio, chimica, energia, gas, metallurgia, costruzione navale, costruzioni, ecc.

Materiale: Acciaio al carbonio, S235JR, RST37-2, A105, acciaio di Tainless, ASTM A182, F304/304L, F316/316L, 31

Tipo di flange: WN, COSÌ, PL, BL, INTERRUTTORE, IF/SE, TH

Certificato: Iso, CE, api, la BV, ecc.

BS 4504 Produttori di flange in acciaio forgiato al carbonio

Superficie di sigillamento: RF, FF. La pittura nera, la pittura gialla, la immersione fredda e calda trasparente della pittura,

Dimensione: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Certificato: Iso, CE, api, la BV, ecc.

Processo: Fabbricazione a partire da legno

PN10 Acciaio al carbonio BS 4504

Dimensione: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Certificato: Iso, CE, api, la BV, ecc.

Applicazione: Petrolio, chimica, energia, gas, metallurgia, costruzione navale, costruzioni, ecc.

Pressione: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

BS10 la TAVOLA la D H E-F ha forgiato la FLANGIA BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 la TAVOLA la D H E-F ha forgiato la FLANGIA BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 la TAVOLA la D H E-F ha forgiato la FLANGIA BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

La TAVOLA H ha forgiato la FLANGIA BS 4504

FLANGIA BS 4504 PN6 PN10

BS10 FLANGIA PN160 DELLA TAVOLA D

Dimensioni della flangia delle BS 10

Dimensioni della flangia delle BS 10 2Table D

Dimensioni della flangia della Tabella E delle BS 10

Dimensioni della flangia della Tabella F delle BS 10

Dimensioni della flangia della Tabella H delle BS 10

Dimensioni delle flange delle BS 10 nel millimetro, dimensioni delle flange delle BS 10

FORO NOMINALE

15

DIAMETRO della FLANGIA nel millimetro

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

20

DIAMETRO della FLANGIA nel millimetro

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

25

DIAMETRO DELLA FLANGIA

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

32

DIAMETRO DELLA FLANGIA

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

40

DIAMETRO DELLA FLANGIA

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

50

DIAMETRO DELLA FLANGIA

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

65

DIAMETRO DELLA FLANGIA

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

80

DIAMETRO DELLA FLANGIA

PCD

BULLONI

BOLTSIZE

DIMENSIONE DEL FORO

SPESSORE

FORO NOMINALE

100

DIAMETRO DELLA FLANGIA

PCD
