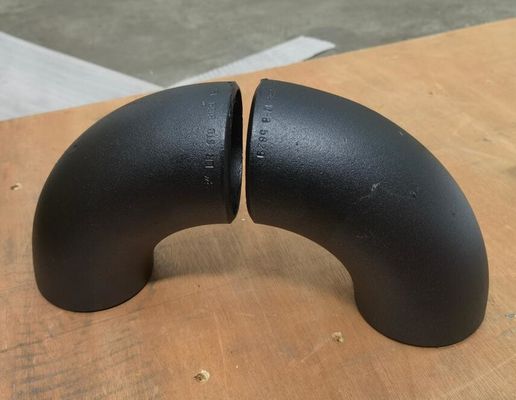

L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80

Certificazione
Cina Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. Certificazioni
Cina Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. Certificazioni
Sono ora online in chat

L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80

L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80
L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80 L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80 L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80 L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80

Grande immagine :  L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80

Dettagli:
Luogo di origine: La Cina
Marca: XF
Certificazione: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Numero di modello: 1/2» - 48"
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: 1USD-100USD
Imballaggi particolari: Casse e pallet del compensato
Tempi di consegna: 15-30DAYS
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 1500Tons/Month

L'estremità di ASME B16.9 ha saldato il gomito d'acciaio del nero degli accessori per tubi SCH10 SCH20 lo STD SCH40 SCH80

descrizione
Norma: ASME B16.9 Materiale: A234 WPB
Dimensione: 1/2» - 48" Spessore: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Raggio: L/R E S/R Angolo: 45D 90D 180D
Pacchetto: Casse e pallet del compensato Rivestimento: Pittura nera, olio, galvanizzata fredda e caldo galvanizzati
Evidenziare:

Accessori per tubi saldati estremità B16.9

,

L'estremità di ASME ha saldato gli accessori per tubi SCH10

,

Gomito d'acciaio del nero di ASME SCH80

L'ESTREMITÀ DI ASME B16.9 HA SALDATO IL GOMITO NERO DELLA PITTURA DEGLI ACCESSORI PER TUBI



Materiale: A234 WPB SS304/304L SS316/316L



Dimensione: 1/2» - 48"



Spessore: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160



Raggio: L/R E S/R



Angolo: 45D 90D 180D



Rivestimento: Pittura nera, olio, galvanizzata fredda e caldo galvanizzati



Pacchetto: Casse e pallet del compensato

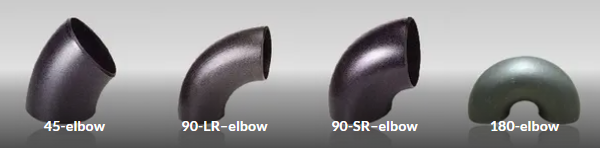

45 gomito di grado di Degree/90 Degree/180, raggio lungo/breve gomito del raggio

Gomito saldato estremità senza cuciture, ACCIAIO AL CARBONIO di ASTM B16.9 0 dell'accessorio per tubi



  • Dimensione
    • Gomito saldato: 4 ″ DN150~DN1800 del ″ ~72
    • Gomito senza cuciture: ″ DN15~DN600 del ″ ~24 di 1/2
    • Parete Thinkness: sch10, - 160, xxs, std
  • Materiali
    • Acciaio al carbonio: ASTM/ASME A234 WPB, WPC
    • Acciaio inossidabile: ASTM/ASME A403 WP 304-304L-304H-304LN-304N; ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti; ASTM/ASME A403 WP 321-321H

Norme:

ASTM A234 WPB, ASME B16.9, MSS SP-43, BACCANO 2617, JIS B2313



Dimensioni del gomito di ASME B16.9 1.5D:

 Un raggio di 90 gomiti = 1.5d

dimensioni del gomito 1.5D

INTERNO

PARETE

LINEA CENTRALE

PESO

Diametro Spessore Raggio Per pezzo
“A” millimetro “B” millimetro “C” millimetro chili
15 1,50 30 0,03
20 1,50 35 0,04
25 1,50 32,5 0,06
32 1,50 45 0,11
40 1,50 60 0,20
50 2,00 73 0,31
65 2,00 95 0,52
80 2,00 123 0,77
100 2,00 150 1,20
100 3,00 150 1,79
125 2,00 188 1,88
150 2,00 225 2,69
150 3,00 225 4,09



il gomito 1.5D pesa il grafico di dimensione:

PESI DEI MONTAGGI
NPS
pollici
GOMITI
1.5D
GOMITI
1.5D
Sch.
5S
Sch.
10S
Sch.
40S
Sch.
80S
Sch.
5S
Sch.
10S
Sch.
40S
Sch.
80S
1/2 0,05 0,06 0,08 0,10 0,03 0,04 0,05 0,07
3/4 0,06 0,07 0,09 0,11 0,04 0,05 0,06 0,07
1 0,09 0,15 0,18 0,20 0,06 0,10 0,12 0,13
1 1/4 0,13 0,20 0,25 0,35 0,09 0,13 0,17 0,12
1 1/2 0,18 0,30 0,40 0,50 0,12 0,20 0,27 0,33
2 0,30 0,50 0,70 0,90 0,20 0,33 0,47 0,60
2 1/2 0,60 0,85 1,35 1,80 0,40 0,60 0,90 1,20
3 0,90 1,30 2,00 2,90 0,60 0,90 1,35 1,90
4 1,40 2,00 4,00 5,90 0,90 1,35 2,65 3,90
5 2,90 3,60 6,50 9,70 1,95 2,40 4,35 6,50
6 4,00 5,00 10,5 16,0 2,70 3,35 7,00 10,5
8 7,40 10,0 21,5 33,5 4,90 6,70 14,5 22,5
10 13,6 16,8 38,5 52,5 9,10 11,2 25,6 35,0
12 23,4 27,0 59,0 79,0 15,6 18,0 39,5 53,0
14 29,0 35,0 70,0 94,0 19,3 23,5 47,0 63,0
16 41,3 47,0 95,0 125 27,5 31,5 63,5 84,0
18 51,8 59,0 120 158 34,5 39,5 80,0 105
20 73,0 85,0 146 194 49,0 57,0 98,0 129
24 122 140 210 282 82,0 94,0 140 188








Accessori per tubi Buttweld di acciaio inossidabile

  Montaggi della saldatura testa a testa di acciaio inossidabile
Tipi dei montaggi 90º LRs, 90º SRs, 45º sgomita,
Riduttori concentrici, riduttori eccentrici,
T, riducendo i T e Stub Ends Fittings
Dimensioni 1/2» – 12"
Programmi Sch 10S - 80S

* valutazioni ad alta pressione e più grandi dimensioni di quanto elencate sopra disponibile su richiesta.
