Dettagli:
|
| Materiale: | SS400 | Colore: | giallo |
|---|---|---|---|
| Pressione: | 5K 10K 16K 20K 30K 40K | Progettazione speciale: | sì |
| nome: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/COLORE GIALLO di SOH Carbon Steel SS400 | La maggior parte dei tipi comuni di flange di JIS b2220 10k: | Forgiato/infilato/ha avvitato/piatto |
| Evidenziare: | 1200NB FLANGIA JIS B2220,15NB FLANGIA JIS B2220,FLANGIA SS400 DI BL SOH DI CONTENTINO |
||

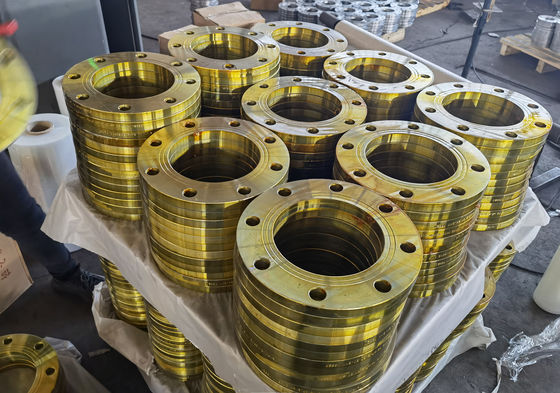

JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/COLORE GIALLO di SOH Carbon Steel SS400
| Termine nominale | Esterno | Dentro | Esterno | Dimensioni sezionali della flangia | Foro passante | Né | Approssimativamente. | ||||||||||
| Diametro di | Diametro di | Dia.of | Diametro di | t | T | Diametro del hub | r | Diametro di | Diametro di | Bolt. | No. | Foro | Bolt | Peso | |||
| Flangia | Acciaio | Flangia | Flangia | a | b | Fronte | Rai fronte di sed |
Cerchio | di Bolt | Diametro. | Dimensione | (chilogrammo) | |||||
| Tubo | faccia | D | f | g | Diametro | Fori | h | CONTENTINO | BL | SOH | |||||||
| 10 | 17,3 | 17,8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21,7 | 22,2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27,2 | 27,7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34,0 | 34,5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1,12 | 1,22 | - |
| 32 | 42,7 | 43,2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1,47 | 1,66 | - |
| 40 | 48,6 | 49,1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61,1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1,86 | 2,23 | - |
| 65 | 76,3 | 77,1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2,58 | 3,24 | - |
| 80 | 89,1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2,58 | 3,48 | - |
| (90) | 101,6 | 102,6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2,73 | 3,90 | - |
| 100 | 114,3 | 115,4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3,10 | 4,57 | - |
| 125 | 139,6 | 141,2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4,73 | 7,18 | - |
| 150 | 165,2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6,30 | 10,10 | - |
| (175) | 190,7 | 192,1 | 305,0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6,75 | 11,80 | - |
| 200 | 216,3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7,46 | 8,00 | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7,70 | 15,80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11,80 | 22,60 | 12,70 |
| 300 | 318,5 | 321,0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12,60 | 27,80 | 13,80 |
| 350 | 355,6 | 358,1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16,30 | 36,90 | 18,20 |
| 400 | 406,4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23,20 | 52,10 | 25,80 |
| 450 | 457,2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29,30 | 68,40 | 33,40 |
| 500 | 508,0 | 511,0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33,30 | 81,60 | 38,00 |
| (550) | 558,8 | 562,0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49,40 |
| 600 | 609,6 | 613,0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45,40 | 120(134) | 52,60 |
| (650) | 660,4 | 664,0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60,20 |
| 700 | 711,2 | 715,0 | 905,0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59,00 | 176(196) | 70,20 |
| (750) | 762,0 | 766,0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812,8 | 817,0 | 1020,0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76,00 | 249(286) | 92,00 |
| (850) | 863,6 | 868,0 | 1070,0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80,10 | (330) | 98,70 |
| 900 | 914,4 | 919,0 | 1120,0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110,00 |
| 1000 | 1016,0 | 1021,0 | 1235,0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109,00 | (512) | 133,00 |
| 1100 | 1117,6 | 1122,0 | 1345,0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131,00 | (675) | 175,00 |
| 1200 | 1219,2 | 1224,0 | 1465,0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163,00 | (854) | 215,00 |
| 1350 | 1371,6 | 1376,0 | 1630,0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204,00 | (1180) | 274,00 |
| 1500 | 1524,0 | 1529,0 | 1795,0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248,00 | (1590) | 340,00 |
| Grafico di dimensione della flangia di JIS 10k | 1/2» (15 N.B.:) a 48" (1200NB) DN10~DN5000 |
|---|---|
| Norme della flangia di JIS 10k 80a | ANSI/ASME B16.5, B16.47 la serie A & la B, B16.48, BS4504, BS 10, EN-1092, il BACCANO, ANSI flangia, ASME flangia, flange delle BS, le flange di BACCANO, le flange dell'en, la flangia del GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Calcolo di pressione della flangia di JIS 10k 50a nel BACCANO | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, flangia di PN64 JIS 10k |
| ANSI di valutazione di pressione della flangia di JIS 10k rf | Classe 150 libbre, 300 libbre, 600 libbre, 900 libbre, 1500 libbre, 2500 libbre di flangia di JIS 10k 25a |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 slittamento di K JIS 10k sulla flangia |
| UNI | flangia di 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a |
| En | flangia del collo della saldatura di 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k |
| La maggior parte dei tipi comuni di flange di JIS b2220 10k | Forgiato/infilato/ha avvitato/piatto |
| Tecnica di produzione |
|
| Slittamento di JIS 10k sul rivestimento della flangia | La pittura nera dell'olio, pittura antiruggine, zinca la flangia galvanizzata placcata e gialla della immersione trasparente, fredda e calda JIS 10k |
| Colleghi il tipo tipo del fronte della flangia | Fronte alzato (rf), Ring Type Joint (RTJ), fronte piano (FF), grande fronte del giunto e) LMF (Maschio-femminile (LJF), piccola lingua Maschio-femminile (SMF) e piccola, grande lingua & scanalatura, scanalatura |
| Certificati di prova della flangia di JIS 10k | En 10204/3.1B Le materie prime certificano Relazione sull'esperimento 100% della radiografia Rapporto d'ispezione dei terzi, ecc |
| Prova della flangia cieca di JIS 10k | Spettrografo a lettura diretta, macchina di prove idrostatica, rivelatore dei raggi x, rivelatore trasonic del difetto di UI, rivelatore della particella magnetica |
| Progettazione speciale |
Secondo il vostro disegno Asse, ANSI, le BS, BACCANO e JIS |
| Attrezzatura | Macchina della stampa, macchina piegatubi, spingente macchina, macchina di smussatura elettrica, macchina dibrillamento ecc |
| Origine | Europa indiana/ad ovest/Giappone/U.S.A./coreano |
| Usi & applicazione della flangia di JIS 10k 80a |
|
| Produttore di |
BACCANO dell'ANSI, GOST, JIS, UNI, le BS, AS2129, AWWA, en, SABS, NFE ecc.
|
| Esportazione della flangia cieca di JIS 10k a | L'Indonesia, l'Ucraina, l'India, l'Irlanda, Singapore, l'Arabia Saudita, la Spagna, il Dubai, il Perù, la Tailandia, la Corea, l'Iran, il Canada, U.S.A., il Brasile, l'Egitto, l'Oman, ecc |
| Certificati di prova materiale (MTC) secondo en 10204 3,1 ed en 10204 3,2, certificati di prova che certificano la NACE MR0103, la NACE MR0175 | |
Uno dei produttori primi della flangia di qualità JIS 10k rf nell'offerta questi flangia di JIS 10k 80a secondo la norma. Il metallo di Excel è un iso ha certificato il produttore della flangia di JIS 10k 50a & la flangia di JIS 10k 40a
| Flangia del acciaio al carbonio JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, BACCANO 1,0402, BACCANO 1,0460, BACCANO 1,0619, muoiono l'acciaio, ASTM A105/ASME SA105, A105N, ASTM A350 LF2/ASME SA350, alto CS ASTM A694/A694 (F52 F56 F60 F65 F70 F80) del rendimento |
| Flangia dell'acciaio inossidabile JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, BACCANO 1,4301, BACCANO 1,4306, BACCANO 1,4401, BACCANO 1,4404, BACCANO 1,4308, BACCANO 1,4408, BACCANO 1,4306, BACCANO 1,4409 |
| Flangia dell'acciaio legato JIS b2220 10k | ASTM A182/ASME SA182 F5, F9, F11, F12, F22, F91 |
| Flangia di titanio di JIS b2220 10k | ASTM B381/ASME SB381, titanio gr. 1, gr. di titanio 2, gr. di titanio 4, gr. di titanio 5, gr. di titanio 7 ASTM R50250/GR.1 | R50400/GR.2 | R50550/GR.3 | R50700/GR.4 | GR.6 |R52400/GR.7 | R53400/GR.12 | R56320/GR.9 |R56400/GR.5 |
| Flangia di rame di JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, ecc |
| Flangia di rame del nichel JIS b2220 10k | SB 61/62/151/152, nichel di rame 90/10 (C70600), nichel 70/30 (C71500), UNS C71640 ASME/di ASTM di Cupro |
| Flangia d'ottone di JIS b2220 10k | 3602 / 2604/H59/H62/ecc. |
| Flangia di Inconel JIS b2220 10k | ASTM B564/ASME SB564, Inconel 600, 601, 625, 718, 783, 690, flangia di x750 JIS b2220 10k |
| Flangia di Hastelloy JIS b2220 10k | ASTM B564/ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X flange |
| Flangia di Monel JIS b2220 10k | ASTM B564/ASME SB564, Monel 400 (no. N04400), Monel 500 (no. N05500 di UNS di UNS) |
| Flangia della lega 20 JIS b2220 10k | ASTM B462/ASME SB462, lega di Carpenter® 20, lega 20Cb-3 |
| Flangia di alluminio di JIS b2220 10k | 5052 /6061/ 6063/2017/7075/ecc. |
| Flangia del nichel JIS b2220 10k | ASTM B564/ASME SB564, nichelano 200, nichelano 201, nichelano 205, nichelano 205LC |
| Flangia duplex di JIS b2220 10k | S31803 / S32205 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Flangia eccellente del duplex JIS b2220 10k | S32750 / S32760 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Flangia di Incoloy JIS b2220 10k | ASTM B564/ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 flange |
| 254 flangia di Smo JIS b2220 10k | ASTM A182/ASME SA182, SMO 254/6Mo, UNS S31254, BACCANO 1,4547 |
| Flangia di Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| L'altro materiale della flangia di JIS b2220 10k | Bronzo della latta, bronzo di Alumunum, bronzo del cavo |
Emergente come uno del superiore la maggior parte del produttore della flangia di JIS 10k 25a, teniamo una vasta gamma di flangia di JIS 10k 65a in tutte le dimensioni e dimensioni, il distributore commerciale di fiducia ed il fornitore della flangia di JIS 10k 40a e fornire lo slittamento di JIS 10k sulla spedizione immediata della flangia interamente
