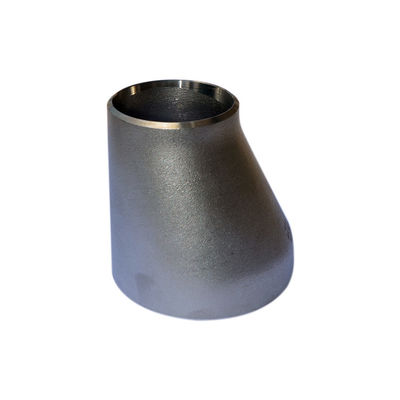

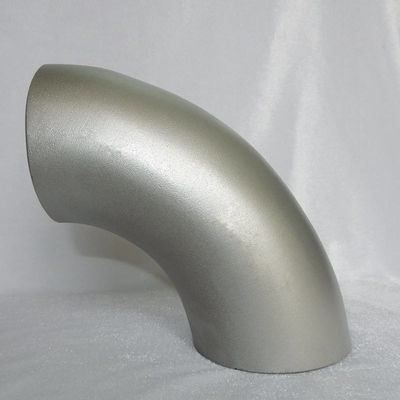

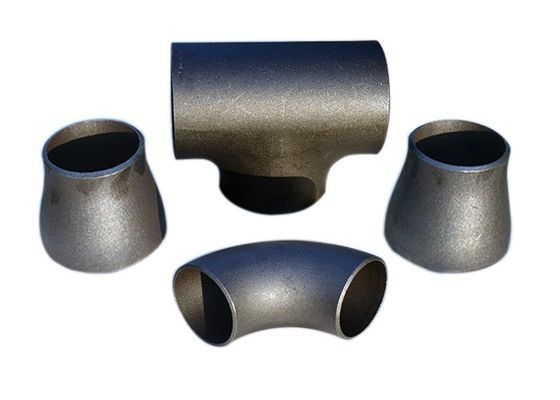

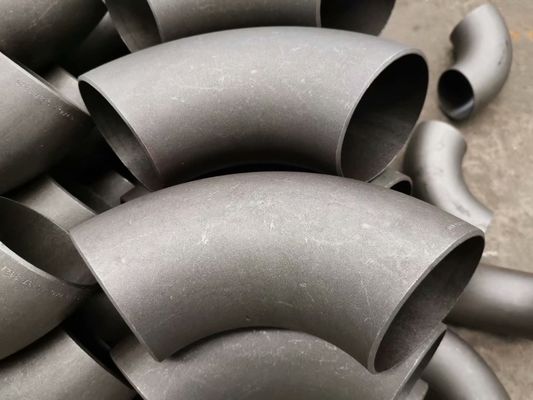

Name: Riduttore del T del gomito di acciaio inossidabile SGP JIS B2311 del acciaio al carbonio e cappuccio 304 304
Brand: XF
SKU: 1/2» - 72"
Price: 1 USD
Availability: InStock
Rating: 5 (164 reviews)

Luogo di origine:

La Cina

Marca:

Certificazione:

ISO9001 , PED AND AD2000 W0 EN10204 3.1

Numero di modello:

1/2» - 72"

Quantità di ordine minimo:

1pcs

Prezzo:

1USD-100USD

Imballaggi particolari:

Casse e pallet del compensato

Tempi di consegna:

15-30DAYS

Termini di pagamento:

L/C, D/A, D/P, T/T

Capacità di alimentazione:

1500TONS UN MESE

Norma:

JIS B2311

Dimensione:

1/2 " *72»

Materiale:

A234 WPB, SS400 SS304/304L SS316/316L

Rivestimento:

Olio, galvanizzata fredda e caldo galvanizzati

Pacchetto:

Casse e pallet del compensato

Porto di caricamento:

Xingang, porto di Tinjin

thicknss:

SGP

Pagamento:

DP DA DEL TT LC

Tipo di produzione:

GOMITO, CAPPUCCIO DEL T DI RIDUTTORE

Evidenziare:

Gomito dell'acciaio inossidabile SGP JIS B2311

Gomito di acciaio al carbonio JIS B2311

Riduttore del T e cappuccio 304 304

RIDUTTORE E CAPPUCCIO del T del GOMITO del acciaio al carbonio e dell'acciaio inossidabile SGP JIS B2311

Le dimensioni di SGP si fa strada JIS B2311/B2312.

Dimensioni dei gomiti standard di JIS B2311/B2312 SGP.

JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING

dimensioni dei gomiti di 90° e di 45° SGP nel millimetro

Termine nominale		OD	Centro da concludersi			90˚Weight		°Weight 45
(NPS)		OD	90˚ (F)		45˚ (H)	KG/PC		KG/PC
	B	D	Lungo	Colpo	Lungo	Lungo	Breve	LUNGAMENTE
15	½	21,7	38,1	-	15,8	0,08	0,05	0,04
20	¾	27,2	38,1	-	15,8	0,1	0,07	0,05
25	1	34	38,1	25,4	15,8	0,15	0,1	0,08
32	1 ¼	42,7	47,6	31,8	19,7	0,26	0,17	0,13
40	1 ½	48,6	57,2	38,1	23,7	0,35	0,24	0,18
50	2	60,5	76,2	50,8	31,6	0,64	0,43	0,32
65	½ 2	76,3	95,3	63,5	39,5	1,12	0,75	0,56
80	3	89,1	114,3	76,2	47,3	1,58	1,05	0,79
90	½ 3	101,6	133,4	88,9	55,3	2,17	1,45	1,09
100	4	114,3	152,4	101,6	63,1	2,91	1,94	1,46
125	5	139,8	190,5	127	78,9	4,49	2,99	2,25
150	6	165,2	228,6	152,4	94,7	7,09	4,73	3,55
200	8	216,3	304,8	203,2	126,3	14,4	9,61	7,2
250	10	267,4	381	254	157,8	25,4	16,9	12,7
300	12	318,5	457,2	304,8	189,4	38,1	25,4	19,05
350	14	355,6	533,4	355,6	220,9	56,7	37,8	28,35
400	16	406,4	609,6	406,4	252,5	74,3	49,5	37,15
450	18	457,2	685,8	457,2	284,1	94,2	62,8	47,1
500	20	508	762	508	315,6	116	77,7	58
550	22	558,8	838,2	558,8	347,2	141	94,1	70,5
600	24	609,6	914,4	609,6	378,7	168	112	84
650	26	660,4	990,6	660,4	410,3	198	132	99
700	28	711,2	1066,8	711,2	441,9	230	154	115
750	30	762	1143	762	473,4	264	176	132
800	32	812,8	1219,2	812,8	505	301	201	150,5
850	34	863,6	1295,4	863,6	536,6	340	227	170
900	36	914,4	1371,6	914,4	568,1	380	253	190
950	38	965,2	1447,8	965,2	599,7	425	283	212,5
1000	40	1016	1524	1016	631,2	471	314	235,5
1050	42	1066,8	1600,2	1066,8	662,8	518	346	259
1100	44	1117,6	1676,4	1117,6	694,4	570	380	285
1150	46	1168,4	1752,6	1168,4	725,9	623	415	311,5
1200	48	1219,2	1828,8	1219,2	757,5	677	452	338,5

180° SGP sgomita le dimensioni nel millimetro

Termine nominale		OD	C - C		Capo a capo		180˚Weight
(NPS)		OD	180˚ (p)		180˚(K)		KG/PC
	B	D	Lungo	Colpo	Lungo	Colpo	Lungo	Breve
15	½	21,7	76,2	-	49	-	0,16	0,1
20	¾	27,2	76,2	-	51,7	-	0,2	0,14
25	1	34	76,2	50,8	55,1	42,4	0,3	0,2
32	1 ¼	42,7	95,2	63,6	69	53,2	0,52	0,34
40	1 ½	48,6	114,4	76,2	81,5	62,4	0,7	0,48
50	2	60,5	152,4	101,6	106,5	81,1	1,28	0,86
65	½ 2	76,3	190,6	127	133,5	101,7	2,24	1,5
80	3	89,1	228,6	152,4	158,9	120,8	3,16	2,1
90	½ 3	101,6	266,8	177,8	184,2	139,7	4,34	2,9
100	4	114,3	304,8	203,2	209,6	158,8	5,82	3,88
125	5	139,8	381	254	260,4	196,9	8,98	5,98
150	6	165,2	457,2	304,8	311,2	235	14,18	9,46
200	8	216,3	609,6	406,4	413	311,4	28,8	19,22
250	10	267,4	762	508	514,7	387,7	50,8	33,8
300	12	318,5	914,4	609,6	616,5	464,1	76,2	50,8
350	14	355,6	1066,8	711,2	711,2	533,4	113,4	75,6
400	16	406,4	1219,2	812,8	812,8	609,6	148,6	99
450	18	457,2	-	-	-	-	188,4	125,6
500	20	508	-	-	-	-	232	155,4
550	22	558,8	-	-	-	-	282	188,2
600	24	609,6	-	-	-	-	336	224
650	26	660,4	-	-	-	-	396	264
700	28	711,2	-	-	-	-	460	308
750	30	762	-	-	-	-	528	352
800	32	812,8	-	-	-	-	602	402
850	34	863,6	-	-	-	-	680	454
900	36	914,4	-	-	-	-	760	506
950	38	965,2	-	-	-	-	850	566
1000	40	1016	-	-	-	-	942	628
1050	42	1066,8	-	-	-	-	1036	692
1100	44	1117,6	-	-	-	-	1140	760
1150	46	1168,4	-	-	-	-	1246	830
1200	48	1219,2	-	-	-	-	1354	904
