Dettagli:
|
| Norma: | ISO 3419 DI DIN2605/1 EN10253-1 | Materiale: | A234 WPB ST37.2 P265GH A182 F304/304L, 316/316L |
|---|---|---|---|
| dimensione: | 1/2 " *72» | Rivestimento: | Olio, galvanizzata calda, freddo galvanizzato |
| PORTO DEL CARICO: | XINGANG, TIENTSIN CINA | Uso: | GAS o Petrolem |
| Evidenziare: | Gomito riducentesi di 32MM - di 2MM Buttweld,Densamente gomito riducentesi di 2MM buttweld,XF ha galvanizzato ma montaggi della saldatura |
||

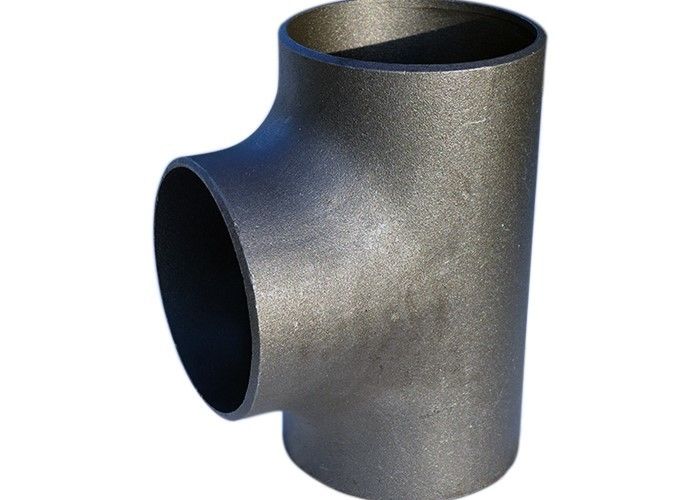

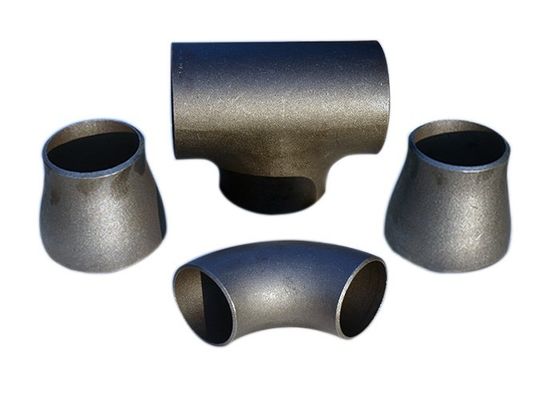

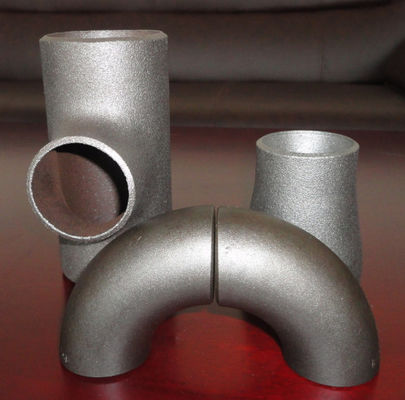

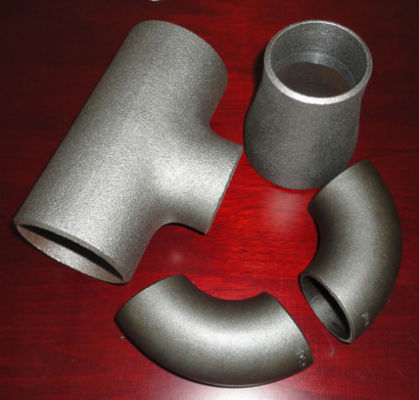

CAPPUCCIO D'ACCIAIO DEL RIDUTTORE DEL T DEL GOMITO DELLA SALDATURA DI TESTA DI ISO 3419 DI DIN2605/1 EN10253-1 FITINGS
Materiale: A234 WPB ST37.2 P265GH A182 F304/304L, 316/316L
Dimensione: 1/2» - 72"
Rivestimento: Olio, galvanizzata calda, freddo galvanizzato
Pacchetto: Casse e pallet del compensato
Possiamo assicurare una gamma completa di montaggi della saldatura testa a testa al 10253-2:2007 dell'en delle BS, questi montaggi senza cuciture interamente sono fatti del acciaio al carbonio all'en 10216-2 delle BS e precedentemente sono stati conosciuti come montaggi di saldatura delle BS 1965. Tutti i nostri montaggi della saldatura testa a testa dell'en 10253-2 sono «significato che del tipo B» sono adatti a pressione di servizio di uso in pieno, troverete normalmente i gradi medi e pesanti in questa gamma per abbinare le dimensioni del tubo dell'en 10255 delle BS (BS1387) cui questi montaggi sono utilizzati normalmente con.

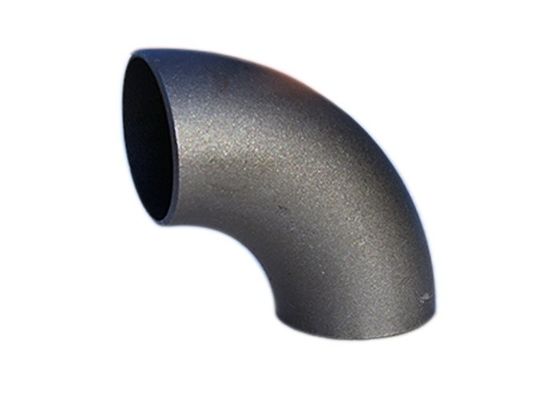

| Gomito del tubo d'acciaio dei MONTAGGI | |
| Tecnica | Caldo-spinta, saldante |
| Norma | ASME B16.9, GOST 17375-2001, GOST 30753-2001, EN 10253 |
| Dimensione | DN 15-DN 2400, 1/2» - 96" |
| Spessore | SCH 20, STD, SCH 40, SCH60, XS, SCH 80, SCH 160, XXS 2MM-32MM 1.6MM-customized |
| Estremità del gomito del tubo | Smussatura |
| Tipo | Elnow del tubo della LR Gomito del tubo dello SR gomito del tubo da 45 gradi gomito del tubo da 90 gradi gomito del tubo da 60 gradi gomito del tubo da 180 gradi gomito su misura del tubo di grado |
| Trattamento di superficie | Pittura nera, olio antiruggine trasparente, scoppio della sabbia Rivestimento anticorrosivo di PE/3PE, l'altro rivestimento su misura |
| Materiale | A234-WPB, 20# d'acciaio, A420-WPL6, WP304L, WP316L, WP304, WP316, ecc… |
| Materiale in azione | Acciaio al carbonio, acciaio dolce, LTCS, acciaio legato |
| Pacchetto | Sacchetti di plastica, pallet, cassa del compensato, ecc |
| Tempo di produzione | 3-5 giorni per le merci di riserva, 15-30 giorni per un contenitore, più 10 giorni per un nuovo contenitore. |
| Applicazione | Petrolio, gas di Natrual, disposizione dell'acqua, costruzione navale, energia nucleare, Ingegneria chimica, Deckle, Electric Power |
| Lato D | Lato D1 | Lunghezza | ||||
| DN | D | T | DN | D1 | T1 | L |
| 25 | 33,7 | 2,6 | 20 | 26,9 | 2,3 | 35 |
| 32 | 42,4 | 2,6 | 20 25 |
26,9 33,7 |
2,3 2,6 |
51 39 |
| 40 | 48,3 | 2,6 | 20 25 32 |
26,9 33,7 42,4 |
2,3 2,6 2,6 |
67 55 38 |
| 50 | 60,3 | 2,9 | 25 32 40 |
33,7 42,4 48,3 |
2,6 2,6 2,6 |
77 61 50 |
| 65 | 76,1 | 2,9 | 32 40 50 |
42,4 48,3 60,3 |
2,6 2,6 2,9 |
95 84 63 |
| 80 | 88,9 | 3,2 | 40 50 65 |
48,3 60,3 76,1 |
2,6 2,9 2,9 |
108 86 56 |
| 100 | 114,3 | 3,6 | 50 60 80 |
60,3 76,1 88,9 |
2,9 2,9 3,2 |
143 114 90 |
| 125 | 139,7 | 4,0 | 65 80 100 |
76,1 88,9 114,3 |
2,9 3,2 3,6 |
159 135 88 |
| 150 | 168,3 | 4,5 | 80 100 125 |
88,9 114,3 139,7 |
3,2 3,6 4,0 |
189 141 94 |
| 200 | 219,1 | 6,3 | 100 125 150 |
114,3 139,7 168,3 |
3,6 4,0 4,5 |
210 170 130 |
| 250 | 273,0 | 6,3 | 125 150 200 |
139,7 168,3 219,1 |
4,0 4,5 6,3 |
250 220 130 |
| 300 | 323,9 | 7,1 | 150 200 250 |
168,3 219,1 273,1 |
4,5 6,3 6,3 |
290 215 130 |
| 350 | 355,6 | 8,0 | 150 200 250 300 |
168,3 219,1 273,1 323,9 |
4,5 6,3 6,3 7,1 |
335 255 125 100 |
| 400 | 406,4 | 8,8 | 200 250 300 350 |
219,1 273,1 323,9 355,6 |
6,3 6,3 7,1 8 |
330 250 175 130 |
