Dettagli:
|
| Materiale: | Acciaio al carbonio P245GH, P250GH, P265GH, P280GH, S235JR, C22.8, ST37.2 ed acciaio inossidabile SS | Dimensione: | DN15-DN3000 |
|---|---|---|---|
| Pressione: | PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 | Tipo della flangia: | type01, type02, type04, type05, type11, type12, type13, type21, type32, type34 e type36 |
| Rivestimento: | Pittura nera, olio antiruggine, pittura galvanizzata e gialla | Superficie: | Fronte piano (TYPEA), fronte alzato (SCRIVA B1 e B2 a macchina), lingua (TIPO scanalatura di C) una |
| Infilato: | NPT e BSP | Norma: | EN1092-1, BACCANO ha forgiato la flangia |
| Evidenziare: | IL BACCANO EN1092-1 HA FORGIATO LA FLANGIA,COLLO SLIP DELLA FLANGIA WEDLING SOPRA,FLANGIA SCIOLTA INFILATA PIANO |
||

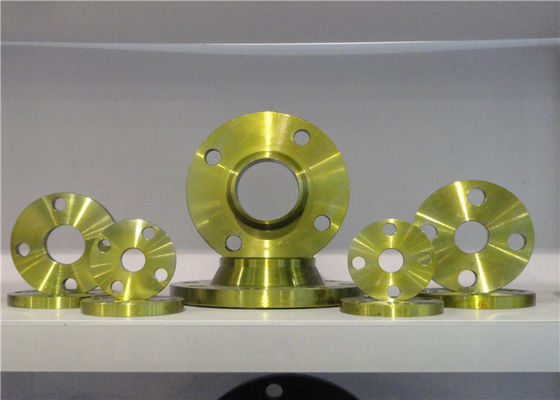

IL BACCANO/EN1092-1 HA FORGIATO LA FLANGIA PN6, PN10, PN16, PN25, PN40, PN63
COLLO DI WEDLING, SLIP SOPRA, FLANGIA CIECA, PIANA, INFILATA, SCIOLTA
1. FLANGIA EN1092-1
Intervallo di grandezza: DN15 a DN2000
Progettazione: Type01, Type02, Type04, Type05, Type11, Type12, tipo 13,
Type21, tipo 32, Type33 e tipo 34
Pressione: PN6, PN10, PN16, PN25, PN40, PN63, PN100
Materiale: Acciaio al carbonio C22.8, S235JR, P235GH, P245GH, P250GH, P265GH, P280GH.
Acciaio inossidabile: SS304/304L, SS316/316L, SS321
Rivestimento: pittura nera, pittura gialla, immersione fredda e calda antiruggine galvanizzate, epossidico dell'olio, ricoperto
Superficie: Fronte piano (TYPEA), fronte alzato (SCRIVA B1 e B2 a macchina), lingua (TIPO C),
Scanali una linea continua sopra il grrove (SCRIVA D) a macchina,
Spina (TIPO cavità di E) (SCRIVA F) la spina a macchina del giunto circolare (SCRIVA G) la scanalatura a macchina del giunto circolare (TIPO H)
| Tipo 01: Flangia del piatto (mocassino) per saldare | Tipo 13: Hubbed ha infilato la flangia |
| Tipo 02: Flangia di piatto sciolta con saldatura-sul collare del piatto | Tipo 21: Flangia integrale |
| Tipo 04: Flangia di piatto sciolta con il collare del saldatura-collo | Tipo 32: Saldatura-sui collari del piatto |
| Tipo 05: Flangia (cieca) dello spazio in bianco | Tipo 33: Estremità del tubo avvolte |
| Tipo 11: flangia del Saldatura-collo | Tipo 34: collari del Saldatura-collo |
| Tipo 12: Flangia del mocassino di Hubbed per saldare |
2. FLANGIA DI BACCANO
Intervallo di grandezza: DN15 a DN3000
Progettazione:
slittamento sulla flangia (flangia piana): DIN2573,2576,2502,2503, 2543,2545
falnge di saldatura del collo: DIN2631,2632,2633,2634,2635,2636,2637
flangia cieca: BACCANO 2527 PN6, PN10, PN16, PN25, PN40
falnge infilato: DIN2565,2566,2567,2568,2569
flangia sciolta: BACCANO 2641,2642,2655,2656
slittamento hubbed sulla flangia: DIN86029,86030
Materiale: Acciaio al carbonio ST37.2, S235JR, C22.8.
Acciaio inossidabile SS304/304L, SS316/316L, SS321
DETTAGLIO DELLA FLANGIA BACCANO/EN1092-1:
| BACCANO/EN DELLE FLANGE | |||
| Tipo | Norma | Pressione nominale | Dimensione |

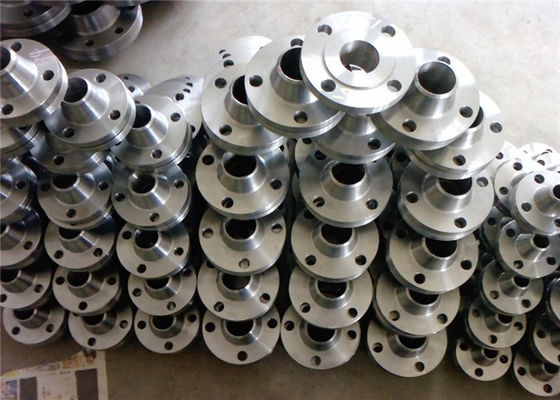

| Flangia di saldatura del collo | EN1092-1 Typ11 | PN6-PN100 | DN10-DN2000 |
| BACCANO 2631 - BACCANO 2637 | |||
| Flange cieche | EN1092-1 Typ05 | PN6-PN100 | DN10-DN2000 |
| BACCANO 2527 | PN6-PN40 | ||
| Flange piane per saldare | BACCANO 2573/DIN2576/DIN2502/DIN2503/ DIN2543/DIN2544/DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Typ01 | PN6-PN40 | DN10-DN3000 | |
| Flangia sciolta + Saldatura-Sui collari |
DIN2641/DIN2642/DIN2655/DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Typ02 | DN10-DN2000 | ||
| EN1092-1 Typ32 | |||
| Flangia sciolta + Collari del collo della saldatura |
BACCANO 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Typ04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Typ34 | |||

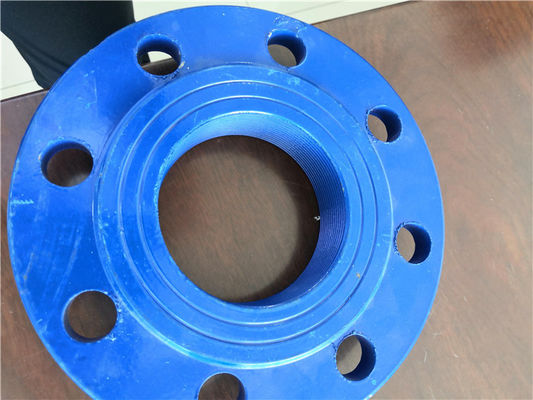

| Flange infilate | EN1092-1 Typ13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| Slittamento sulla flangia | EN1092-1 Typ12 | PN6-PN100 | DN10-DN600 |
| DIN86029/DIN86030 | PN10-PN16 | DN10-DN1000 | |
