Dettagli:
|
| Prodotto: | Accessorio per tubi saldato estremità senza cuciture d'acciaio | Norma: | ASME B16.9/B16.28 |
|---|---|---|---|

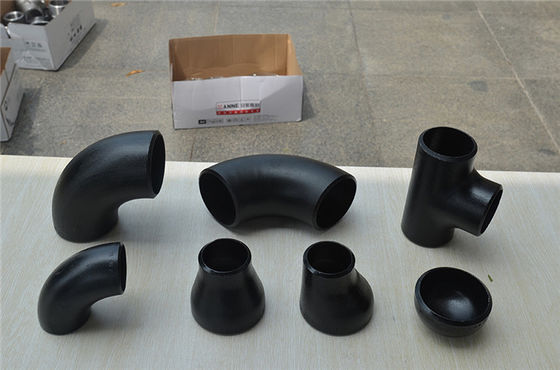

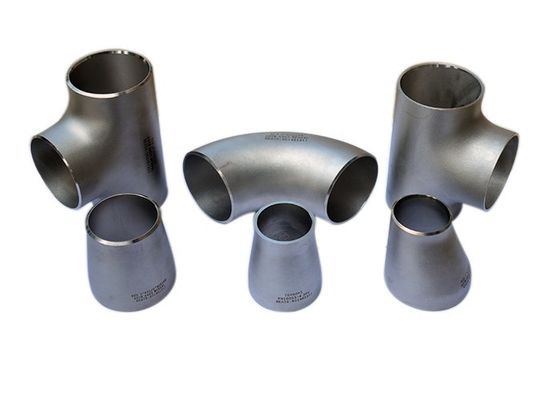

| Tipo adatto: | Gomito, T, riduttore, cappuccio, incrocio | Materiale: | Acciaio al carbonio ASTM A234WPB, acciaio inossidabile SS304, SS316, SS321 |
| Spessore della parete: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, xxs dello sch | Rivestimento di superficie: | La laccatura nera, il cappotto dell'olio della prova della ruggine, la immersione galvanizzata e cal |
| Evidenziare: | Gomito adatto d'acciaio del asme b16 9,Gomito del asme b16 9 della saldatura di testa,Riduttore del T del gomito B16.28 |
||
ASME ADATTO D'ACCIAIO B16.9/B16.28
Saldatura di testa trasversale della sella della curvatura del riduttore del T del gomito ASTM A234WPB
| Norma | ASME B16.9/B16.28 |
| Tipo adattantesi |

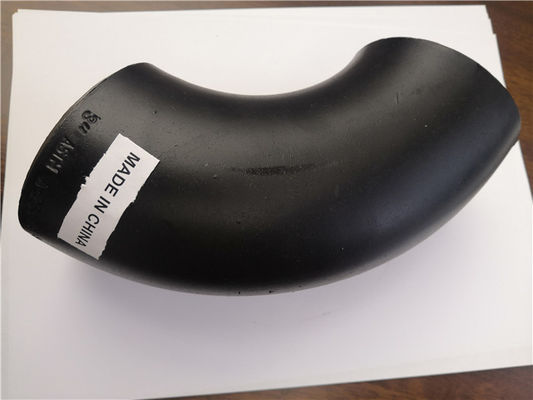

SR della LR del gomito (raidus lungo) (breve raggio) 45/60/90/180DEG; 3D/5D curvatura 45DEG/90DEG; T, T uguale, riducente T, incrocio, sella; Riduttore concentrico del riduttore, riduttore eccentrico, cappuccio protettivo del tubo |
| Spessore della parete |
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS |
| Intervallo di grandezza | 1/2» a 24" tipo senza cuciture; 4" - 72" tipo wedled |
| Forma | senza cuciture e wedled |
| Materiale |
acciaio al carbonio ASTM A234 WPB, WP9, ASTM A420 gr. WPL6, ASTM A105, ASTM A694 F42-F70 |
| acciaio inossidabile ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; BACCANO 1,4404 | |

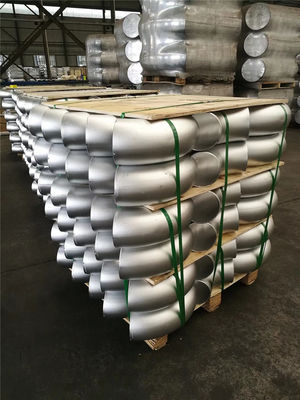

| Imballaggio | contenitore di cartone per piccola dimensione fino a 2", le casse in condizione di navigare del compensato o il pallet |
NORME LAVORATE DI SPESSORE DELLA PARETE DEL ACCIAIO AL CARBONIO
| Dimensione nominale del tubo | Diametro esterno | Spessore della parete nominale | |||||||||||||||||
| B | ASME | JIS | BACCANO | JIS (1) | BACCANO (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS | |
| 15 | 1/2» | 21,3 | 21,7 | 21,3 | 2,8 | 2,0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | |||||
| 20 | 3/4" | 26,7 | 27,2 | 26,9 | 2,8 | 2,3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | |||||
| 25 | 1" | 33,4 | 34,0 | 33,7 | 3,2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | |||||
| 32 | 1 1/4" | 422 | 42,7 | 42,4 | 3,5 | 2,6 | 2,77 | 297 | 3,56 | 3,56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2» | 48,3 | 48,6 | 48,3 | 3,5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7,14 | 10,15 | |||||
| 50 | 2" | 60,3 | 60,5 | 60,3 | 3,8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5,54 | 5,54 | 8,74 | 11,07 | |||||
| 65 | 2 1/2» | 73,0 | 76,3 | 76,1 | 4,2 | 2,9 | 3,05 | 4,78 | 5,16 | 5,16 | 7,01 | 7,01 | 9,53 | 14,02 | |||||
| 80 | 3" | 88,9 | 89,1 | 88,9 | 4,2 | 3,2 | 3,05 | 4,78 | 5,49 | 5,49 | 7,62 | 7,62 | 11,13 | 15,24 | |||||
| 90 | 3-1/2» | 101,6 | 101,6 | — | 4,2 | — | 3,05 | 4,78 | 5,74 | 5,74 | 8,08 | 8,08 | - | — | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3,6 | 3,05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13,49 | 17,12 | ||||
| 125 | 5" | 141,3 | 139,8 | 139,7 | 4,5 | 4,0 | 3,40 | - | 6,55 | 6,55 | 9,53 | 9,53 | 12,70 | 15,99 | 19,05 | ||||
| 150 | 6" | 168,3 | 165,2 | 168,3 | 5,0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | 8" | 219,1 | 216,3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8,18 | 8,18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23,01 | 22,23 |
| 250 | 10" | 273,1 | 267,4 | 273,0 | 6,6 | 6,3 | 4,19 | 6,35 | 7,80 | 9,27 | 9,27 | 12,70 | 12,70 | 15,09 | 18,26 | 21,44 | 25,40 | 28,58 | 25,40 |
| 300 | 12" | 323,9 | 328,9 | 323,9 | 6,9 | 7,1 | 4,57 | 6,35 | 8,38 | 9,53 | 10,31 | 14,27 | 12,70 | 17,48 | 21,44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7,9 | 8,0 | 6,35 | 7,92 | 9,53 | 9,53 | 11,13 | 15,09 | 12,70 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16" | 406,4 | 406,4 | 406,4 | 7,9 | 8,8 | 6,35 | 7,92 | 9,53 | 9,53 | 12,70 | 16,66 | 12,70 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 450 | 18" | 457,2 | 457,2 | 457,0 | 7,9 | 10,0 | 6,35 | 7,92 | 11,13 | 9,53 | 14,27 | 19,05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20" | 508,0 | 508,0 | 508,0 | 7,9 | 11,0 | 6,35 | 9,53 | 1270 | 9,53 | 15,09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50,01 | |
| 550 | 22" | 558,8 | 558,8 | - | - | 6,35 | 9,53 | 12,70 | 9,53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24" | 609,6 | 609,6 | 610,0 | 12,5 | 6,35 | 9,53 | 14,27 | 9,53 | 17,48 | 24,61 | 12,70 | 30,96 | 38,89 | 46,02 | 52,37 | 59,54 | ||
| 650 | 26" | 660,4 | 660,4 | - | - | 7,92 | 12,70 | - | 9,53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28" | 711,1 | 711,2 | 711,0 | 125 | 7,92 | 1270 | 15,88 | 9,53 | — | 12,70 | ||||||||
| 750 | 30" | 762,0 | 762,0 | - | — | 7,92 | 12,70 | 15,88 | 9,53 | — | 12,70 | — | - | — | - | ||||
| 800 | 32" | 812,8 | 812,8 | 813,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | - | |||||||
| 850 | 34" | 863,6 | 863,6 | — | - | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914,4 | 914,4 | 914,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 19,05 | 12,70 | — | |||||||
| 950 | 38" | 965,2 | 965,2 | - | - | — | — | — | 9,53 | — | 12,70 | - | |||||||
| 1000 | 40" | 1016,0 | 1016,0 | 1016,0 | 12,5 | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1050 | 42" | 1066,8 | 1066,8 | - | - | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1100 | 44" | 1117,6 | 1117,6 | - | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46" | 1168,4 | 1168,4 | - | - | - | - | - | 9,53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219,2 | 1219,2 | 1220,0 | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
