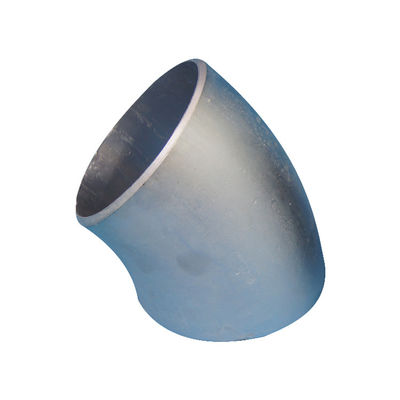

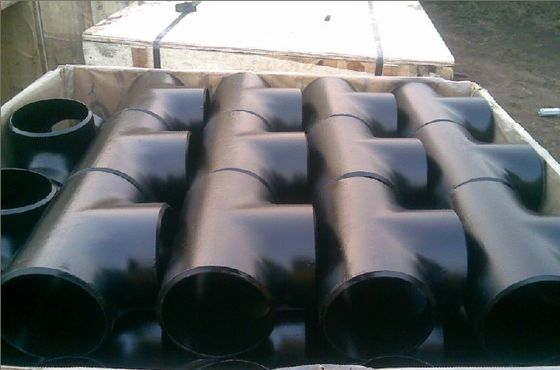

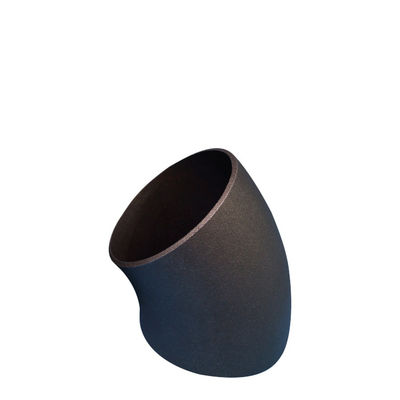

Olio della ruggine del nero del cappuccio Sch40 Sch80 del riduttore del T del gomito di Asme B16 9 dell'accessorio per tubi anti

Il gomito dell'accessorio per tubi B16.9; T; Riduttore; Cappuccio; Sch40; Sch80; Nero; Olio antiruggine

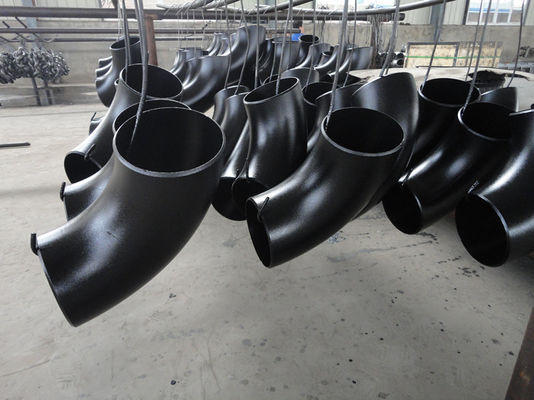

Uno dei metodi più comuni per la fabbricazione dei gomiti sta utilizzando il mandrino caldo che piega dai tubi d'acciaio diritti. Dopo il riscaldamento del tubo d'acciaio ad una temperatura elevata, il tubo è spinto, in espansione, curvatura dagli strumenti interni del mandrino per gradi. L'applicazione del piegamento caldo del mandrino può fabbricare un gomito senza cuciture dell'ampio intervallo di grandezza. Le caratteristiche di piegamento del mandrino sono forte di dipendere dalla forma e dalle dimensioni integrali del mandrino. I vantaggi usando dei gomiti di piegatura a caldo comprendono la più piccola deviazione di spessore ed il più forte raggio di piegamento che l'altro tipo di piegamento di metodo. Nel frattempo, facendo uso del piegamento invece delle curvature prefabbricate riduce sostanzialmente il numero delle saldature state necessarie. Ciò riduce la quantità di lavoro richiesta ed aumenta la qualità e l'impiego possibile dei tubi. Tuttavia, il piegamento freddo è il processo all'inclinazione il tubo d'acciaio diritto alle temperature normali in una macchina piegatubi. Il piegamento freddo è adatto a tubi con un diametro esterno di 17,0 - 219,1 millimetri ed a spessori della parete 2,0 - 28,0 millimetri. Il raggio di piegamento raccomandato è 2,5 che la x fa. Normalmente ad un raggio di piegamento di 40D. Usando il piegamento freddo, possiamo ottenere i piccoli gomiti del raggio, ma dobbiamo imballare i internals con la sabbia per evitare l'increspatura. Il piegamento freddo è un metodo di piegamento rapido ed economico. È un'opzione competitiva per la fabbricazione le condutture e dei pezzi meccanici.

Processo di fabbricazione saldato del gomito (piccolo & grande)

I gomiti saldati sono fatti dai piatti d'acciaio, in modo da non è gomiti d'acciaio senza cuciture. Usi una muffa e premi il piatto d'acciaio alla forma del gomito, quindi saldi la cucitura per essere un gomito d'acciaio di rivestimento. È il vecchio metodo di produzione dei gomiti. Anni recenti i gomiti di piccole dimensioni quasi ora sono fabbricati dai tubi d'acciaio. Per i grandi gomiti di dimensione, per esempio, è molto difficile da produrre i gomiti oltre 36" OD dai tubi d'acciaio. Così è fatto comunemente dai piatti d'acciaio, prementi il piatto alla forma di mezzo gomito e saldanti insieme le due metà. Poiché i gomiti sono saldati nel suo corpo, l'ispezione del giunto di saldatura è necessaria. Usiamo comunemente l'ispezione dei raggi x come il NDT.

ASTM A234

Questa specificazione copre il acciaio al carbonio lavorato & i montaggi di acciaio legato di costruzione senza cuciture e saldata. A meno che la costruzione senza cuciture o saldata sia specificata nell'ordine, o può essere fornita all'opzione del fornitore. Tutti i montaggi saldati della costruzione secondo questa norma sono assicurati con la radiografia 100%. Sotto ASTM A234, parecchi gradi sono disponibili secondo composizione chimica. La selezione dipenderebbe dal materiale del tubo collegato a questi montaggi.

Alcuni dei gradi disponibili sotto la specificazione di materiale collegata di questo tubo di corrispondenza e della specificazione sono elencati qui sotto:

ASTM A403

Questa specificazione riguarda due classi generali, WP & CR, dei montaggi austenitici lavorati di acciaio inossidabile di costruzione senza cuciture e saldata.
I montaggi del WP della classe sono fabbricati ai requisiti di ASME B16.9 & di ASME B16.28 e sono suddivisi in tre sottoclassi come segue:

• WP – SManufactured dal prodotto senza cuciture con un metodo senza cuciture di fabbricazione.
• WP – W questi montaggi contenere le saldature e tutte le saldature fatte dal produttore adatto compreso iniziare la saldatura del tubo se il tubo fosse saldato con l'aggiunta del materiale di riempitore è radiografato. Tuttavia nessuna radiografia è fatta per la saldatura cominciante del tubo se il tubo fosse saldato senza l'aggiunta del materiale di riempitore.
• WP-WX questi montaggi contenere le saldature e tutte le saldature se fatto dal produttore adatto o dal produttore di prodotto base sono radiografati.

I montaggi del CR della classe sono fabbricati ai requisiti di MSS-SP-43 e non richiedono l'esame non distruttivo.

Sotto ASTM A403 parecchi gradi sono disponibili secondo composizione chimica. La selezione dipenderebbe dal materiale del tubo collegato a questi montaggi. Alcuni dei gradi disponibili sotto la specificazione di materiale collegata di questo tubo di corrispondenza e della specificazione sono elencati qui sotto:

ASTM A420

Questa specificazione copre il acciaio al carbonio lavorato ed i montaggi di acciaio legato di costruzione senza cuciture & saldata destinata ad uso alle basse temperature. Riguarda quattro gradi WPL6, WPL9, WPL3 & WPL8 secondo composizione chimica. I montaggi WPL6 sono impatto provato a temporaneo – 50° C, WPL9 a -75° C, WPL3 a -100° C e WPL8 alla temperatura di -195° C.

Le valutazioni permissibili di pressione per i montaggi possono essere calcolate come per il tubo senza cuciture diritto conformemente alle regole stabilite nella sezione applicabile di ASME B31.3.

Lo spessore della parete del tubo ed il tipo materiale saranno che con cui i montaggi sono stati ordinati per essere utilizzati, la loro identità sui montaggi è invece delle marcature di valutazione di pressione.
