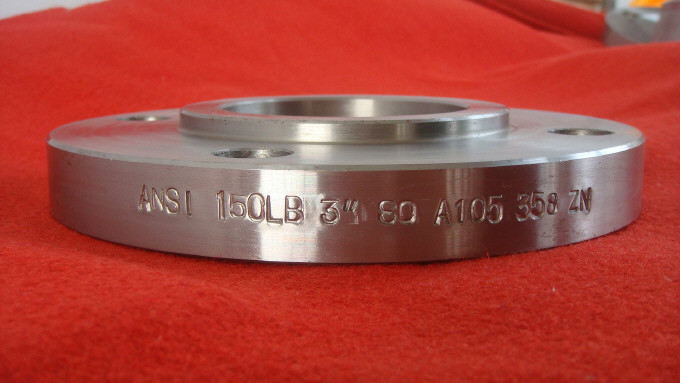

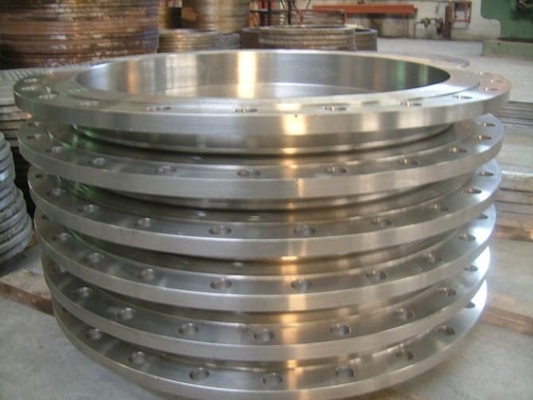

600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata

600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata
600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata 600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata 600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata 600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata

Grande immagine :  600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata

Dettagli:
Luogo di origine: La Cina
Marca: XF
Certificazione: TUV , ISO9001
Numero di modello: ½» (15 N.B.:) a 48" (1200NB) in 150 libbre, 300 libbre, 600 libbre, 900 libbre, 1500 libbre, 2500 li
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100pcs
Prezzo: --

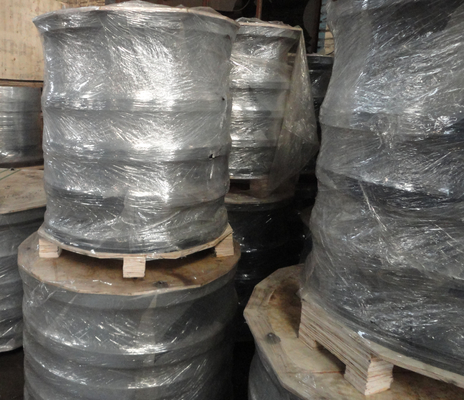

Imballaggi particolari: Non sottoponga a fumigazione o non sottoponga a fumigazione il compensato/il pallet o cassa a fumiga
Tempi di consegna: 30 GIORNI -40DAYS
Termini di pagamento: L/C, D/A, D/P, T/T
Capacità di alimentazione: 2000-3000 tonnellate al mese
Contatto

600 libbre di Ss304l di slittamento di acciaio inossidabile sulla flangia forgiata

descrizione
acciaio al carbonio: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Acciaio inossidabile: F304 F304L F316 F316L
DIMENSIONE: 1/2» N.B.: A 48" N.B.: Pressione: 150 LIBBRE, 300 LIBBRE, 600 LIBBRE, 900 LIBBRE, 1500LBS, 2500LBS

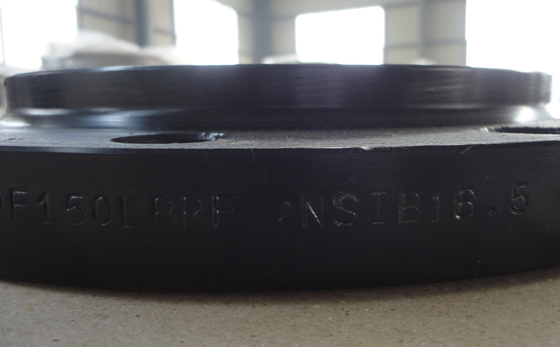

Trattamento di superficie: Pittura antiruggine trasparente/gialla/nera dell'olio antiruggine, lo zinco, caldo immerso ha galvan Imballaggio: Non sottoponga a fumigazione o non sottoponga a fumigazione il compensato/il pallet o cassa a fumiga
Uso: Giacimento di petrolio, al largo, sistema a acqua, costruzione navale, gas naturale, Electric Power,
Evidenziare:

600 libbre di slittamento di acciaio inossidabile sulla flangia

,

slittamento di acciaio inossidabile di ss304l sulla flangia

,

gli ss slittano sulla flangia forgiata

FLANGIA SLIP DELLA CLASSE 150 DELL'ANSI B16.5 SULLA FLANGIA FORGIATA DEL ACCIAIO AL CARBONIO A105 E DI ACCIAIO INOSSIDABILE DI SS304L



ASME/ANSI B16.5 fornisce

  • collo della saldatura
  • mocassino
  • saldatura dell'incavo
  • infilato
  • giunto
  • cieco

dimensioni della flangia per i tubi 1/2 di gamma» a 24" - nelle classi 150 - 2500 di gamma. Nota che le valutazioni sono ai punti con la terminologia come le classi di ASME xxx o api xxxx.

In generale dovete specificare il programma (spessore) del tubo collegato quando sta essendo estremità saldata alla flangia. I collegamenti saldati ed infilati dell'incavo è inalterati da spessore della parete e dovrebbero richiedere soltanto il OD.

Dimensione nominale del tubo
NPS
(pollici)		 Classe 150
Diametro di
Flangia
(pollici)		 No.
di
Bulloni		 Diametro di
Bulloni
(pollici)		 Diametro di
Fori passanti
(pollici)		 Bolt
Cerchio
(pollici)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • = 25,4 millimetri a 1 pollici
Dimensione nominale del tubo
NPS
(pollici)		 Classe 300
Diametro di
Flangia
(pollici)		 No.
di
Bulloni		 Diametro di
Bulloni
(pollici)		 Diametro di
Fori passanti
(pollici)		 Bolt
Cerchio
(pollici)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1,12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Dimensione nominale del tubo
NPS
(pollici)		 Classe 400
Diametro di
Flangia
(pollici)		 No.
di
Bulloni		 Diametro di
Bulloni
(pollici)		 Diametro di
Fori passanti
(pollici)		 Bolt
Cerchio
(pollici)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1,12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Dimensione nominale del tubo
NPS
(pollici)		 Classe 600
Diametro di
Flangia
(pollici)		 No.
di
Bulloni		 Diametro di
Bulloni
(pollici)		 Diametro di
Fori passanti
(pollici)		 Bolt
Cerchio
(pollici)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1,12 10-1/2
6 14 12 1 1,12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Dimensione nominale del tubo
NPS
(pollici)		 Classe 900
Diametro di
Flangia
(pollici)		 No.
di
Bulloni		 Diametro di
Bulloni
(pollici)		 Diametro di
Fori passanti
(pollici)		 Bolt
Cerchio
(pollici)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2,12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Dimensione nominale del tubo
NPS
(pollici)		 Classe 1500
Diametro di
Flangia
(pollici)		 No.
di
Bulloni		 Diametro di
Bulloni
(pollici)		 Diametro di
Fori passanti
(pollici)		 Bolt
Cerchio
(pollici)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2,12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2,88 30-1/2
20 38-3/4 16 3 3,12 32-3/4
24 46 16 3-1/2 3,62 39
Dimensione nominale del tubo
NPS
(pollici)		 Classe 2500
Diametro di
Flangia
(pollici)		 No.
di
Bulloni		 Diametro di
Bulloni
(pollici)		 Diametro di
Fori passanti
(pollici)		 Bolt
Cerchio
(pollici)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1,12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1,12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2,12 14-1/2
8 21-3/4 12 2 2,12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2,88 24-3/8
