Dettagli:
|
| Tipo di saldatura: | estremità saldata | Tipo adattantesi: | GOMITO, T, RIDUTTORE, CAPPUCCIO |
|---|---|---|---|
| Rivestimento: | OLIO ANTIRUGGINE, PITTURA NERA, GALVANIZZATA | dimensione: | 1/2» - 80" |
| Materiale: | Acciaio al carbonio, acciaio inossidabile | Spessore: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Trattamento di superficie: | Senza cuciture, saldato | Norma: | ASME B16.9/B16.28 |
| Evidenziare: | L'estremità di ASME B16.9 ha saldato gli accessori per tubi,l'estremità del gomito del wpb ha saldato gli accessori per tubi,gomito della saldatura testa a testa del asme b16.28 |
||
L'estremità di ASME B16.9 B16.28 ha saldato il cappuccio del riduttore del T del gomito degli accessori per tubi A234WPB
ASME B16.9 riguarda le dimensioni globali, le tolleranze, le valutazioni, la prova e le marcature per carbonio lavorato ed i montaggi buttwelding prefabbricati dell'acciaio legato di NPS da 1/2 a 48 (DN 15 fino al 1200). Riguarda i montaggi di tutto lo spessore della parete producibile. Questa norma non riguarda i montaggi buttwelding resistenti alla corrosione di pressione bassa. Vedi MSS SP-43, montaggi lavorati della Estremità-saldatura di acciaio inossidabile.
I brevi gomiti ed i ritorni del raggio, che precedentemente sono stati inclusi in ASME B16.28-1994, sono inclusi in questa norma.
B16.9 deve essere usato insieme con attrezzatura descritta in altri volumi della serie di ASME B16 delle norme come pure con altre norme di ASME, quali la caldaia ed il codice di contenitore a pressione e il B31 che convoglia i codici.
Tipo adattantesi:
SR della LR del gomito (raidus lungo) (breve raggio) 45/60/90/180DEG; 3D/5D curvatura 45DEG/90DEG;

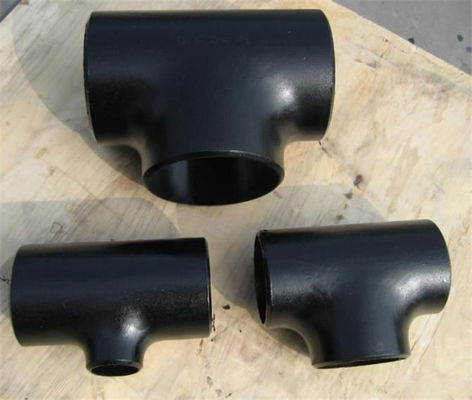

T, T uguale, riducente T, incrocio, sella

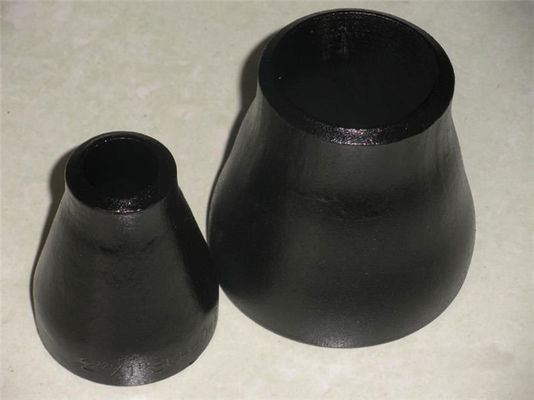

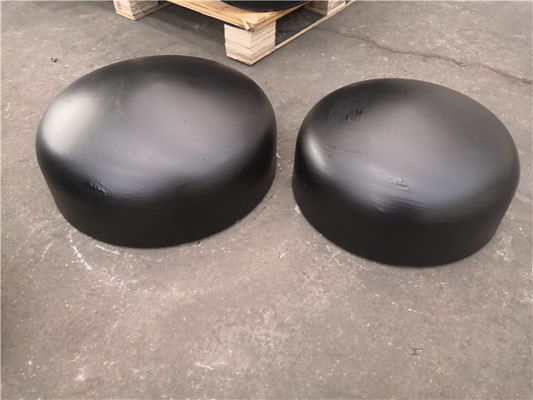

Riduttore concentrico del riduttore, riduttore eccentrico, cappuccio protettivo del tubo
Materiale:
acciaio al carbonio ASTM A234 WPB, WP9, ASTM A420 gr. WPL6, ASTM A105, ASTM A694 F42-F70
acciaio inossidabile ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; BACCANO 1,4404
| NPS | O.D. D |
90° Rad lungo Centro da concludersi |
45° Rad lungo Centro da concludersi B |
90° 3D Centro da concludersi |
45° 3D Centro da concludersi B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
