Dettagli:
|
| Materiale: | SS400 | Colore: | Giallo |
|---|---|---|---|
| Pressione: | 5K 10K 16K 20K 30K 40K | Progettazione speciale: | - Si ', certo. |
| Nome: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/COLORE GIALLO di SOH Carbon Steel SS400 | La maggior parte dei tipi comuni di flange di JIS b2220 10k: | Forgiato/infilato/ha avvitato/piatto |
| Evidenziare: | flangia dn125 jis b2220,flangia rf jis b2220,flangia in acciaio inossidabile 304 jis b 2220 |
||

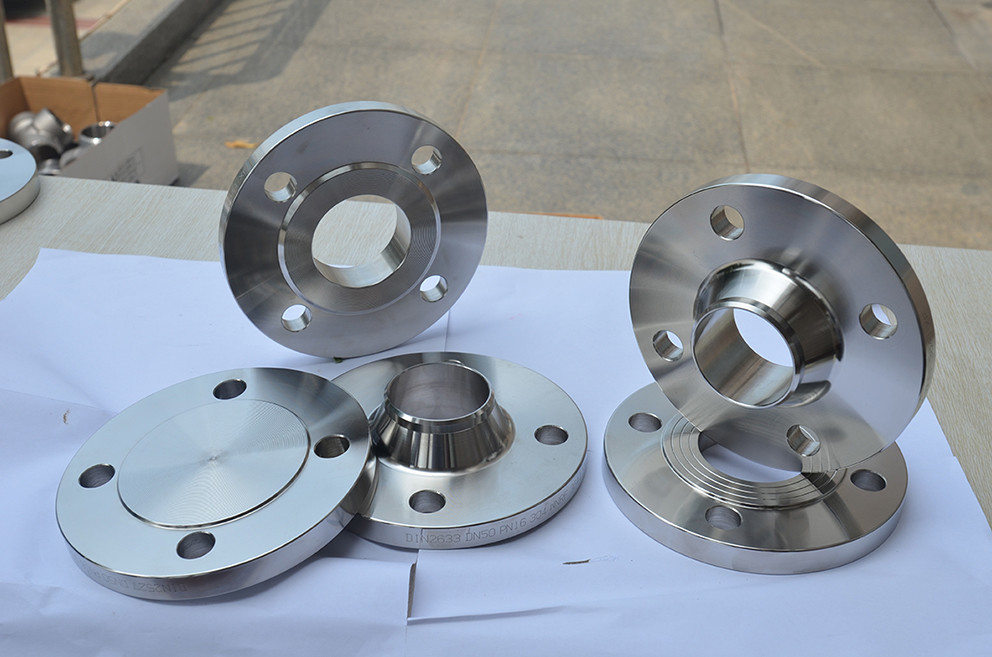

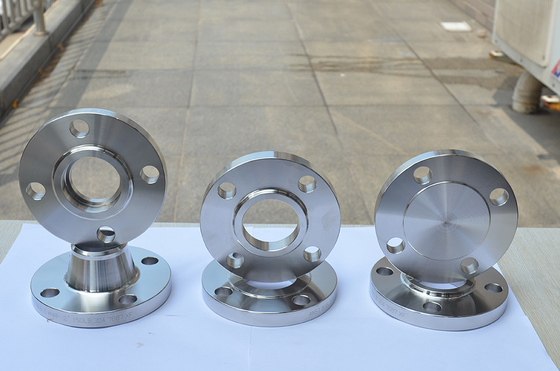

Flangia a piastra RF in acciaio inossidabile JIS B2220 DN125 304
Le flange in acciaio inossidabile hanno una resistenza meccanica di progettazione e un'estensibilità relativamente elevata e hanno ottime prestazioni dei materiali in acciaio inossidabile.Le flange in acciaio inossidabile sono generalmente utilizzate per il collegamento di tubazioni e valvole.Ci sono fori sui pezzi di connessione della flangia, i fori dei bulloni sono strettamente collegati alle due flange e ci sono guarnizioni tra le due flange per garantire la tenuta.Grazie alle sue eccellenti proprietà, le flange in acciaio inossidabile sono ampiamente utilizzate in molti settori.
L'acciaio inossidabile è uno dei materiali metallici molto potenti.Il materiale in acciaio inossidabile ha un'eccellente resistenza alla corrosione, non solo può mantenere l'integrità del design dell'edificio, ma è molto facile da produrre, elaborare e fabbricare per soddisfare i requisiti di sviluppo strutturale di architetti e designer.C'è una pellicola di ossido sulla superficie della flangia in acciaio inossidabile, quindi non si corroderà a contatto con l'ossigeno nell'atmosfera.Ma altri metalli reagiscono con l'ossigeno nell'atmosfera, come il normale acciaio al carbonio, il ferro continuerà a ossidarsi e la corrosione continuerà ad espandersi, formando pori.Pertanto, le flange in acciaio inossidabile si distinguono tra tutte le flange metalliche, si distinguono e non possono essere sostituite.
| Nominale | Al di fuori | Dentro | Al di fuori | Dimensioni in sezione della flangia | Foro del bullone | Né | Circa. | ||||||||||
| Dia.Di | Dia.Di | Dia.di | Dia.Di | T | T | Dia.di Mozzo | R | Dia.Di | Dia.Di | Bullone. | NO. | Buco | Bullone | Peso | |||
| Flangia | Acciaio | Flangia | Flangia | UN | B | Viso | Rai- faccia sed |
Cerchio | di Bullone | Dia. | Misurare | (kg) | |||||
| Tubo | Fare | D | F | G | Dia | Buchi | H | SOP | BL | SOH | |||||||
| 10 | 17.3 | 17.8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27.7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34.0 | 34.5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3,90 | - |
| 100 | 114.3 | 115,4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139,6 | 141.2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190,7 | 192.1 | 305,0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216,3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318,5 | 321,0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355,6 | 358.1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 | 36,90 | 18.20 |
| 400 | 406,4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25,80 |
| 450 | 457.2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508,0 | 511,0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81,60 | 38.00 |
| (550) | 558,8 | 562,0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49.40 |
| 600 | 609.6 | 613,0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52,60 |
| (650) | 660.4 | 664,0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60.20 |
| 700 | 711.2 | 715,0 | 905,0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762,0 | 766,0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812.8 | 817.0 | 1020,0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76,00 | 249(286) | 92,00 |
| (850) | 863.6 | 868,0 | 1070,0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98,70 |
| 900 | 914.4 | 919,0 | 1120,0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110,00 |
| 1000 | 1016.0 | 1021.0 | 1235,0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109,00 | (512) | 133,00 |
| 1100 | 1117.6 | 1122.0 | 1345,0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131,00 | (675) | 175,00 |
| 1200 | 1219.2 | 1224.0 | 1465,0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163,00 | (854) | 215,00 |
| 1350 | 1371.6 | 1376,0 | 1630,0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204,00 | (1180) | 274,00 |
| 1500 | 1524.0 | 1529,0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248,00 | (1590) | 340,00 |
| Tabella delle dimensioni della flangia JIS 10k | 1/2" (15NB) a 48" (1200NB) DN10~DN5000 |
|---|---|
| Standard flangia JIS 10k 80a | ANSI/ASME B16.5, B16.47 Serie A e B, B16.48, BS4504, BS 10, EN-1092, DIN, Flange ANSI, Flange ASME, Flange BS, Flange DIN, Flange EN, Flange GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Flangia JIS 10k 50a Calcolo della pressione in DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 Flangia JIS 10k |
| Flangia JIS 10k rf Pressione nominale ANSI | Classe 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS Flangia JIS 10k 25a |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K JIS 10k con flangia scorrevole |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar Flangia JIS 10k 80a |
| IT | 6Bar 10Bar 16Bar 25Bar 40Bar Flangia a saldare JIS 10k |
| Tipi più comuni di flangia JIS b2220 10k | Forgiato / filettato / avvitato / piatto |
| Tecnica di produzione |
|
| JIS 10k slip on flangia Rivestimento | Vernice nera ad olio, vernice antiruggine, zincata, gialla trasparente, flangia JIS 10k zincata a freddo e a caldo |
| Tipo di connessione/Tipo di faccia flangia | Faccia rialzata (RF), giunto ad anello (RTJ), faccia piatta (FF), maschio-femmina grande (LMF), faccia con giunzione sovrapposta (LJF), maschio-femmina piccolo (SMF), linguetta piccola, linguetta e scanalatura grandi , Scanalatura |
| Certificati di prova della flangia JIS 10k | UNI EN 10204/3.1B Certificato di materie prime Rapporto sul test radiografico al 100%. Rapporto di ispezione di terze parti, ecc |
| Test della flangia cieca JIS 10k | Spettrografo a lettura diretta, macchina per prove idrostatiche, rilevatore di raggi X, rilevatore di difetti trasonico UI, rilevatore di particelle magnetiche |
| Disegno speciale |
Come da tuo disegno AS, ANSI, BS, DIN e JIS |
| Attrezzatura | Pressa, Piegatrice, Spingitrice, Smussatrice elettrica, Sabbiatrice ecc |
| Origine | Indiano/Europa occidentale/Giappone/USA/Coreano |
| Flangia JIS 10k 80a Usi e applicazione |
|
| Produttore di |
DIN ANSI, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE ecc.
|
| Flangia cieca JIS 10k Esporta in | Indonesia, Ucraina, India, Irlanda, Singapore, Arabia Saudita, Spagna, Dubai, Perù, Tailandia, Corea, Iran, Canada, USA, Brasile, Egitto, Oman, ecc. |
| Certificati di prova sui materiali (MTC) secondo EN 10204 3.1 e EN 10204 3.2, Certificati di prova che certificano NACE MR0103, NACE MR0175 | |
Uno dei principali produttori di flange JIS 10k rf di qualità offre queste flange JIS 10k 80a come da standard.Excel Metal è certificato ISOProduttore di flange JIS 10k 50ae flangia JIS 10k 40a
| Flangia JIS b2220 10k in acciaio al carbonio | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Die Steel, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, High Yield CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| Flangia in acciaio inossidabile JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, Din 1.4301, Din 1.4306, Din 1.4401, Din 1.4404, Din 1.4308, Din 1.4408, Din 1.4306, Din 1.4306, Din 1.4401, Din 1.4404, Din 1.4308, Din 1.4408 1.4409 |
| Flangia in acciaio legato JIS b2220 10k | ASTM A182/ASME SA182 F5, F9, F11, F12, F22, F91 |
| Flangia in titanio JIS b2220 10k | ASTM B381 / ASME SB381, titanio gr.1, titanio gr.2, titanio gr.4, titanio gr.5, titanio gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Flangia in rame JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, ecc |
| Flangia Rame Nichel JIS b2220 10k | ASTM/ASME SB 61/62/151/152, Rame Nichel 90/10 (C70600), Cupro Nichel 70/30 (C71500), UNS C71640 |
| Flangia in ottone JIS b2220 10k | 3602/2604/H59/H62/ecc. |
| Flangia Inconel JIS b2220 10k | ASTM B564 / ASME SB564, flangia Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k |
| Flangia Hastelloy JIS b2220 10k | Flange ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X |
| Flangia Monel JIS b2220 10k | ASTM B564 / ASME SB564, Monel 400 (UNS N. N04400), Monel 500 (UNS N. N05500) |
| Flangia in lega 20 JIS b2220 10k | ASTM B462 / ASME SB462, lega Carpenter® 20, lega 20Cb-3 |
| Flangia in alluminio JIS b2220 10k | 5052/6061/6063/2017/7075/ecc. |
| Flangia in nichel JIS b2220 10k | ASTM B564/ASME SB564, nichel 200, nichel 201, nichel 205, nichel 205LC |
| Flangia duplex JIS b2220 10k | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Flangia Super Duplex JIS b2220 10k | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Flangia Incoloy JIS b2220 10k | Flange ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 |
| Flangia 254 Smo JIS b2220 10k | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Flangia Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Altro materiale della flangia JIS b2220 10k | Bronzo allo stagno, bronzo all'alluminio, bronzo al piombo |
Emerso come uno dei principali produttori di flange JIS 10k 25a, disponiamo di un'ampia gamma di flange JIS 10k 65a in tutte le dimensioni e dimensioni, distributore affidabile e fornitore di flange JIS 10k 40a e forniamo la spedizione immediata della flangia JIS 10k in tutto
