Dettagli:
|
| Norma: | ASME B16.9 | Dimensione: | 1/2» - 48" |
|---|---|---|---|
| Materiale: | A234 WPB SS304/314L SS316/316L | Rivestimento: | Pittura nera, olio, galvanizzata fredda e caldo galvanizzati |
| Pacchetto: | Casse e pallet del compensato | Spessore: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Certificato: | ISO9001, PED E AD2000 W0 EN10204 3,1 | ||
| Evidenziare: | Cappucci buttweld di acciaio al carbonio Sch160,Cappucci del tubo del metallo di SCH40 SCH80,316L cappuccio del tubo di programma 40 |
||

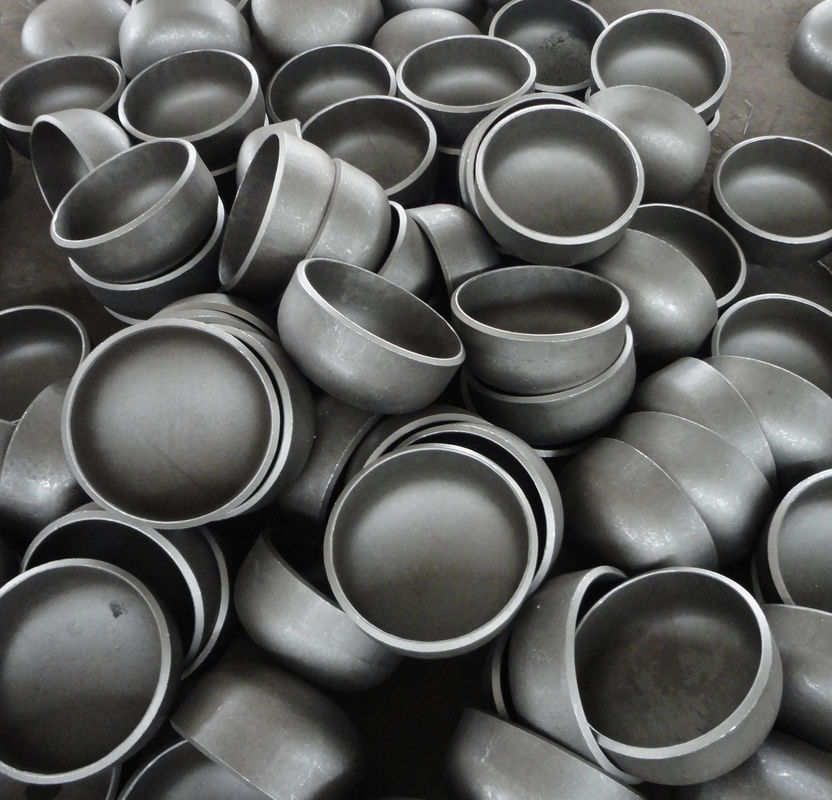

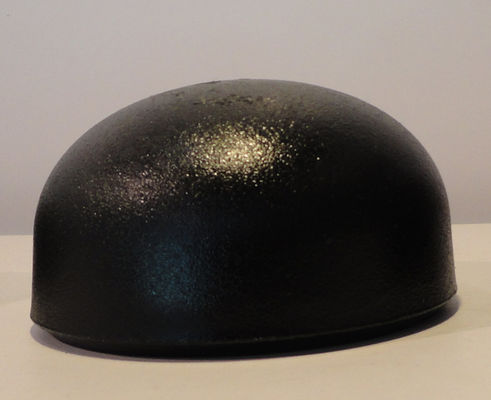

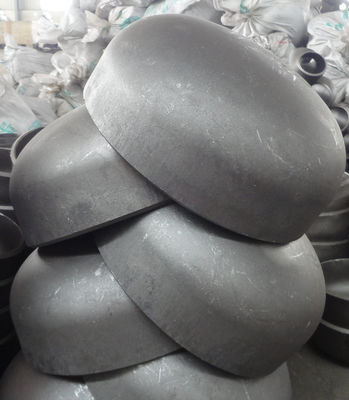

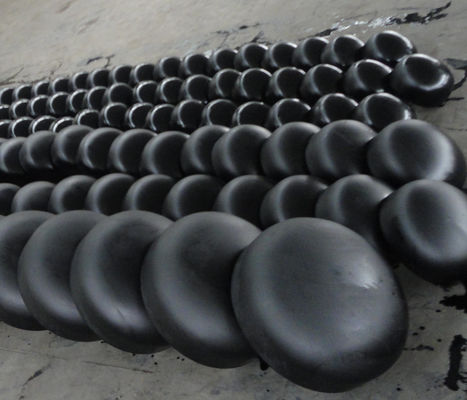

MONTAGGIO DEL CAPPUCCIO SALDATO ESTREMITÀ DI ASME B16.9 STD SCH40 SCH80 SCH160
Materiale: A234 WPB SS304/314L SS316/316L
Dimensione: 1/2» - 48"
Spessore: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Rivestimento: Pittura nera, olio, galvanizzata fredda e caldo galvanizzati
Pacchetto: Casse e pallet del compensato
CODICE FOSTD - FOXS |
DIAMETRO NOMINALE |
TH DELLA PARETE. S MILLIMETRO |
ALTEZZAH MILLIMETRO |
PESO TEORICO CHILOGRAMMO |
|||
|---|---|---|---|---|---|---|---|
SCRUTINIO. |
D MILLIMETRO |
STD |
XS |
STD |
XS |
||
5 |
1/2 |
21,34 |
2,77 |
3,73 |
25,4 |
0,03 |
- |
7 |
3/4 |
26,67 |
2,87 |
3,91 |
25,4 |
0,06 |
0,08 |
10 |
1 |
33,40 |
3,38 |
4,55 |
38,1 |
0,10 |
0,14 |
12 |
1" 1/4 |
42,16 |
3,56 |
4,85 |
38,1 |
0,14 |
0,18 |
15 |
1" 1/2 |
48,26 |
3,68 |
5,08 |
38,1 |
0,16 |
0,23 |
20 |
2 |
60,32 |
3,91 |
5,54 |
38,1 |
0,27 |
0,32 |
25 |
2" 1/2 |
73,02 |
5,16 |
7,01 |
38,1 |
0,41 |
0,45 |
30 |
3 |
88,90 |
5,49 |
7,62 |
50,8 |
0,65 |
0,82 |
40 |
4 |
114,30 |
6,02 |
8,56 |
63,5 |
1,15 |
1,54 |
50 |
5 |
141,30 |
6,55 |
9,52 |
76,2 |
1,90 |
2,59 |
60 |
6 |
168,27 |
7,11 |
10,97 |
88,9 |
2,92 |
4,10 |
80 |
8 |
219,07 |
8,18 |
12,70 |
101,6 |
5,07 |
7,3 |
100 |
10 |
273 |
9,27 |
12,70 |
127 |
9,1 |
12,0 |
120 |
12 |
323,9 |
9,52 |
12,70 |
152 |
13,6 |
17,0 |
140 |
14 |
355,6 |
9,52 |
12,70 |
165 |
14,42 |
19,8 |
160 |
16 |
406,4 |
9,52 |
12,70 |
178 |
18,86 |
25,89 |
180 |
18 |
457,2 |
9,52 |
12,70 |
203 |
27,65 |
36,52 |
200 |
20 |
508 |
9,52 |
12,70 |
229 |
35,60 |
46,98 |
240 |
24 |
609,6 |
9,52 |
12,70 |
267 |
46 |
64,60 |
| CAPS - dimensione dell'ANSI B 16,9 | |||
| pollici | millimetro | Altezza | |
| D | E | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| Dimensione nel millimetro | |||
| TOLLERANZE DIMENSIONALI – GLI SS CONVOGLIANO CAPS | ||||
| Per tutti i montaggi | Cappucci | |||
| Dimensione nominale del tubo (NPS) | Fuori di Ø alla smussatura | Dentro Ø all'estremità | Spessore della parete t/T1 |
Lunghezza totale E |
| 1/2 i 2 1/2 | 1 | 0,8 | Non | 4 |
| 3 i 3 1/2 | 1 | 1,6 | di meno | 4 |
| 4 | +2 -1 | 1,6 | che | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | del termine nominale | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
| NPS | STD | XS | SCH 160 | XXS |
| 1 | 0,09 | 0,14 | 0,18 | 0,23 |
| 1.1/4 | 0,14 | 0,18 | 0,23 | 0,34 |
| 1.1/2 | 0,18 | 0,23 | 0,27 | 0,41 |
| 2 | 0,27 | 0,34 | 0,57 | 0,68 |
| 2.1/2 | 0,41 | 0,45 | 0,79 | 1,13 |
| 3 | 0,68 | 0,79 | 1,32 | 1,81 |
| 3.1/2 | 0,91 | 1,13 | – | 2,72 |
| 4 | 1,13 | 1,36 | 2,68 | 3,4 |
| 5 | 2,04 | 2,49 | 4,54 | 5,44 |
| 6 | 2,95 | 4,08 | 6,8 | 8,16 |
| 8 | 5,44 | 7,26 | 14,06 | 13,61 |
| 10 | 9,07 | 11,34 | 25,85 | – |
| 12 | 13,61 | 16,33 | 43,09 | – |
| 14 | 16,33 | 20,41 | – | – |
| 16 | 18,14 | 24,49 | – | – |
| 18 | 24,49 | 32,66 | – | – |
| 20 | 34,02 | 39,01 | – | – |
| 22 | 42,64 | 56,7 | – | – |
| 24 | 43,54 | 58,97 | – | – |
| 26 | 53,98 | 72,12 | – | – |
| 30 | 78,02 | 103,87 | – | – |
| NPS | STD | XS | SCH 160 | XXS |
Tutti i pesi sono nelle libbre e nel peso dell'estremità del tubo per chilogrammi ed approssimati a o stimati.
