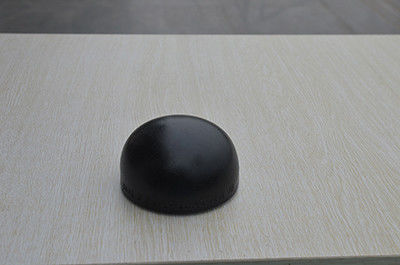

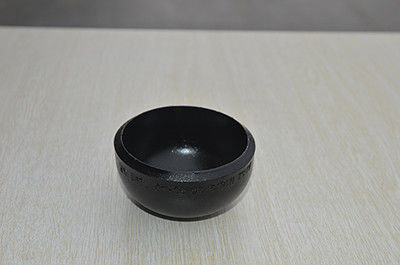

DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200

DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200
DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200 DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200 DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200 DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200

Grande immagine :  DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200

Dettagli:
Luogo di origine: Fatto in Cina
Marca: CAP
Certificazione: ISO9001 PED2000
Numero di modello: SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS
Termini di pagamento e spedizione:
Quantità di ordine minimo: 2Tons
Prezzo: 1
Imballaggi particolari: la norma in condizione di navigare dell'esportazione plywooded i casi
Tempi di consegna: 5
Termini di pagamento: L/C, D/A, D/P, T/T
Capacità di alimentazione: 5000Ton al mese
Contatto

DN15 ai cappucci Buttweld SCH10 senza cuciture SCH20 SCH100 SCH120 XXS di acciaio inossidabile DN1200

descrizione
Materiale: A234 WPB Spessore: SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS
dimensione: 1/2» A 48"
Evidenziare:

Cappucci Buttweld SCH10 di acciaio inossidabile DN1200

,

Cappucci Buttweld SCH20 di acciaio inossidabile DN1200

,

Cappucci buttweld SCH100 di acciaio inossidabile DN1200

L'ANSI B 16,9 CONFINA IL CAPPUCCIO SALDATO & senza cuciture di SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS

Specificazione del cappuccio del tubo di ASME B16.9

Specifiche Cappuccio
Dimensione degli accessori per tubi del cappuccio protettivo del tubo Montaggi senza cuciture della saldatura testa a testa: 1/2» - 24"
Montaggi saldati della saldatura testa a testa: 1/2» - 48"
Dimensioni dei montaggi del cappuccio del tubo ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
Spessore del cappuccio del tubo di Bw SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS disponibile con SIG. della NACE 01-75
Bw Sch del cappuccio 80 tipi Senza cuciture/ERW/accessori per tubi saldati/fabbricati
Tipo del cappuccio di Bw DN15-DN1200
Collegamento Saldatura
Raggio di piegamento R=1D, 2D, 3D, 5D, 6D, 8D, 10D o accessori per tubi su ordinazione
Intervallo di grandezza ½» N.B.: a 24" N.B.: in Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100)
Cappuccio FittingsFittings del tubo Angolo: 22,5 gradi, 30deg, 45 gradi, 90 gradi, 180 gradi, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D.
Norma: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
Processo di fabbricazione Spinta, stampa, forgia, colata, ecc.
Bw Sch del cappuccio 80 certificati di prova dei montaggi En 10204/3.1B
Le materie prime certificano
Relazione sull'esperimento 100% della radiografia
Rapporto d'ispezione dei terzi, ecc

Mercati ed industrie chiave per il cappuccio del tubo
  • Upgraders del bitume.
  • Raffinerie di petrolio pesanti.
  • Energia nucleare (principalmente senza cuciture).
  • Petrolchimica ed acidi.
Applicazione
  • Montaggi per collegare tubo & i tubi in petrolio, potere, prodotto chimico, costruzione, gas, metallurgia, costruzione navale ecc
  • Il cappuccio del tubo di programma 10 di ASME B16.9 è un'alternativa economica per le applicazioni a bassa pressione.
  • Il cappuccio del tubo di programma 40 dell'ANSI B16.9 ha una parete più spessa per le applicazioni più ad alta pressione.
Certificati di prova materiale (MTC) secondo en 10204 3,1 ed en 10204 3,2, certificati di prova che certificano la NACE MR0103, la NACE MR0175





Dimensioni del cappuccio protettivo di ASME B16.9

Produttore In India del cappuccio protettivo di ASME B16.9
Codice FOSTD - FOXS Diametro nominale Th della parete. S millimetro Altezza H millimetro Peso teorico chilogrammo
Scrutinio. D millimetro STD XS STD XS
5 1/2 21,34 2,77 3,73 25,4 0,03 -
7 3/4 26,67 2,87 3,91 25,4 0,06 0,08
10 1 33,40 3,38 4,55 38,1 0,10 0,14
12 1" 1/4 42,16 3,56 4,85 38,1 0,14 0,18
15 1" 1/2 48,26 3,68 5,08 38,1 0,16 0,23
20 2 60,32 3,91 5,54 38,1 0,27 0,32
25 2" 1/2 73,02 5,16 7,01 38,1 0,41 0,45
30 3 88,90 5,49 7,62 50,8 0,65 0,82
40 4 114,30 6,02 8,56 63,5 1,15 1,54
50 5 141,30 6,55 9,52 76,2 1,90 2,59
60 6 168,27 7,11 10,97 88,9 2,92 4,10
80 8 219,07 8,18 12,70 101,6 5,07 7,3
100 10 273 9,27 12,70 127 9,1 12,0
120 12 323,9 9,52 12,70 152 13,6 17,0
140 14 355,6 9,52 12,70 165 14,42 19,8
160 16 406,4 9,52 12,70 178 18,86 25,89
180 18 457,2 9,52 12,70 203 27,65 36,52
200 20 508 9,52 12,70 229 35,60 46,98
240 24 609,6 9,52 12,70 267 46 64,60

Grafico del peso del cappuccio di ASME B16.9

NPS STD XS SCH 160 XXS
1 0,09 0,14 0,18 0,23
1.1/4 0,14 0,18 0,23 0,34
1.1/2 0,18 0,23 0,27 0,41
2 0,27 0,34 0,57 0,68
2.1/2 0,41 0,45 0,79 1,13
3 0,68 0,79 1,32 1,81
3.1/2 0,91 1,13 – 2,72
4 1,13 1,36 2,68 3,4
5 2,04 2,49 4,54 5,44
6 2,95 4,08 6,8 8,16
8 5,44 7,26 14,06 13,61
10 9,07 11,34 25,85 –
12 13,61 16,33 43,09 –
14 16,33 20,41 – –
16 18,14 24,49 – –
18 24,49 32,66 – –
20 34,02 39,01 – –
22 42,64 56,7 – –
24 43,54 58,97 – –
26 53,98 72,12 – –
30 78,02 103,87 – –
NPS STD XS SCH 160 XXS
