Pittura del nero del riduttore SCH40 A234 WPB del tubo d'acciaio di CEE di RAGGIRO del PED ASME B16.9 di iso

Pittura del nero del riduttore SCH40 A234 WPB del tubo d'acciaio di CEE di RAGGIRO del PED ASME B16.9 di iso
Pittura del nero del riduttore SCH40 A234 WPB del tubo d'acciaio di CEE di RAGGIRO del PED ASME B16.9 di iso Pittura del nero del riduttore SCH40 A234 WPB del tubo d'acciaio di CEE di RAGGIRO del PED ASME B16.9 di iso Pittura del nero del riduttore SCH40 A234 WPB del tubo d'acciaio di CEE di RAGGIRO del PED ASME B16.9 di iso

Grande immagine :  Pittura del nero del riduttore SCH40 A234 WPB del tubo d'acciaio di CEE di RAGGIRO del PED ASME B16.9 di iso

Dettagli:
Luogo di origine: La Cina
Marca: XF
Certificazione: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Numero di modello: 1/2» - 48"
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: 1USD-100USD
Imballaggi particolari: Casse e pallet del compensato
Tempi di consegna: 15-30DAYS
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 1500TONS UN MESE
Contatto

Pittura del nero del riduttore SCH40 A234 WPB del tubo d'acciaio di CEE di RAGGIRO del PED ASME B16.9 di iso

descrizione
Norma: ASME B16.9 Dimensione: 1/2» - 48"
Materiale: A234 WPB SS304/304L SS316/316L Spessore: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Rivestimento: Pittura nera, olio, galvanizzata fredda e caldo galvanizzati Pacchetto: Casse e pallet del compensato
Evidenziare:

Riduttore del tubo d'acciaio di RAGGIRO di ASME B16.9

,

Riduttore del tubo d'acciaio di CEE di ASME B16.9

,

Riduttore del nero del PED A234 WPB di iso

RIDUTTORE SCH40 A234 WPB DI CEE DEL RIDUTTORE DI RAGGIRO DI ASME B16.9 CON PITTURA NERA



Materiale: A234 WPB SS304/304L SS316/316L



Dimensione: 1/2» - 48"



Spessore: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Rivestimento: Pittura nera, olio, galvanizzata fredda e caldo galvanizzati



Pacchetto: Casse e pallet del compensato



Descrizione di prodotto dettagliata
Nome di prodotto: GOMITO, RIDUTTORE, T, CAPPUCCIO Norma: ANSI B16.9, EN10253, BACCANO
Materiale: A234 WPB/P245GH/S235JRG2/ST37-2 Tipo: Montaggio senza cuciture, montaggio saldato
Colore: Nero, olio della prova della ruggine Acciaio: Acciaio al carbonio, acciaio inossidabile
Posizione: Hebei Pagamento: Pagamento anticipato di 30%, 70% contro la copia di BL
Certificato: ISO, PED Uso: Collegamento di tubo

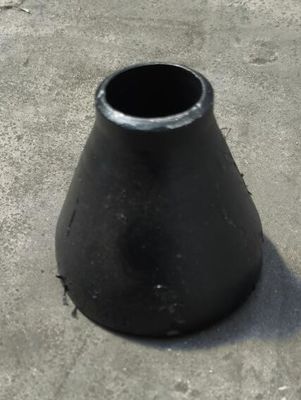

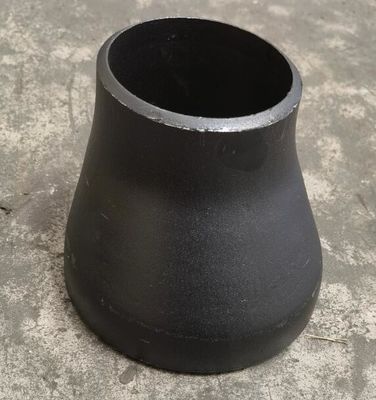

Dimensioni dei riduttori dell'ANSI /ASME B16.9, grafico concentrico Buttweld di dimensioni del riduttore, dimensioni Buttweld eccentriche dei riduttori:

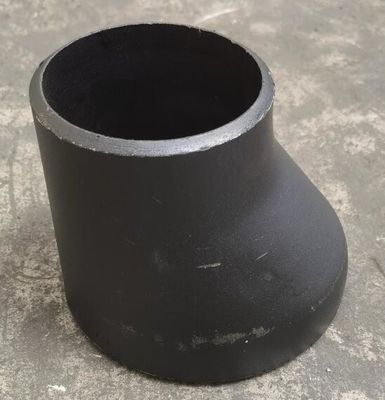

Il riduttore di Eccnetric dimensiona l'ANSI B16.9

Dimensioni dei riduttori di acciaio inossidabile

Codice RCD REISO Ø GRANDE Ø PICCOLO ALTEZZA H millimetro PESO TEORICO CHILOGRAMMO
DN D millimetro Spessore S millimetro DN d millimetro Spessore s millimetro
27 21 3/4 26,9 2,3 1/2 21,3 2,0 38 0,08
33 21 1 33,7 2,6 1/2 21,3 2,0 50 0,09
33 27 3/4 26,9 2,3 0,09
42 21 1 ″ 1/4 42,4 2,6 1/2 21,3 2,0 50 0,12
42 27 3/4 26,9 2,3 0,13
42 33 1 33,7 2,6 0,14
*48 21 1 ″ 1/2 48,3 2,6 1/2 21,3 2,0 64 0,18
48 27 3/4 26,9 2,3 0,19
48 33 1 33,7 2,6 0,20
48 42 1 ″ 1/4 42,4 2,6 0,20
60 27 2 60,3 2,9 3/4 26,9 2,3 76 0,30
60 33 1 33,7 2,6 0,31
60 42 1 ″ 1/4 42,4 2,6 0,32
60 48 1 ″ 1/2 48,3 2,6 0,33
76 33 2 ″ 1/2 76,1 2,9 1 33,7 2,6 90 0,40
76 42 1 ″ 1/4 42,4 2,6 0,47
76 48 1 ″ 1/2 48,3 2,6 0,48
76 60 2 60,3 2,6 0,49
89 42 3 88,9 3,2 1 ″ 1/4 42,4 2,6 90 0,55
89 48 1 ″ 1/2 48,3 2,6 0,61
89 60 2 60,3 2,9 0,62
89 76 2 ″ 1/2 76,1 2,9 0,63
114 48 4 114,3 3,6 1 ″ 1/2 48,3 2,6 100 0,85
114 60 2 60,3 2,9 0,98
114 76 2 ″ 1/2 76,1 2,9 1,00
114 89 3 88,9 3,2 1,02
139 60 5 139,7 4,0 2 60,3 2,9 127 1,60
139 76 2 ″ 1/2 76,1 2,9 1,70
139 89 3 88,9 3,2 1,74
139 114 4 114,3 3,6 1,76
*168 76 6 168,3 4,5 2 ″ 1/2 76,1 2,9 140 2,60
168 89 3 88,9 3,2 2,70
168 114 4 114,3 3,6 2,82
168 139 5 139,7 4,0 2,94
219 114 8 219,1 6,3 4 114,3 3,6 152 5,03
219 139 5 139,7 4,0 5,12
219 168 6 168,3 4,5 5,18
*273 114 10 273,0 6,3 4 114,3 3,6 178 7,00
*273 139 5 139,7 4,0 7,20
273 168 6 168,3 4,5 7,40
273 219 8 219,1 6,3 7,55
323 168 12 323,9 7,1 6 168,3 4,5 203 11,00
323 219 8 219,1 6,3 11,10
323 273 10 273 6,3 11,20

N.B. codice RCD = riduttori concentrici – codice REISO = riduttori eccentrici

* soltanto concentrico



ANSI/RIDUTTORE di ASME B16.9 – tolleranze dimensionali del riduttore di Concnentric e dei riduttori eccentrici del tubo

Dimensione nominale del tubo 1/2 - 2.1/2 3 - 3.1/2 4 5 - 8
Diametro esterno
alla smussatura (D)		 + 1,6
– 0,8		 1,6 1,6 + 2,4
– 1,6
Dentro il diametro all'estremità 0,8 1,6 1,6 1,6
Lunghezza totale (H) 2 2 2 2
Dimensione nominale del tubo 10 - 18 20 - 24 26 - 30 32 - 48
Diametro esterno
alla smussatura (D)		 + 4
– 3,2		 + 6,4
– 4,8		 + 6,4
– 4,8		 + 6,4
– 4,8
Dentro il diametro all'estremità 3,2 4,8 + 6,4
– 4,8		 + 6,4
– 4,8
Lunghezza totale (H) 2 2 5 5
Spessore della parete (t) Meno di 87,5% di spessore della parete nominale

Le tolleranze dimensionali sono nei millimetri salvo indicazione contraria e sono ± uguale salvo indicazione contraria.
