Riduttore saldato estremità SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS dell'ANSI B16.9

L'ANSI B 16,9 CONFINA SCH10 SALDATO & senza cuciture SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS CONCENTRICO ED ECCENTRICO

I montaggi di una saldatura testa a testa è caratterizzato come parte utilizzata in una struttura stridente, per la direzione cambiante, ramificandosi o per l'alterazione del diametro del tubo e che si unisce meccanicamente alla struttura. Ci sono numerose specie distintive dei montaggi e sono gli stessi in tutti i dimensioni e piani come il tubo.

I montaggi sono divisi in tre gruppi:

• Montaggi Buttweld (di BW) di cui le misure, le resistenze dimensionali et cetera sono caratterizzate all'interno delle norme di ASME B16.9. I montaggi sicuri di erosione leggera sono fatti a MSS SP43.
• I montaggi della saldatura dell'incavo (interruttore) classificano 3000, 6000, 9000 sono caratterizzati all'interno delle norme di ASME B16.11.
• Infilato (THD), ha avvitato i montaggi classificano 2000, 3000, 6000 sono caratterizzati all'interno delle linee guida di ASME B16.11.

Specificazione Buttweld dell'accessorio per tubi

Specifiche	ASTM B366, ASME SB366
Dimensione degli accessori per tubi di acciaio inossidabile	Montaggi senza cuciture della saldatura testa a testa: 1/2» - 24" Montaggi saldati della saldatura testa a testa: 1/2» - 48"
Dimensioni degli accessori per tubi di acciaio inossidabile	Montaggi dell'ANSI ASME B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
Spessore di Fittingss del tubo di ASTM A403	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS disponibile con SIG. della NACE 01-75
Tipi Buttweld dei montaggi di acciaio inossidabile	Senza cuciture/ERW/accessori per tubi saldati/fabbricati
Tubo FittingsType di ASTM A403	DN15-DN1200
Collegamento	Saldatura
Raggio di piegamento	R=1D, 2D, 3D, 5D, 6D, 8D, 10D o accessori per tubi su ordinazione
Intervallo di grandezza	½» N.B.: a 24" N.B.: in Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100)
Gomiti di acciaio inossidabile	Angolo: 22,5 gradi, 30deg, 45 gradi, 90 gradi, 180 gradi, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Norma: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
Processo di fabbricazione	Spinta, stampa, forgia, colata, ecc.
Certificati di prova Buttweld degli accessori per tubi di acciaio inossidabile	En 10204/3.1B Le materie prime certificano Relazione sull'esperimento 100% della radiografia Rapporto d'ispezione dei terzi, ecc
Origine & mulini	Giapponese, indiano, U.S.A., coreano, europeo, Ucraina, russa
Mercati ed industrie chiave per gli accessori per tubi di acciaio inossidabile	Upgraders del bitume. Raffinerie di petrolio pesanti. Energia nucleare (principalmente senza cuciture). Petrolchimica ed acidi.

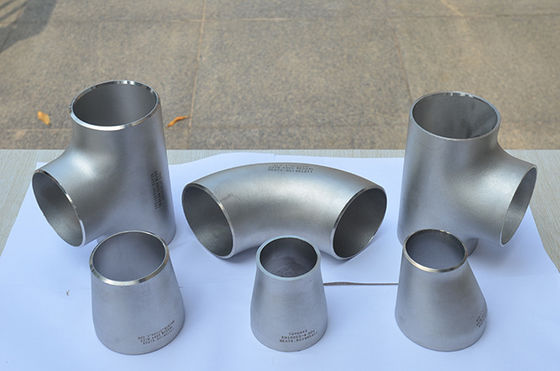

Produttore specializzato di	90º gomiti, 45º gomiti, T, incroci, riduttori, cappuccio del tubo, Stub End, curvatura di tubo
Applicazione	Montaggi per collegare tubo & i tubi in petrolio, potere, prodotto chimico, costruzione, gas, metallurgia, costruzione navale ecc I montaggi di programma 10 sono un'alternativa economica per le applicazioni a bassa pressione. I montaggi di programma 40 hanno una parete più spessa per le applicazioni più ad alta pressione.
Certificati di prova materiale (MTC) secondo en 10204 3,1 ed en 10204 3,2, certificati di prova che certificano la NACE MR0103, la NACE MR0175

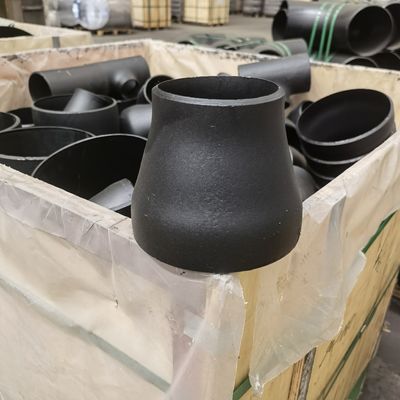

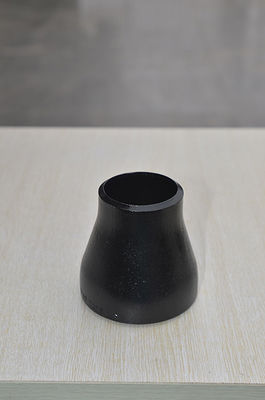

Riduttore concentrico Buttweld di ASME B16.9

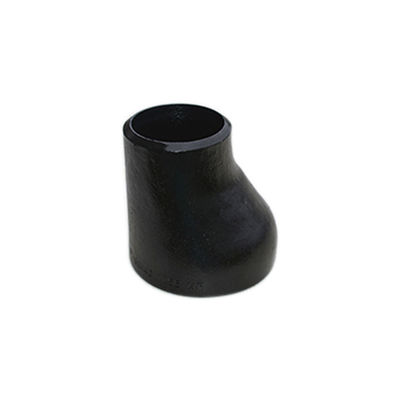

Riduttore eccentrico Buttweld di ASME B16.9
