Dettagli:
|
| tipo: | Senza cuciture, saldato | Dimensione: | 1/2» - 80" |
|---|---|---|---|
| Spessore: | STD, SCH20 SCH40 SCH80 SCH160, BACCANO, JIS, EN | Materiale: | WPB A234, ASTM 403 304/304L, 316/316L |
| Paintting: | Lubrificazione leggera, pittura nera | Imballaggio: | maneggi i casi di legno, pallet |
| Evidenziare: | Riduttore del tubo d'acciaio di JIS B2311 concentrico,Riduttore del tubo d'acciaio DIN2616,ANSI B16.9 4 x riduttore eccentrico 3 |
||
ANSI saldato senza cuciture concentrico/eccentrico B16.9, DIN2616, JIS B2311 del riduttore
Senza cuciture concentrico/eccentrico del riduttore saldato
Lista di specificazione
| Nome di Porduct | Riduttore concentrico di acciaio al carbonio /Stainless/eccentrico d'acciaio |
| Dimensione | 1/2» - 24" senza cuciture, 26" - 80" saldato |
| Norma | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| Spessore della parete | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, BACCANO, JIS ed ecc. |
| Tipo | Senza cuciture e saldato |
| Estremità | Smussatura end/BE/buttweld |
| Superficie | colore della natura, pittura verniciata e nera, olio antiruggine ecc. |
| Materiale |
Acciaio al carbonio: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH ecc. |
| Acciaio della conduttura: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 ed ecc. | |
| Acciaio legato Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 ecc. | |
| Applicazione |
Industy petrochimico; aviazione e industria aerospaziale; industria farmaceutica; scarico del gas; centrale elettrica; nave che buliding; trattamento dell'acqua, ecc. |
| Vantaggi | azione pronte, termine di consegna più veloce; disponibile in tutte le dimensioni, austomized; alta qualità |
Un riduttore del tubo d'acciaio è una componente utilizzata nelle condutture per ridurre la sua dimensione da grande al piccolo foro nell'accordo al diametro interno. La lunghezza della riduzione qui è uguale ad una media di più piccoli e più grandi diametri del tubo. Qui, il riduttore può essere usato come un diffusore o ugello. Il riduttore aiuta nella riunione la conduttura attuale delle dimensioni varie o del flusso idraulico delle reti di tubazioni.
L'uso di un riduttore d'acciaio è effettuato nelle fabbriche e nelle centrali elettriche chimiche. Rende la rete di tubazioni affidabile e compatta. Salvaguarda la rete di tubazioni da qualunque genere di impatto negativo o di deformazione termica. Quando è sul cerchio di pressione, impedisce qualunque tipo di perdita ed è facile da installare. Il nichel o cromare i riduttori rivestiti prolunga la vita del prodotto, utile per le alte linee del vapore ed impedisce la corrosione.
Tipi del riduttore

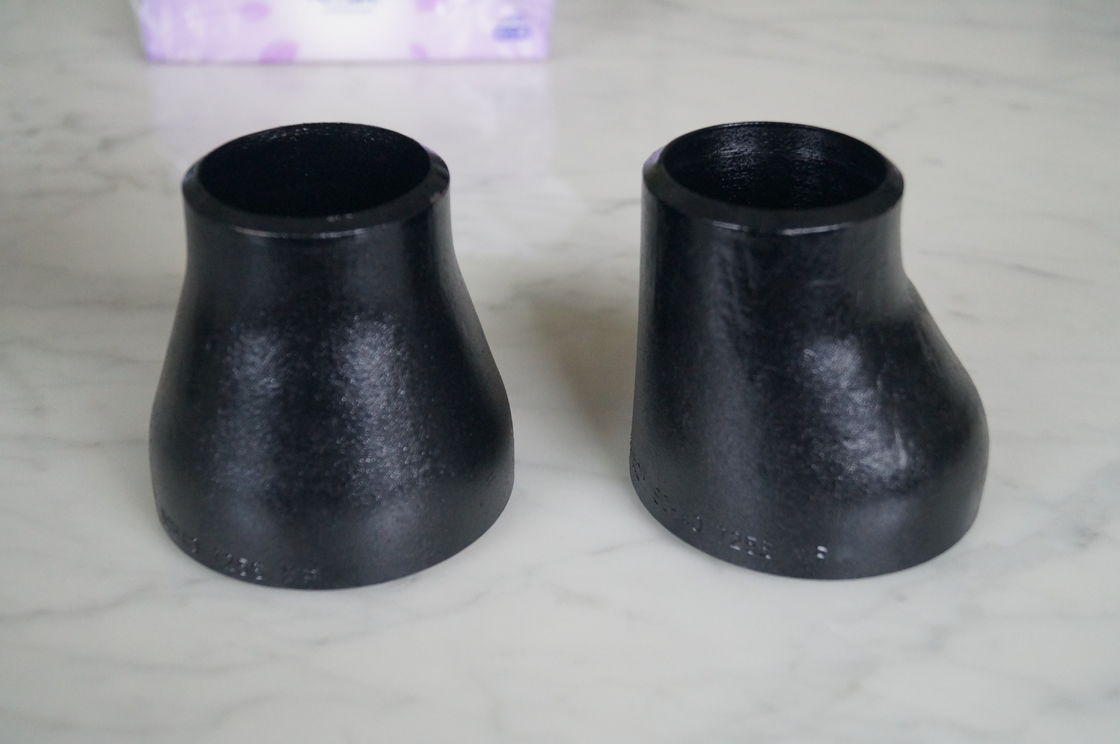

Ci sono due tipi di riduttore, di riduttore concentrico e di riduttori eccentrici.

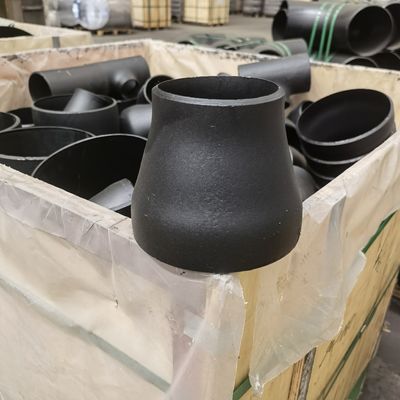

Riduttore concentrico
Questo riduttore consiste dei montaggi simmetrici ed a forma di cono che ingrandicono ugualmente o riducono il diametro circa la linea centrale. Per un esempio, quando 1" transizioni del tubo tubo al ¾», quindi l'alto o il basso del tubo non rimane a livello. È ampiamente usato una volta singolo o cambiamenti multipli del diametro.
Riduttore eccentrico
Un montaggio conico a forma di che riduce o ingrandice il diametro, ma non è simmetrico circa la linea centrale. Ciò è utilizzata nei sistemi della canalizzazione per ridurre il diametro di un tubo da una dimensione a più grande o a di piccola dimensione.
Le gamme dai tipi di collegamento differenti, riduttore del tubo hanno potuto essere classificate con il riduttore della saldatura dell'incavo ed il riduttore della saldatura testa a testa.
Il riduttore della saldatura dell'incavo inoltre ha chiamato l'inserzione della saldatura dell'incavo, ha tre tipi 1, 2 e 3. norme fabbricanti aderiscono a ASME B16.11.
La saldatura dell'incavo resiste al ½ della forza della saldatura testa a testa, in modo da è usata per i tubi di diametro basso che possiedono un diametro di NPS 2 o più di meno. La saldatura testa a testa ha buona forza, poichè è adatto a condutture della temperatura e di alta pressione.
Estremità del riduttore della saldatura testa a testa nel piano o smussato, manifatturiero conformemente a ASME B16.9 e processo di saldatura che conciliano ASME B16.25.
Luogo d'origine: La Cina
I riduttori del tubo entrano in riduttori concentrici ed in riduttori eccentrici. Sono fatti del acciaio al carbonio, dell'acciaio legato, dell'acciaio inossidabile, dell'acciaio di bassa temperatura o dell'acciaio di rendimento elevato, ecc
Nome di prodotto: Riduttore concentrico/eccentrico
Dimensione: ″ di 1/2 – 72 ″
Gomito senza cuciture: ″ DN15~DN600 del ″ ~24 di 1/2
Gomito saldato: 4 ″ DN150~DN1800 del ″ ~72
Parete Thinkness: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s
Spessore massimo: 120mm
Norma: ANSI B16.9/16,28, ASTM A53/A106, api 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312
Materiale: Acciaio al carbonio, acciaio legato, acciaio inossidabile
Trattamento di superficie: Olio trasparente, olio nero inossidabile o caldo galvanizzati.
Disegno con i dati:
| Codice RCD REISO | Ø GRANDE | Ø PICCOLO | ALTEZZA H millimetro | PESO TEORICO CHILOGRAMMO | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D millimetro | Spessore S millimetro | DN | d millimetro | Spessore s millimetro | |||
| 27 21 | 3/4 | 26,9 | 2,3 | 1/2 | 21,3 | 2,0 | 38 | 0,08 |
| 33 21 | 1 | 33,7 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,09 |
| 33 27 | 3/4 | 26,9 | 2,3 | 0,09 | ||||
| 42 21 | 1 ″ 1/4 | 42,4 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,12 |
| 42 27 | 3/4 | 26,9 | 2,3 | 0,13 | ||||
| 42 33 | 1 | 33,7 | 2,6 | 0,14 | ||||
| *48 21 | 1 ″ 1/2 | 48,3 | 2,6 | 1/2 | 21,3 | 2,0 | 64 | 0,18 |
| 48 27 | 3/4 | 26,9 | 2,3 | 0,19 | ||||
| 48 33 | 1 | 33,7 | 2,6 | 0,20 | ||||
| 48 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,20 | ||||
| 60 27 | 2 | 60,3 | 2,9 | 3/4 | 26,9 | 2,3 | 76 | 0,30 |
| 60 33 | 1 | 33,7 | 2,6 | 0,31 | ||||
| 60 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,32 | ||||
| 60 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,33 | ||||
| 76 33 | 2 ″ 1/2 | 76,1 | 2,9 | 1 | 33,7 | 2,6 | 90 | 0,40 |
| 76 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,47 | ||||
| 76 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,48 | ||||
| 76 60 | 2 | 60,3 | 2,6 | 0,49 | ||||
| 89 42 | 3 | 88,9 | 3,2 | 1 ″ 1/4 | 42,4 | 2,6 | 90 | 0,55 |
| 89 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,61 | ||||
| 89 60 | 2 | 60,3 | 2,9 | 0,62 | ||||
| 89 76 | 2 ″ 1/2 | 76,1 | 2,9 | 0,63 | ||||
| 114 48 | 4 | 114,3 | 3,6 | 1 ″ 1/2 | 48,3 | 2,6 | 100 | 0,85 |
| 114 60 | 2 | 60,3 | 2,9 | 0,98 | ||||
| 114 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,00 | ||||
| 114 89 | 3 | 88,9 | 3,2 | 1,02 | ||||
| 139 60 | 5 | 139,7 | 4,0 | 2 | 60,3 | 2,9 | 127 | 1,60 |
| 139 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,70 | ||||
| 139 89 | 3 | 88,9 | 3,2 | 1,74 | ||||
| 139 114 | 4 | 114,3 | 3,6 | 1,76 | ||||
| *168 76 | 6 | 168,3 | 4,5 | 2 ″ 1/2 | 76,1 | 2,9 | 140 | 2,60 |
| 168 89 | 3 | 88,9 | 3,2 | 2,70 | ||||
| 168 114 | 4 | 114,3 | 3,6 | 2,82 | ||||
| 168 139 | 5 | 139,7 | 4,0 | 2,94 | ||||
| 219 114 | 8 | 219,1 | 6,3 | 4 | 114,3 | 3,6 | 152 | 5,03 |
| 219 139 | 5 | 139,7 | 4,0 | 5,12 | ||||
| 219 168 | 6 | 168,3 | 4,5 | 5,18 | ||||
| *273 114 | 10 | 273,0 | 6,3 | 4 | 114,3 | 3,6 | 178 | 7,00 |
| *273 139 | 5 | 139,7 | 4,0 | 7,20 | ||||
| 273 168 | 6 | 168,3 | 4,5 | 7,40 | ||||
| 273 219 | 8 | 219,1 | 6,3 | 7,55 | ||||
| 323 168 | 12 | 323,9 | 7,1 | 6 | 168,3 | 4,5 | 203 | 11,00 |
| 323 219 | 8 | 219,1 | 6,3 | 11,10 | ||||
| 323 273 | 10 | 273 | 6,3 | 11,20 | ||||
N.B. codice RCD = riduttori concentrici – codice REISO = riduttori eccentrici
* soltanto concentrico
| Dimensione nominale del tubo | 1/2 - 2.1/2 | 3 - 3.1/2 | 4 | 5 - 8 |
| Diametro esterno alla smussatura (D) |
+ 1,6 – 0,8 |
1,6 | 1,6 | + 2,4 – 1,6 |
| Dentro il diametro all'estremità | 0,8 | 1,6 | 1,6 | 1,6 |
| Lunghezza totale (H) | 2 | 2 | 2 | 2 |
| Dimensione nominale del tubo | 10 - 18 | 20 - 24 | 26 - 30 | 32 - 48 |
| Diametro esterno alla smussatura (D) |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Dentro il diametro all'estremità | 3,2 | 4,8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Lunghezza totale (H) | 2 | 2 | 5 | 5 |
| Spessore della parete (t) | Meno di 87,5% di spessore della parete nominale | |||
Le tolleranze dimensionali sono nei millimetri salvo indicazione contraria e sono ± uguale salvo indicazione contraria.

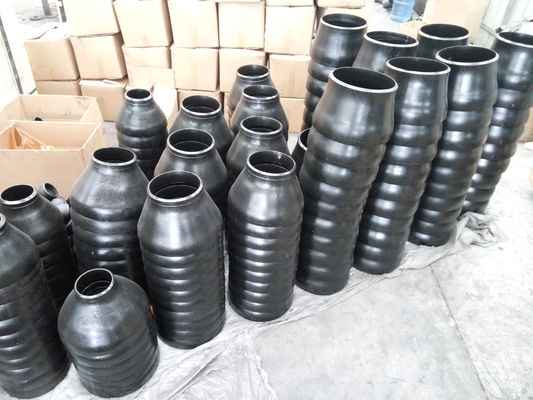

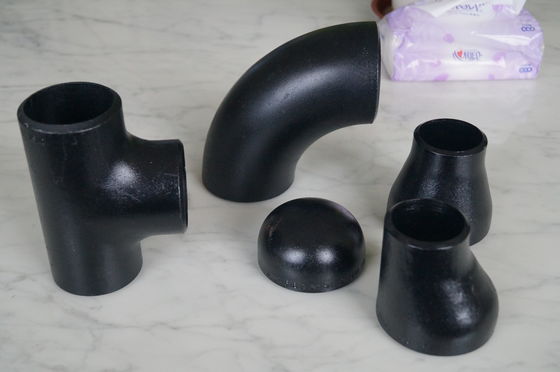

Mostra dei prodotti della nostra società:
