Dettagli:
|
| Acciaio al carbonio: | A234WPB | ACCIAIO DEGLI SS: | 304L, 316L |
|---|---|---|---|
| Tipo: | UGUALE, RIDUCENDOSI | Grado: | 90° |
| Rivestimento: | Olio antiruggine, pittura nera | ||
| Evidenziare: | raccordo a T del acciaio al carbonio del astm a234wpb,raccordo a T del acciaio al carbonio dell'ANSI b16.9 |
||

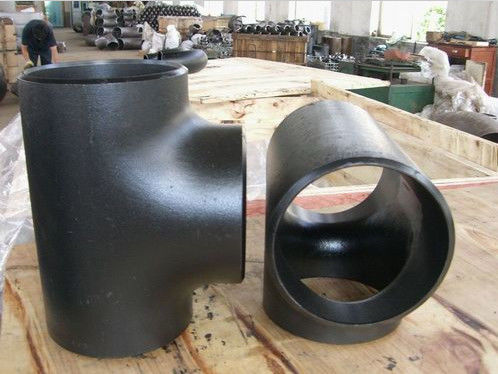

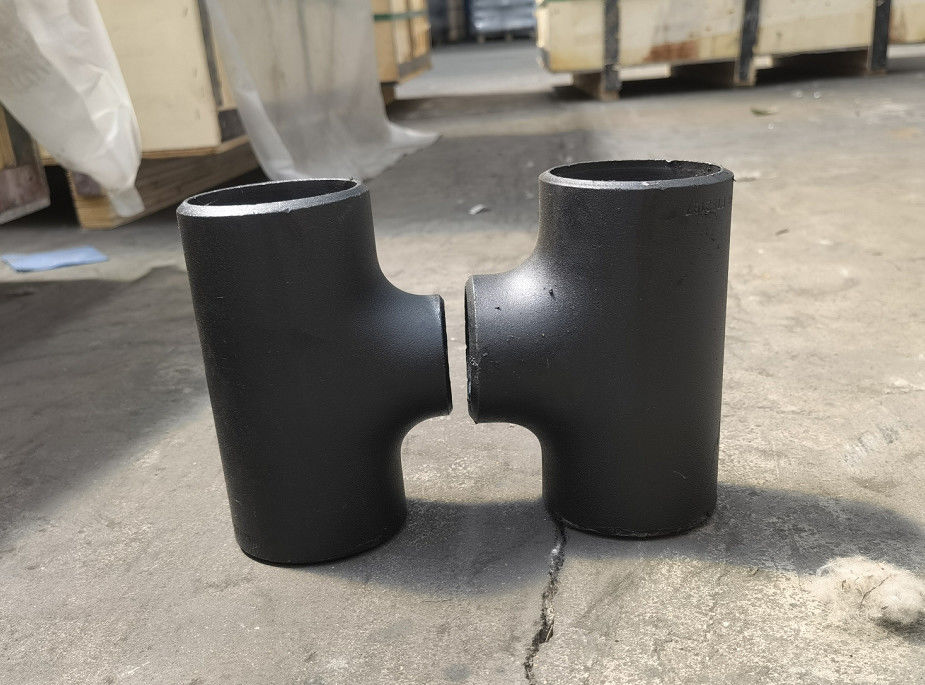

Un T riducentesi è un accessorio per tubi a forma di t con due sbocchi che tagliano a 90 gradi alla maggior parte della linea. Questi T sono accessibili con una combinazione di dimensioni differenti dello sbocco. In ASME B16.9 che riduce la stima del porto del ramo del T è più piccolo degli altri porti del funzionamento. Il T riducentesi di acciaio inossidabile può essere una specie di andare d'accordo del tubo che la misura del porto del ramo è più piccola dei porti del funzionamento. Questa specie dell'accessorio per tubi può inoltre considerare la diminuzione della misura da uno dei porti funzionati all'altro.
| Dimensione nominale del tubo | Diametro esterno alla smussatura |
Centro--fine | |||
|---|---|---|---|---|---|
| Funzioni | Sbocco | Funzioni | Sbocco | Funzioni (C) | Sbocco (m) |
| 1/2» | 1/4" 3/8" |
21,3 | 13,7 17,3 |
25 | 25 |
| 3/4" | 3/8" 1/2» |
26,7 | 17,3 21,3 |
29 | 29 |
| 1" | 1/2» 3/4" |
33,4 | 21,3 26,7 |
38 | 38 |
| 1 1/4" | 1/2» 3/4" 1" |
42,2 | 21,3 26,7 33,4 |
48 | 48 |
| 1 1/2» | 1/2» 3/4" 1" 1 1/4" |
48,3 | 21,3 26,7 33,4 42,2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2» |
60,3 | 26,7 33,4 42,2 48,3 |
64 | 44 51 57 60 |
| 2 1/2» | 1" 1 1/4" 1 1/2» 2" |
73,0 | 33,4 42,2 48,3 60,3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2» 2" 2 1/2» |
88,9 | 42,2 48,3 60,3 73,0 |
86 | 70 73 76 83 |
| 3 1/2» | 1 1/2» 2" 2 1/2» 3" |
101,6 | 48,3 60,3 73,0 88,9 |
95 | 79 83 89 92 |
| 4" | 1 1/2» 2" 2 1/2» 3" 3 1/2» |
114,3 | 48,3 60,3 73,0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2» 3" 3 1/2» 4" |
141,3 | 60,3 73,0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2» 3" 3 1/2» 4" 5 |
168,3 | 73,0 88,9 101,6 114,3 141,3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2» 4" 5" 6" |
219,1 | 101,6 114,3 141,3 168,3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273,0 | 114,3 141,3 168,3 219,1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323,8 | 141,3 168,3 219,1 273,0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355,6 | 168,3 219,1 273,0 323,8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406,4 | 168,3 219,1 273,0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457,0 | 219,1 273,0 323,8 355,6 406,4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508,0 | 219,1 273,0 323,8 355,6 406,4 457,0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559,0 | 273,0 323,8 355,6 406,4 457,0 508,0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610,0 | 273,0 323,8 355,6 406,4 457,0 508,0 559,0 |
432 | 384 397 406 406 419 432 432 |
Le dimensioni sono nei millimetri
Fonte: ASME B16.9 – 2018
