Dettagli:
|
| Tipo: | Senza cuciture e saldato | Senza cuciture: | ″ DN15~DN600 del ″ ~24 di 1/2 |
|---|---|---|---|
| saldato: | 2 ″ DN150~DN1800 del ″ ~72 di 1/2 | Norma: | BACCANO, JIS, ANSI |
| Spessore: | sch10, sch20, std, sch40, xs, sch80, sch120, sch160, xxs | Materiali: | A234WPB, ASTM 403 304/304L, 316/316L |
| Paintting: | Pittura nera, anti olio della ruggine, rivestito a caldo galvanizzato | Imballaggio: | Pallet o casse del compensato, secondo il requisito del cliente. |
| Evidenziare: | tubo nero di spessore 2mm che riduce T,tubo del nero sch80 che riduce T,tubo di spessore 100mm che riduce T |
||

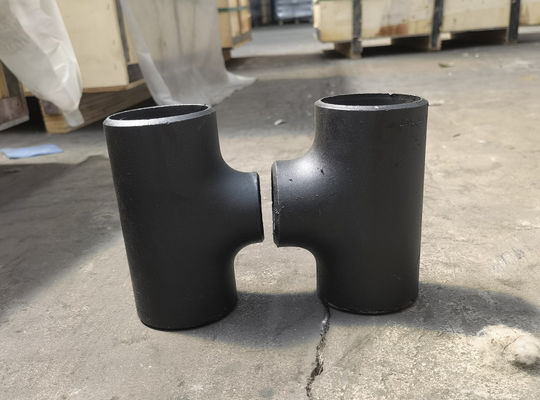

T uguale/T SCH40 saldato senza cuciture SCH80 SCH160, PAINTTING NERO di riduzione
Luogo d'origine: La Cina
Possiamo fornire i raccordi a T senza cuciture ed i raccordi a T di saldatura, che possono anche essere divisi nei T uguali e T di riduzione.
T uguale/T di riduzione
Descrizione:
Un T inoltre è chiamato tripletto, i pezzi e di T «ed a tre corsie» possono essere usati all'associazione o spaccare un flusso di fluido. I più comuni sono i T con le stesse dimensioni dello sbocco e dell'entrata,
ma “riducendosi” i T sono disponibili pure. significa che l'una o due estremità è differisce in dimension.due al thisdimension differisce, rende ai montaggi del T con il tocontrol della capacità il volume una volta requried.
•Norme
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
Spedendo e trattando /T3408-1996 che spedisce e che tratta /T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
| Modello | Saldatura | Senza cuciture |
| Dimensione nominale |
1/2» - 48" (DN15-DN1200) |
1/2» - 20" (DN15-DN500) |
| Spessore della parete | 2~100mm | 2~50mm |
| Raggio di curvatura | SCH5S-SCH160, XXS | SCH5-SCH160 |
| Dimensione nominale del tubo (millimetri) | Diametro esterno alla smussatura (millimetri) |
Centro--fine | |
| Funzioni (C) | Sbocco (M) | ||
| 1/2» | 21,3 | 25 | 25 |
| 3/4" | 26,7 | 29 | 29 |
| 1" | 33,4 | 38 | 38 |
| 1 1/4" | 42,2 | 48 | 48 |
| 1 1/2» | 48,3 | 57 | 57 |
| 2" | 60,3 | 64 | 64 |
| 2 1/2» | 73,0 | 76 | 76 |
| 3" | 88,9 | 86 | 86 |
| 3 1/2» | 101,6 | 95 | 95 |
| 4" | 114,3 | 105 | 105 |
| 5" | 141,3 | 124 | 124 |
| 6" | 168,3 | 143 | 143 |
| 8" | 219,1 | 178 | 178 |
| 10" | 273,0 | 216 | 216 |
| 12" | 323,8 | 254 | 254 |
| 14" | 355,6 | 279 | 279 |
| 16" | 406,4 | 305 | 305 |
| 18" | 457,0 | 343 | 343 |
| 20" | 508,0 | 381 | 381 |
| 22" | 559,0 | 419 | 419 |
| 24" | 610,0 | 432 | 432 |
Processo di fabbricazione

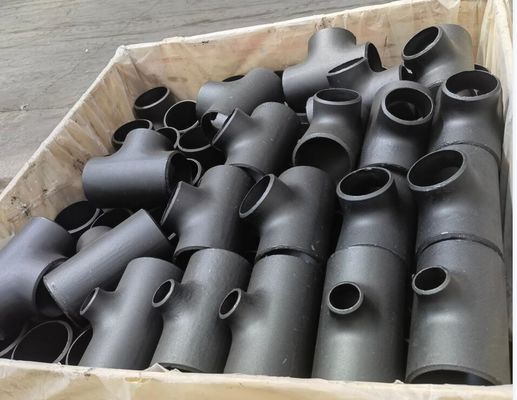

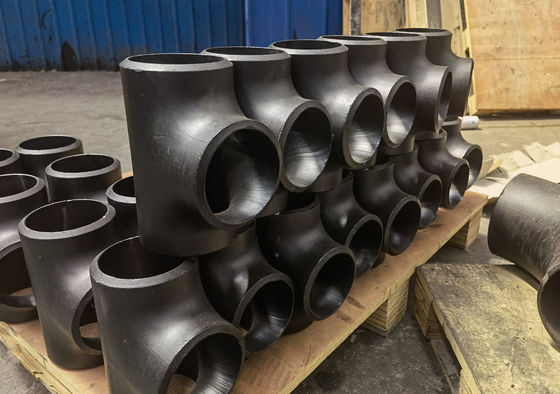

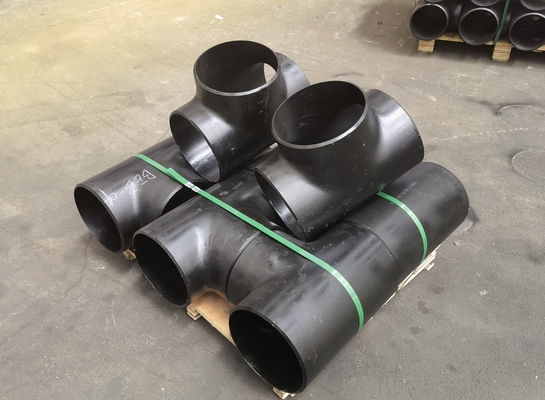

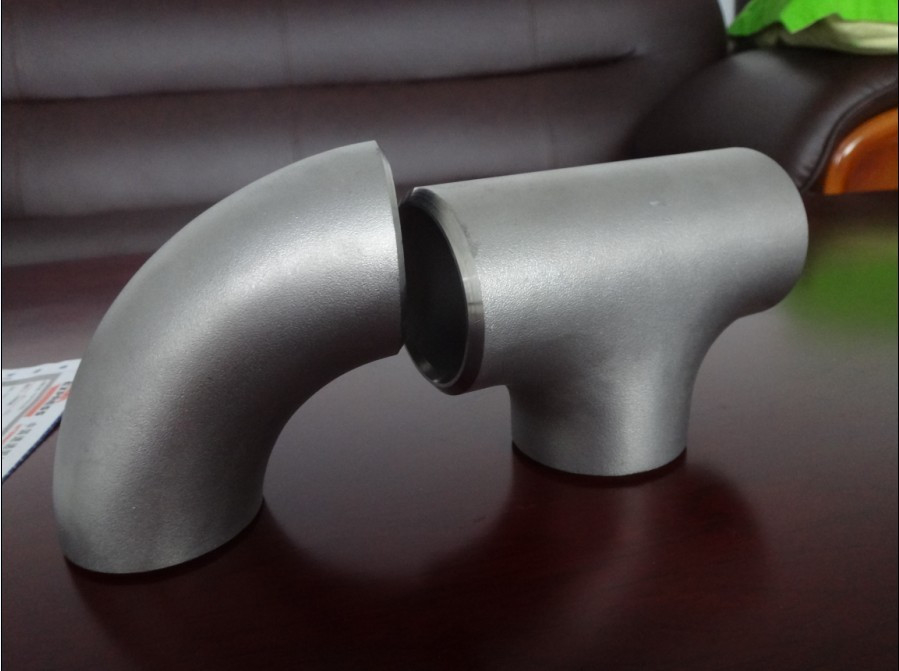

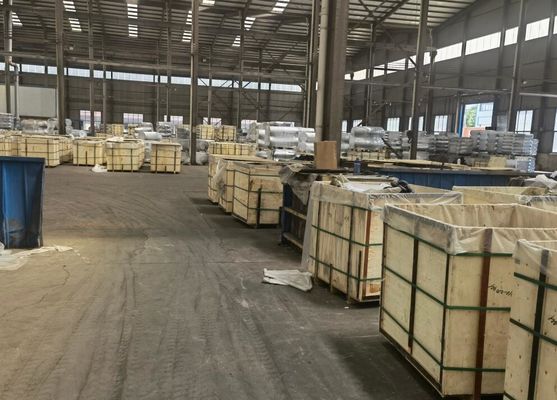

Mostra dei prodotti della nostra società:
