| Norma: | ASME B16.9 | Dimensione: | 1/2» - 48" |
|---|---|---|---|
| Materiale: | A234 WPB/SS304/314L/SS316/316L | Spessore: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Rivestimento: | Pittura nera, olio, galvanizzata fredda e caldo galvanizzati | Pacchetto: | Casse e pallet del compensato |
| Evidenziare: | T di riduttore ButtWeld di ASME B16.9,T uguale di SCH120 22mm,accessorio per tubi uguale senza cuciture del T |
||

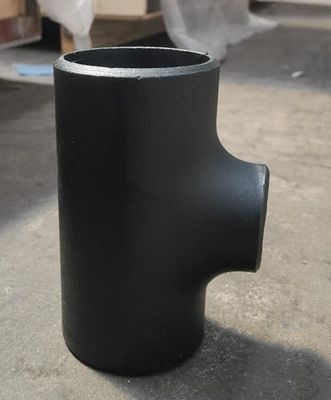

SALDATURA DI TESTA DI ASME B16.9 STD SCH40, SCH80, T UGUALE SENZA CUCITURE SCH160 E RIDURRSI COLLOCARE SUL TEE PITTURA NERA
Materiale: ASME B16.9
Dimensione: 1/2» - 48"
Spessore: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Rivestimento: Pittura nera, olio, galvanizzata fredda e caldo galvanizzati

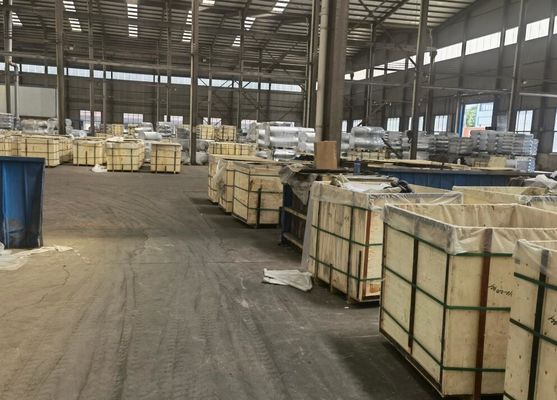

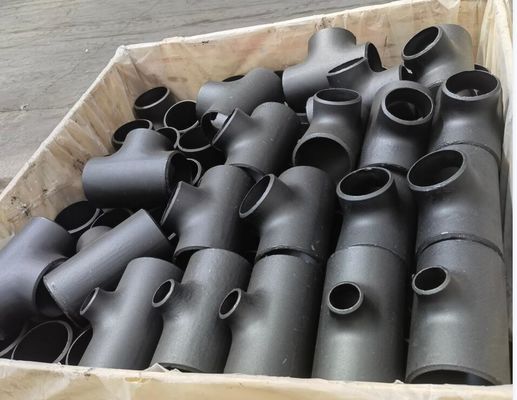

Pacchetto: Casse e pallet del compensato
| Dimensione nominale del tubo (pollici) | Diametro esterno alla smussatura |
Centro--fine | |
|---|---|---|---|
| Funzioni (C) | Sbocco (M) | ||
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73,0 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,0 | 216 | 216 |
| 12 | 323,8 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,0 | 343 | 343 |
| 20 | 508,0 | 381 | 381 |
| 22 | 559,0 | 419 | 419 |
| 24 | 610,0 | 432 | 432 |
Le dimensioni sono nei millimetri
Fonte: T di ASME B16.9 – 2007
Le dimensioni sono nei millimetri salvo indicazione contraria. Lo spessore della parete (t) deve essere specificato dal cliente.
| Dimensione nominale del tubo (pollici) | Diametro esterno alla smussatura |
Centro--fine | |||
|---|---|---|---|---|---|
| Funzioni | Sbocco | Funzioni | Sbocco | Funzioni (C) | Sbocco (m) |
| 1/2 | 1/4 3/8 |
21,3 | 13,7 17,3 |
25 | 25 |
| 3/4 | 3/8 1/2 |
26,7 | 17,3 21,3 |
29 | 29 |
| 1 | 1/2 3/4 |
33,4 | 21,3 26,7 |
38 | 38 |
| 1 1/4 | 1/2 3/4 1 |
42,2 | 21,3 26,7 33,4 |
48 | 48 |
| 1 1/2 | 1/2 3/4 1 1 1/4 |
48,3 | 21,3 26,7 33,4 42,2 |
57 | 57 |
| 2 | 3/4 1 1 1/4 1 1/2 |
60,3 | 26,7 33,4 42,2 48,3 |
64 | 44 51 57 60 |
| 2 1/2 | 1 1 1/4 1 1/2 2 |
73,0 | 33,4 42,2 48,3 60,3 |
76 | 57 64 67 70 |
| 3 | 1 1/4 1 1/2 2 2 1/2 |
88,9 | 42,2 48,3 60,3 73,0 |
86 | 70 73 76 83 |
| 3 1/2 | 1 1/2 2 2 1/2 3 |
101,6 | 48,3 60,3 73,0 88,9 |
95 | 79 83 89 92 |
| 4 | 1 1/2 2 2 1/2 3 3 1/2 |
114,3 | 48,3 60,3 73,0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5 | 2 2 1/2 3 3 1/2 4 |
141,3 | 60,3 73,0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6 | 2 1/2 3 3 1/2 4 5 |
168,3 | 73,0 88,9 101,6 114,3 141,3 |
143 | 121 124 127 130 137 |
| 8 | 3 1/2 4 5 6 |
219,1 | 101,6 114,3 141,3 168,3 |
178 | 152 156 162 168 |
| 10 | 4 5 6 8 |
273,0 | 114,3 141,3 168,3 219,1 |
216 | 184 191 194 203 |
| 12 | 5 6 8 10 |
323,8 | 141,3 168,3 219,1 273,0 |
254 | 216 219 229 241 |
| 14 | 6 8 10 12 |
355,6 | 168,3 219,1 273,0 323,8 |
279 | 238 248 257 270 |
| 16 | 6 8 10 12 14 |
406,4 | 168,3 219,1 273,0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18 | 8 10 12 14 16 |
457,0 | 219,1 273,0 323,8 355,6 406,4 |
343 | 298 308 321 330 330 |
| 20 | 8 10 12 14 16 18 |
508,0 | 219,1 273,0 323,8 355,6 406,4 457,0 |
381 | 324 333 346 356 356 368 |
| 22 | 10 12 14 16 18 20 |
559,0 | 273,0 323,8 355,6 406,4 457,0 508,0 |
419 | 359 371 381 381 394 406 |
| 24 | 10 12 14 16 18 20 22 |
610,0 | 273,0 323,8 355,6 406,4 457,0 508,0 559,0 |
432 | 384 397 406 406 419 432 432 |
Le dimensioni sono nei millimetri
Fonte: T 2018 di ASME B16.9
| Dimensione nominale del tubo | 1/2 - 2.1/2 | 3 - 3.1/2 | 4 | 5 - 8 | 10 - 18 | 20 - 24 | 26 - 30 | 32 - 48 |
| Fuori del diametro alla smussatura (D) |
+1,6 -0,8 |
1,6 | 1,6 | +2,4 -1,6 |
+4 -3,2 |
+6,4 -4,8 |
+6,4 -4,8 |
+6,4 -4,8 |
| Dentro il diametro all'estremità | 0,8 | 1,6 | 1,6 | 1,6 | 3,2 | 4,8 | +6,4 -4,8 |
+6,4 -4,8 |
| Centro da concludersi (C/M) | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 5 |
| Parete Thk (t) | Meno di 87,5% di spessore della parete nominale | |||||||
Le tolleranze dimensionali sono nei millimetri salvo indicazione contraria e sono ± uguale salvo indicazione contraria.
